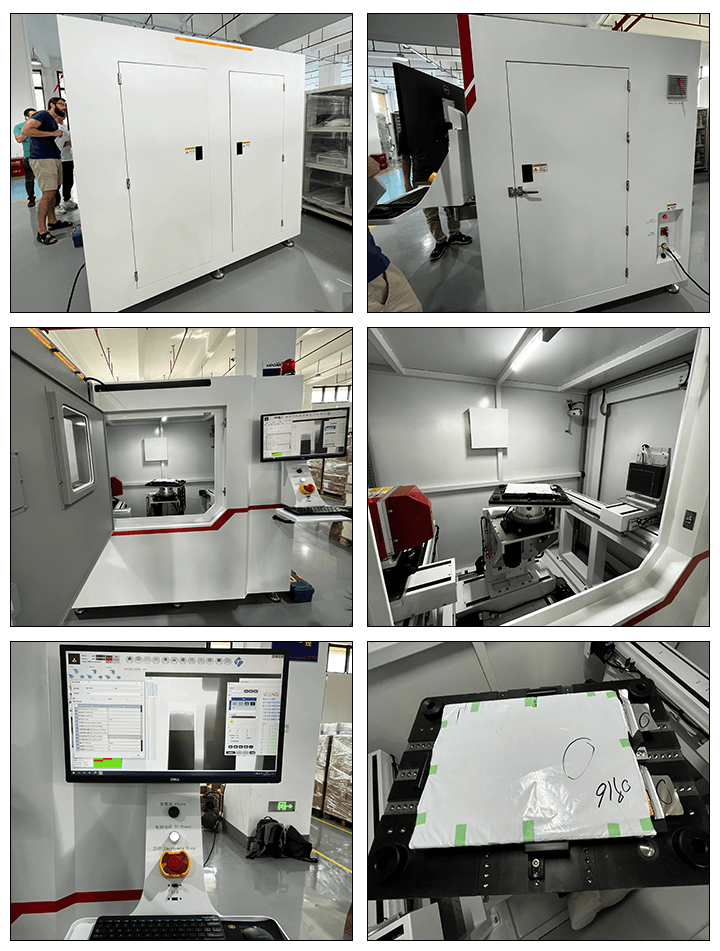

Máquina de medición de densidad superficial por rayos X para la fabricación de celdas prismáticas

I. Principio de medición y características de aplicación

El método de medición es la absorción por penetración de rayos, y la magnitud física directa medida es la densidad superficial (peso en gramos). Cuando los rayos X penetran en el material, este los refleja, dispersa o absorbe, lo que produce cierta atenuación en su intensidad, la cual está directamente relacionada con la densidad superficial del material penetrado.

Cuando la densidad aparente del material es fija o constante, el espesor del material se puede medir mediante la conversión de densidad de volumen (densidad superficial = densidad * espesor).

El medidor de espesores por rayos X es un dispositivo de baja energía, y el rayo se activa y desactiva mediante la fuente de alimentación. Generalmente, no requiere protección especial.

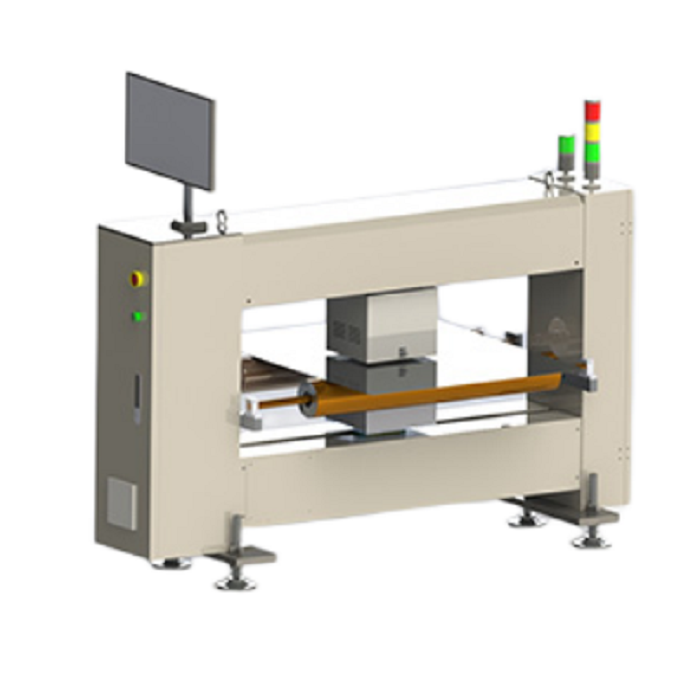

El medidor de espesor por rayos X generalmente adopta el marco de escaneo tipo O.

El medidor de espesor de rayos X se combina con el sensor de desplazamiento láser y utiliza el marco de escaneo de mármol tipo C para derivar la máquina de medición de espesor de rayos X por láser, que puede realizar la medición simultánea de la densidad y el espesor de la superficie, y se puede utilizar para la medición de la densidad de la superficie y el adelgazamiento de la cabeza y la cola del revestimiento de litio.

Ⅱ . Sensor de medición de rayos X con excelente rendimiento

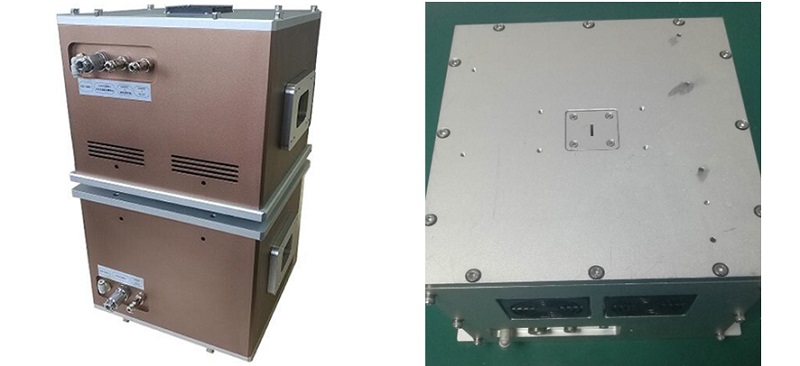

1) El sensor de medición de rayos X es la tecnología central clave de la máquina, que está construida por expertos en detección nuclear con 20 años de experiencia y tiene una alta repetibilidad y una estabilidad a largo plazo que rara vez se ven en China.

2) El transmisor de rayos X adopta un sistema de control de circuito de bucle cerrado doble para garantizar la estabilidad a largo plazo de la intensidad de la radiación y una alta repetibilidad de la medición.

3) El detector de rayos X está importado de tecnología de circuito preamplificador de Alemania, que tiene una alta relación señal-ruido.

4) El transmisor de rayos X adopta un canal de colimación de rayos de rendija especial y un diseño de punto pequeño, combinado con un detector de alta relación señal-ruido y un algoritmo de software, que puede proporcionar una mayor precisión de resolución espacial y reconocimiento de defectos marginales.

De acuerdo con las necesidades de medición reales, el punto de salida del transmisor de rayos X está diseñado para ser de 5 * 5 mm Φ 9 mm y 2 * 12 mm.

Entre ellos, el punto de rayos de 2 * 12 mm es la tecnología de ventaja única, que puede realizar la medición del tamaño del área de adelgazamiento del borde del revestimiento de litio.

Ⅲ . Características técnicas y potentes módulos funcionales del densitómetro/medidor de espesor de superficie por rayos X.

1) Puede realizar medición de escaneo, medición de punto fijo, medición de punto fijo cíclica y cambio arbitrario entre modo de escaneo y punto fijo.

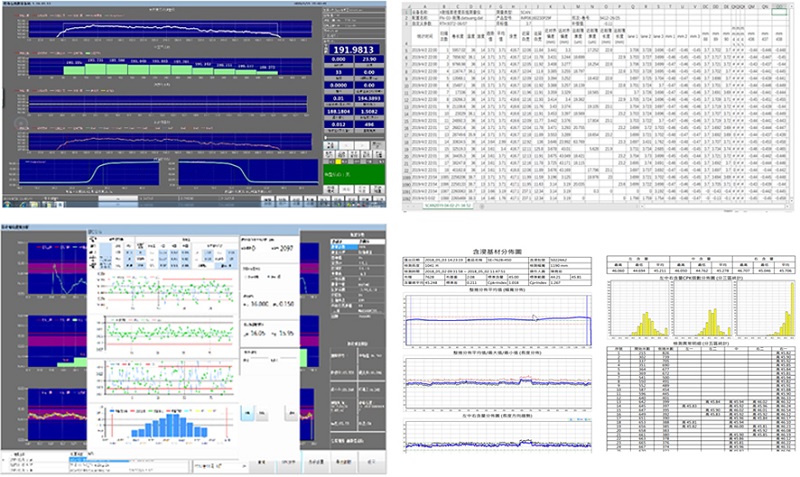

2) Se presentan líneas de contorno simples o múltiples, líneas de zonificación, líneas de tendencia y otras curvas de medición enriquecidas en tiempo real, y se muestran múltiples datos de calidad.

3) Los datos de valor total masivo basados en la base de datos se almacenan en formato Excel, se consultan y rastrean los datos históricos y se vuelve a mostrar la curva histórica.

4) Análisis estadístico SPC profesional, genera automáticamente informes de volumen de calidad y se puede personalizar según las necesidades del cliente.

5) Múltiples soluciones de control de procesos, monitoreo de procesos en tiempo real, control de calidad de cinco líneas, múltiples alertas tempranas y alarmas, y marcado de exceso de límite.

6) Admite control automático de circuito cerrado, se puede acoplar al sistema MES del cliente y puede realizar mediciones de seguimiento punto a punto de múltiples bastidores.

7) Investigación y desarrollo independientes de tarjetas de adquisición de datos y tarjetas de control, sistema de comunicación en tiempo real y transmisión de comunicación de bus CANOPEN para garantizar una respuesta de medición de alta velocidad.

8) Mejor usabilidad y interfaz hombre-computadora amigable, operación inteligente con un solo botón.

Ⅳ .Parámetro de rendimiento

Ⅴ.Área de aplicación

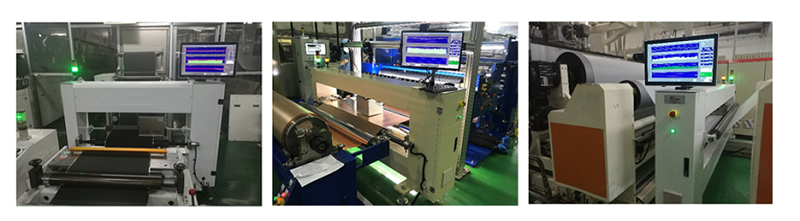

Medición y control en línea de la consistencia de la densidad (espesor) de la superficie de varias láminas, bobinas o revestimientos, como revestimiento de electrodo positivo de batería de litio, diafragma y revestimiento de batería de litio, película plástica, tela no tejida, lámina metálica, caucho, etc.
