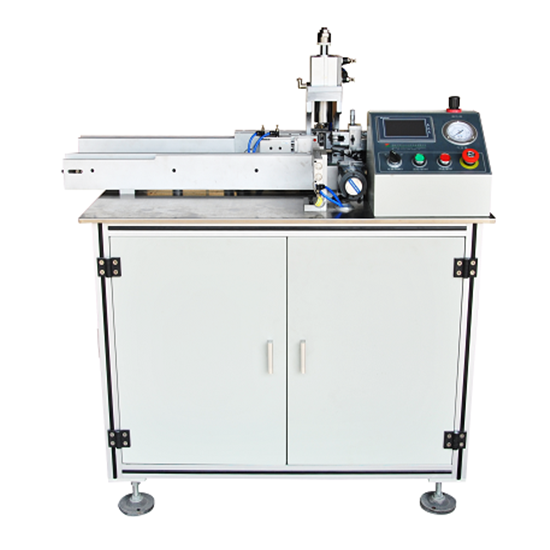

Ranuradora automática vertical para baterías cilíndricas (18650, 26650 y 32650)

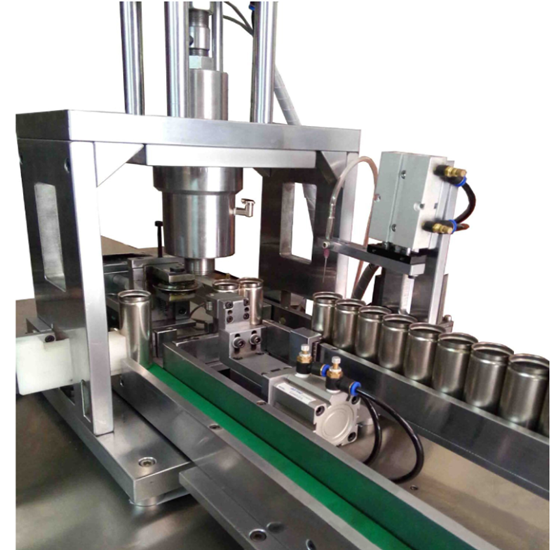

Este equipo se utiliza en el proceso de ranurado por laminación de baterías recargables de NiMH, NiCd y litio cilíndricas. Mediante un PLC, un relé intermedio y un relé de tiempo, la ranuradora controla la acción coordinada de cada cilindro. El motor impulsa el cuerpo de la máquina a alta velocidad, y la carcasa cilíndrica de acero con núcleo eléctrico se ranura de forma uniforme y automática.

Presupuesto

Modelo de carcasa de acero aplicable	18650 /21700/26650/32650/AA/AAA están disponibles a pedido
Tensión nominal	380 V, 50 Hz
Potencia nominal	0,75 kW
Presión de aire de trabajo	0,5-0,6 MPa
Control	La HMI fácil de usar con control de pantalla táctil PLC garantiza una fácil configuración del programa
Precisión de ranurado	+/- 0,1 mm
Vida útil de la cuchilla ranuradora	>1 millón de veces
Fuerza de ranurado	6 kgf/cm^2
Peso	175 kg
Altura del material de entrada y salida y del suelo	Aproximadamente  900 mm
Tamaño externo	Largo 1100 x Ancho 700 x Alto 1250 mm
Error de espesor de la placa de cocción	±0,01 mm
Acabado de filo de cuchillo	＞0.4
Error de precisión del cabezal de laminación de ranuras	±0,01 mm
Profundidad de ranura	±0,02 mm
Concentricidad de la cabeza de la ranura	±0,01 mm
Concentricidad de la cabeza de la ranura y la parte superior de la cola	±0,02 mm

Parámetros del proceso

Nombre de la ubicación del tamaño	Tolerancia (mm)
Concentricidad de la ranura	±0,03 mm
Error de diámetro interior de la ranura	±0,03 mm
Error de altura de la ranura	±0,03 mm
Error de altura del borde de la ranura	±0,03 mm
No hay expansión ni elipse en la carcasa de acero después del laminado de ranuras.	≤0,08
Rasguños, desprendimientos y otros fenómenos del revestimiento.	Sin
