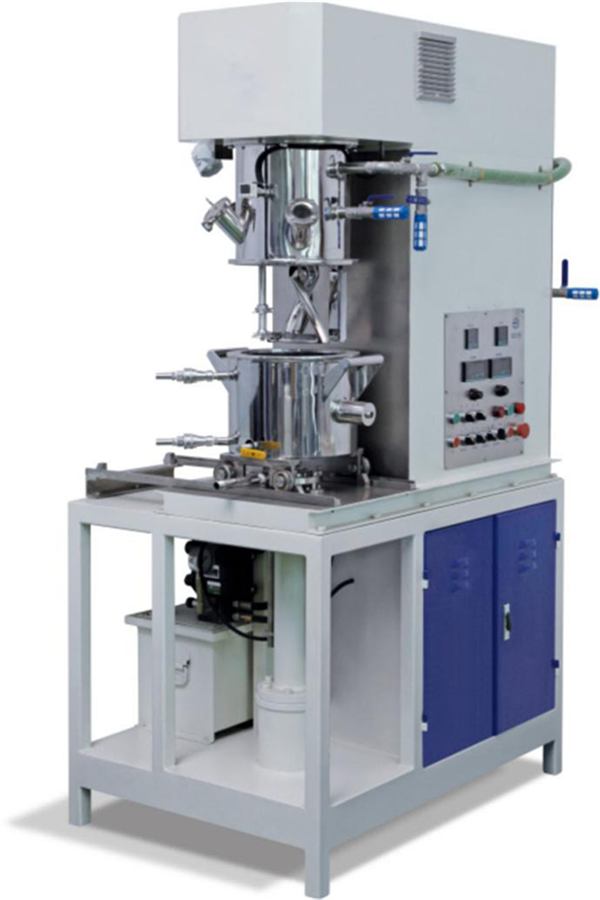

1-1 Nombre de la máquina, especificación y modelo | 1. Mezclador de vacío de dispersión planetaria; 2. TMAX- LMX5L |
1-2 Estructura básica | A. Cuchara elevadora hidráulica con estructura voladiza; B. Modo de medición de temperatura directa única; C. Eje monodisperso + eje de agitación doble + con pared raspadora |
1-3 Barril inferior (tambor mezclador) | A. Especificación: diámetro 240 mm × 180 mm; volumen de diseño: 8 L; volumen efectivo: 5 B. Material del revestimiento: SUS304; C. La pared interior se pule después del torneado para garantizar una buena redondez; D. El plano de la brida superior del tambor mezclador está sellado con el cuerpo del barril superior a través de un anillo de sellado; E. Válvula de bola de descarga G1/2" en la parte inferior del cañón; F. Cuerpo de cañón con par de asas. G. La interfaz de entrada y salida es G3/8", equipada con unión de apertura rápida; la camisa se puede enfriar o calentar con agua fría o agua caliente. |
1-4 Cañón superior | A. Material: SUS304; B. Tolva de alimentación de polvo/líquido de Φ 40, que se puede abrir y cerrar rápidamente; 1 foco; 2 ventanas pequeñas (un puerto de foco y un orificio de observación), un manómetro de vacío y otros tubos de conexión necesarios (vacío/ventilación/en espera). |
1-5 Sistema de mezcla | Al mismo tiempo, combinado con el diseño de bajo espacio libre de la suspensión de mezcla, el agitador de baja velocidad hace que los materiales produzcan un fuerte movimiento de interferencia de amasado y un movimiento de circulación de arriba a abajo / izquierda a derecha; la placa de dispersión de alta velocidad corta y rompe fuertemente hacia arriba y hacia abajo los materiales, para garantizar que los materiales estén completamente dispersos y mezclados de manera uniforme. |
1-6 -1 Motor, reductor | A. Cantidad: un juego; B. Potencia del motor: 1,5 kW/4p; C. Con regulador de velocidad de frecuencia variable de 1,5 KW compatible con el motor; D. El reductor correspondiente BL1 tiene una relación de reducción de aproximadamente I = 29 y un factor de servicio de FA = 1,0. |
Velocidad de revolución planetaria 1-6-2 | Velocidad: 0 ~ 50 rpm (marco de referencia: suelo), ajustable. |
Raspador de pared 1-6-3 | Cantidad: 1 grupo; material de raspado: SUS304 y teflón; acorde a la velocidad de revolución. |
Valor de referencia de espacio libre 1-6-4 (no obligatorio) | A. Tolerancia entre la lechada de mezcla y el fondo: 2-4 mm; B. Tolerancia entre la lechada de mezcla y la pared del barril: 3 ± 1,5 mm; |
Eje de mezcla 1-7-1 / velocidad de mezcla de pulpa | Velocidad: 0 ~ 80 rpm (marco de referencia: caja planetaria); o 0 ~ 130 rpm (marco de referencia: tierra); ajustable. |
Lechada de mezcla 1-7-2 | A. Material: SUS304; B. Cantidad: uno (Grupo). |
Forma de mezcla 1-7-3 | "Tipo espiral"; velocidad lineal: 0 ~ 0,55 m/s (sistema de referencia: caja planetaria). |
Motor distribuido 1-8-1 | A. Cantidad: uno; B. Potencia del motor: 2,2 kW/2 p; C. Regulador de frecuencia variable combinado con el motor. |
Velocidad de dispersión 1-8-2 (rotación) | A. Velocidad: 0 ~ 6000 rpm, ajustable; B. Velocidad lineal: 0 ~ 17 m/s. |
Eje y disco de dispersión 1-8-3 | A. Material: SUS304; C. Diámetro de la placa de dispersión: Φ 55 mm; B. Se instala una placa de dispersión en el eje de dispersión para garantizar una mejor dispersión/mezcla. |
1- 9 Sistema de elevación | A. Elevación hidráulica: cilindro tipo pistón Φ 63/D40 × S 270; equipado con doble varilla guía y dispositivo de posicionamiento; posicionamiento seguro y confiable. B. Un conjunto de estación de bombeo de aceite hidráulico con un motor de 0,37 kW/4p; sin fugas de aceite y bajo nivel de ruido. C. Altura de elevación: ≤ 270. |
1-1 0 Sistema de vacío | A. El proceso de agitación y dispersión se puede realizar al vacío, y el grado de vacío es inferior a - 0,098 MPa. B. Equipado con bomba de vacío 2xz-2. C. Con tanque de almacenamiento de vacío e interruptor. D. Sello dinámico: sello mecánico; sello estático: junta tórica. E. Mantenga la presión durante 24 horas, no haya fugas de aceite en el barril de mezcla bajo la condición de mezclar o mantener la presión. |
Sistema de posicionamiento 1-11 | A. Con dispositivo de ajuste de posicionamiento y dispositivo de bloqueo, puede posicionar con precisión el tambor de mezcla y el barril superior y evitar la rotación. B. El tope de posicionamiento de la brida inferior del barril superior coincide con el tambor de mezcla con precisión para garantizar la posición razonable y el posicionamiento preciso del cubo de mezcla. |
Sistema de control 1-12 (control de operación manual) | A. Función de control de operación manual: El inicio/parada de vacío, la regulación de la velocidad de conversión de frecuencia, la visualización de la temperatura (o control de temperatura), el interruptor del foco, la elevación, la parada de emergencia de operación y otras funciones se llevan a cabo en el panel de operación. Nota: la dispersión tiene función de temporización (recomendada, pero no incluida en la operación manual convencional (sin PLC ni pantalla táctil). B. Función de operación de interfaz hombre-máquina: Este artículo es opcional. Si el cliente lo necesita, se incrementará el precio y el esquema se cotizará por separado. |
1-13 operación segura | 1. Cumple con la norma de mezcla de plásticos JBIT 7669-2004 2. La pintura debe ser uniforme, plana, de color uniforme y brillante; su superficie debe ser transparente, antiadherente, de fuerte adherencia, con gran elasticidad, sin arrugas, descascarillado, fugas, marcas de flujo, burbujas ni otros fenómenos. Cumple con la norma Hg/t3228-2001. |
1-15 Sistema de seguridad | A. Dependiendo del convertidor de frecuencia y del interruptor de límite de recorrido, a través de la ruta de control de diseño especial, el cuerpo de la lata se puede detener automáticamente cuando alcanza la posición especificada. B. La parte de mezcla/dispersión del equipo no puede iniciarse durante el proceso de elevación del barril; de manera similar, cuando la máquina está ejecutando la mezcla, el barril no puede bajar y el tambor de mezcla no puede abrirse. C. El diseño del circuito, como el interruptor de proximidad, se utiliza para garantizar que el tambor de mezcla no pueda bajar por debajo del estado de vacío. D. El diseño especial del tanque de almacenamiento de vacío puede evitar eficazmente que el aceite de la bomba de vacío fluya de regreso al tanque de mezcla. E. Los cierres tipo perno de puerta están colocados en la tapa del hervidor y en el tambor de mezcla para evitar que el cilindro de aceite se caiga automáticamente. |
1-14 modo de medición de temperatura | La sonda de medición de temperatura está ubicada en la pared (o fondo) cerca del fondo del barril, que entra en contacto con el material y muestra la temperatura. |
1-15 potencia total del motor principal | 3,7 kW + potencia del motor de elevación: 0,37 kW Voltaje/frecuencia de trabajo: 380 V/50 Hz/3 fases; voltaje de control: 220 → 24 V. |

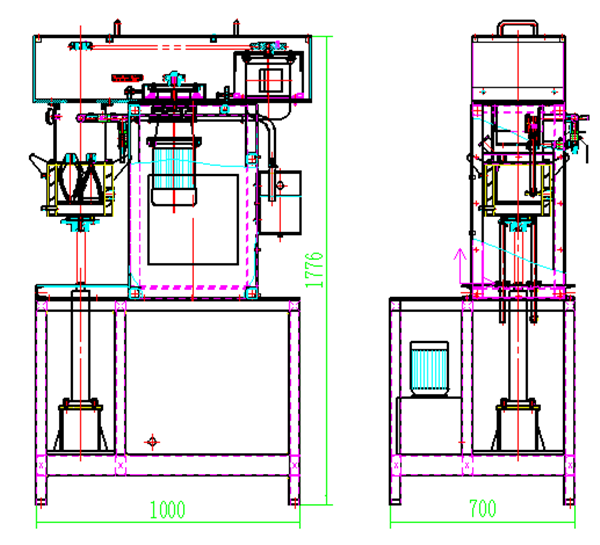

1-1 6 dimensión total del equipo: 1050x560x1200 (mm); |
1-1 7 Peso del equipo: Aproximadamente 400 kg; |
