Máquina de corte, plegado y planchado de bordes de cajas de baterías de estado sólido

I. Introducción

Se utiliza principalmente para el proceso de moldeo de apariencia de batería de estado sólido.

1.1 Adecuado para el recorte automático de baterías de estado sólido con sellado suave, plegado de bordes y conformación de bordes en caliente.

1.2 El espacio del mecanismo de recorte se puede ajustar para adaptarse a diferentes anchos de batería.

1.3 La máquina puede mostrar y ajustar la temperatura de calentamiento lateral, con función de alarma anormal.

1.4 Accionamiento por leva, alta velocidad y precisión

1.5 PLC de importación, pantalla de control táctil, termostato LCD de importación, error de ± 2 ℃

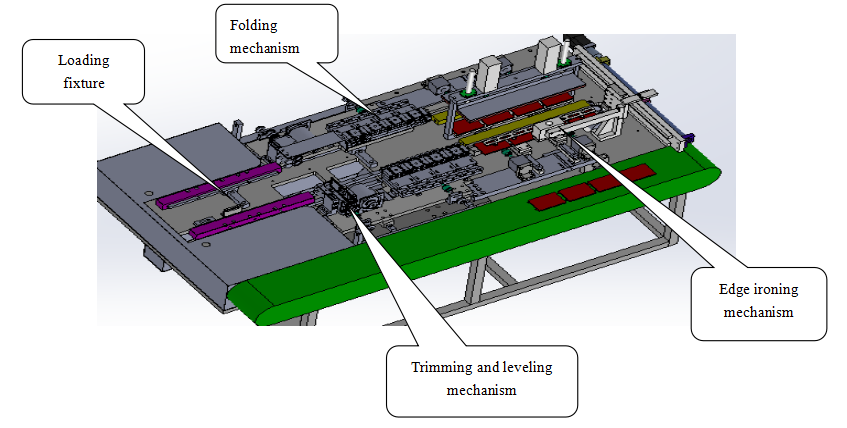

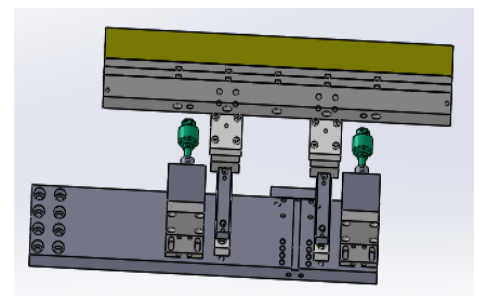

II. Diagrama de la estructura del equipo

2.2 Descripción del equipo (Proceso de acción del equipo, Introducción a las estaciones principales)

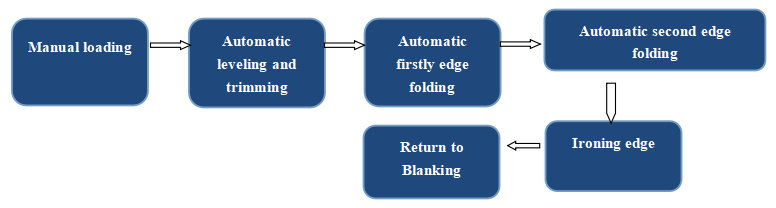

2.3 Diagrama de arquitectura del sistema

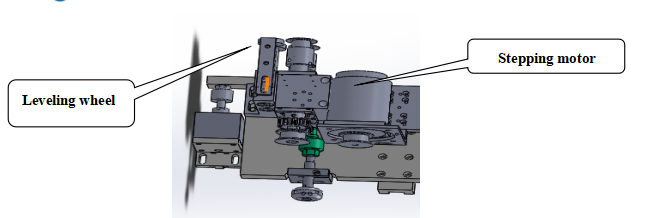

1）Mecanismo de recorte

Este mecanismo consta de una rueda niveladora de fabricación propia, una cuchilla de corte y un motor monofásico.

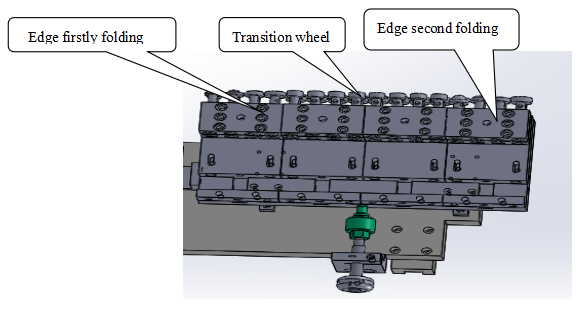

2）Mecanismo de plegado

El mecanismo de plegado consta de una rueda plegable única, una rueda de transición y una rueda plegable doble especialmente diseñadas por TMAX .

3）Mecanismo de planchado de bordes

Este mecanismo está compuesto por un cilindro VE y cabezales calientes izquierdo y derecho de latón H62 con tratamiento de temple y revenido a 300 ℃.

3、Requisitos de diseño de equipos

1. Vida útil normal: 5 años

2. Tiempo de funcionamiento diario: 24 horas

3. Duración anual: ininterrumpida

IV. Tabla de parámetros técnicos del equipo

1. Configuración de fuente de alimentación: 2,5 kW, utilizando una fuente de alimentación bifásica de 220 V

2. Aire comprimido: ≥ 0,5 MPa, 20 L/Min;

3. Temperatura ambiente de funcionamiento del equipo: 10 ～40 ° C

4. Humedad relativa del entorno de funcionamiento del equipo: 30-70% sin condensación

5. Número de operadores de equipos: 3 equipos/1 persona

6.  Grado de vacío : ninguno

7. Velocidad de trabajo: 10 s para un recorrido de ida y vuelta del dispositivo.

8. Peso del equipo: 300 kg según la situación real.

9. Color del aerosol: el número de color estándar es PANTONE, estándar internacional gris cálido 1C

10.  Tamaño : Largo 1300 mm * Ancho 650 mm * Alto 900 mm

11. Ruido del equipo: Ruido del equipo ≤ 75 dB

12. Tasa de utilización: 99,8%

13. Requisitos de precisión: Después del corte por laminación, las rebabas del borde son inferiores a 0,1 mm, el ancho es inferior a 0,2 mm y la forma de onda es inferior a 0,2 mm (dependiendo del efecto de sellado del borde).

14. Requisitos de rendimiento: Rendimiento inicial: ≥ 99,5 % (excluyendo productos defectuosos entrantes)

15. Requisitos de tasa de fallos: ≤1%

16.La velocidad se divide en tres ciclos.

8、Funciones básicas del dispositivo:

Este dispositivo es adecuado para el recorte sincrónico de doble cara, plegado, planchado y modelado de  celdas de bolsas flexibles después del sellado ; El plegado adopta un tipo de rodillo de acuerdo con un tipo de rodillo especialmente diseñado adecuado para la ranura de curva geométrica del plegado, logrando un efecto perfecto después del plegado.

Proceso de operación del equipo: Coloque manualmente la  celda en el dispositivo y arranque el dispositivo con ambas manos. El cilindro despresuriza y tensa automáticamente la celda. El dispositivo pasa automáticamente por las ruedas de conformado de sellado y aplanamiento de bordes, las cortadoras de rodillos circulares, el plegado de rodillos primarios, secundarios y terceros, y la zona de calentamiento y planchado de bordes (tiempo ajustable). A continuación, el cilindro de celdas de batería comprimida asciende automáticamente. El brazo mecánico de la celda de succión se desplaza hasta la celda del dispositivo. Una vez que la celda de succión asciende, se transporta a la cinta transportadora y regresa automáticamente. Tras retirar la celda, el dispositivo regresa automáticamente a su punto original y comienza el siguiente trabajo.

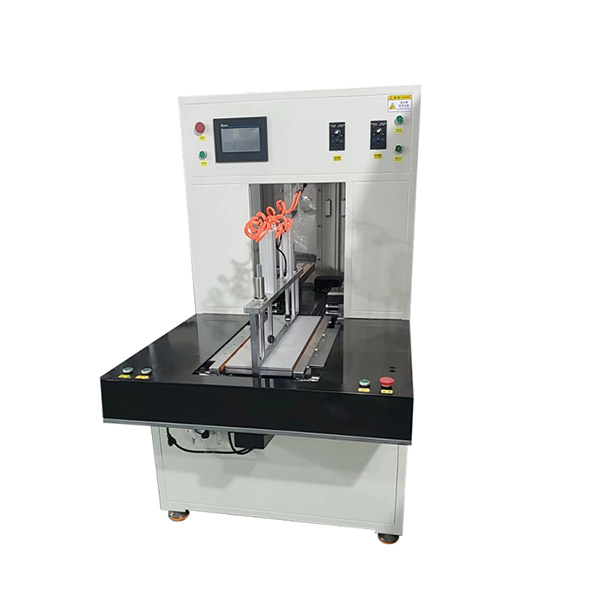

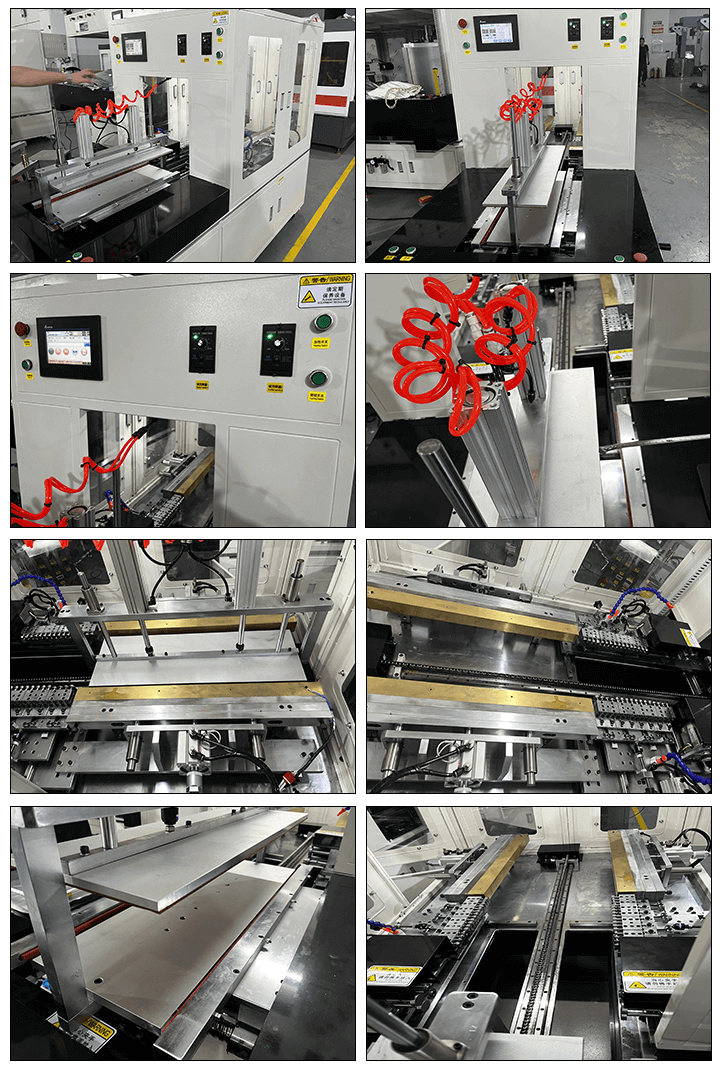

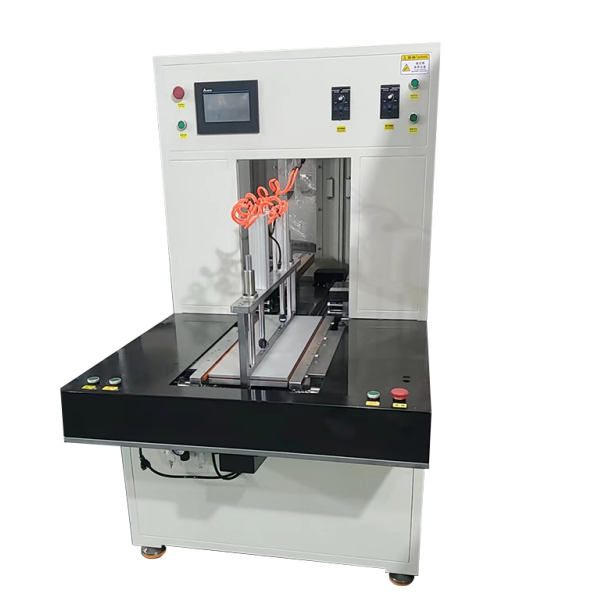

8. Imagen del equipo

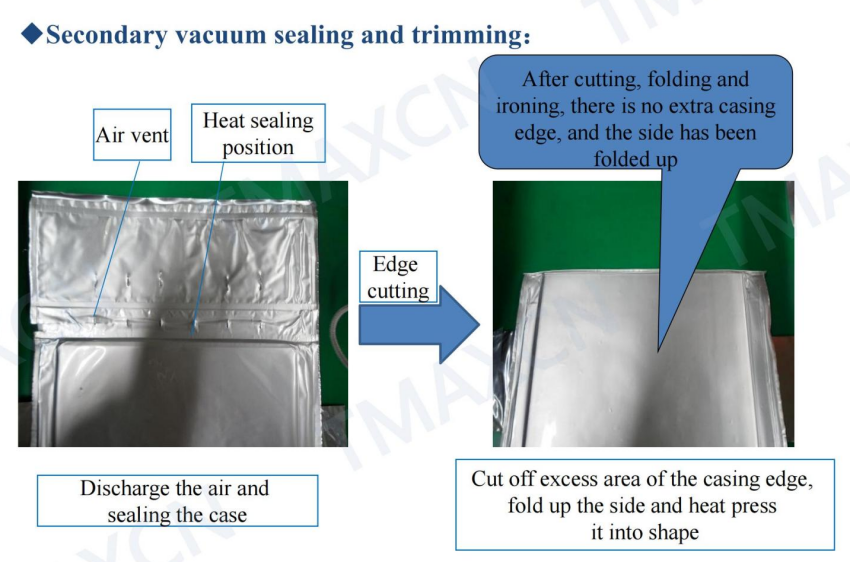

III , Exhibición del producto
