Línea de producción semiautomática de ensamblaje de baterías prismáticas para baterías de almacenamiento de energía doméstica

Introducción del producto

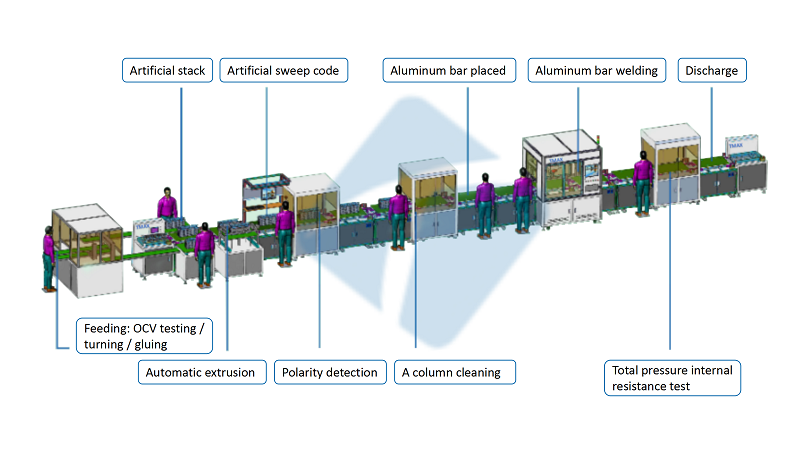

Esta línea de producción personalizada se utiliza principalmente para completar las funciones de ensamblaje, prueba y soldadura del módulo de paquete de batería de litio de almacenamiento de energía de carcasa cuadrada. Este paquete de línea semiautomática incluye alimentación manual, escaneo de celdas, clasificación automática, volteo automático, encolado automático, apilado manual, extrusión automática, agrupamiento manual, escaneo manual de códigos de barras, encuadernación, detección automática de polaridad, limpieza automática de polos, colocación manual de barras colectoras, soldadura láser automática, detección manual de puntos de soldadura, prueba de resistencia interna de presión total de productos semiacabados, fuera de línea manual y reflujo automático hacia arriba y hacia abajo de bandejas vacías.

Configuración general del equipo y estándares:

1. El equipo está equipado con interfaces de comunicación PLC y HMI, que pueden ver el estado de la máquina y la configuración de parámetros.

2. El color de apariencia del equipo se basará en la paleta de colores proporcionada por el cliente (si el cliente no lo solicita, prevalecerá la paleta de colores existente).

3. Mida a una distancia de 100 mm de la pared exterior de la máquina y el ruido del equipo debe ser inferior a 80 dB.

4. El equipo deberá cumplir con todas las normas y requisitos de seguridad exigidos por las normas nacionales de seguridad de equipos pertinentes y las normas de seguridad del comprador.

Lista de marcas de componentes principales

SN	Categoría de pieza estándar	Descripción de funciones y restricciones de marca	Orígen
1	Bastidor de máquinas	Tratamiento de pintura superficial de perfil de aluminio + chapa metálica	Porcelana
2	Piezas procesadas	La superficie de las piezas de aluminio está pulida con chorro de arena y oxidada, y las piezas de hierro están galvanizadas.	Porcelana
3	hombre-máquina	Verenton
4	SOCIEDAD ANÓNIMA	Panasonic/Director	Japón/China
5	Pantalla	Lenovo
6	Computadora industrial	Advantech
10	Fuente de alimentación	Omron/Mingwei
11	Sensor	Panasonic, Omron, AirTAC	Japón y Taiwán
12	Accesorios de control eléctrico	Chint
13	Contactor	Chint
14	Botón
15	Motor ordinario	Taijing
16	motor paso a paso	yingshida
17	servomotor	Director/Panasonic
18	Placa de E/S	Lei Sai
19	cilindro, válvula solenoide	AirTAC	Taiwán
20	Cojinete o cojinete lineal	NSK , FAG	Japón
21	carril guía	HIWIN , TBI	Taiwán
22	Piezas estructurales estándar	Yiheda

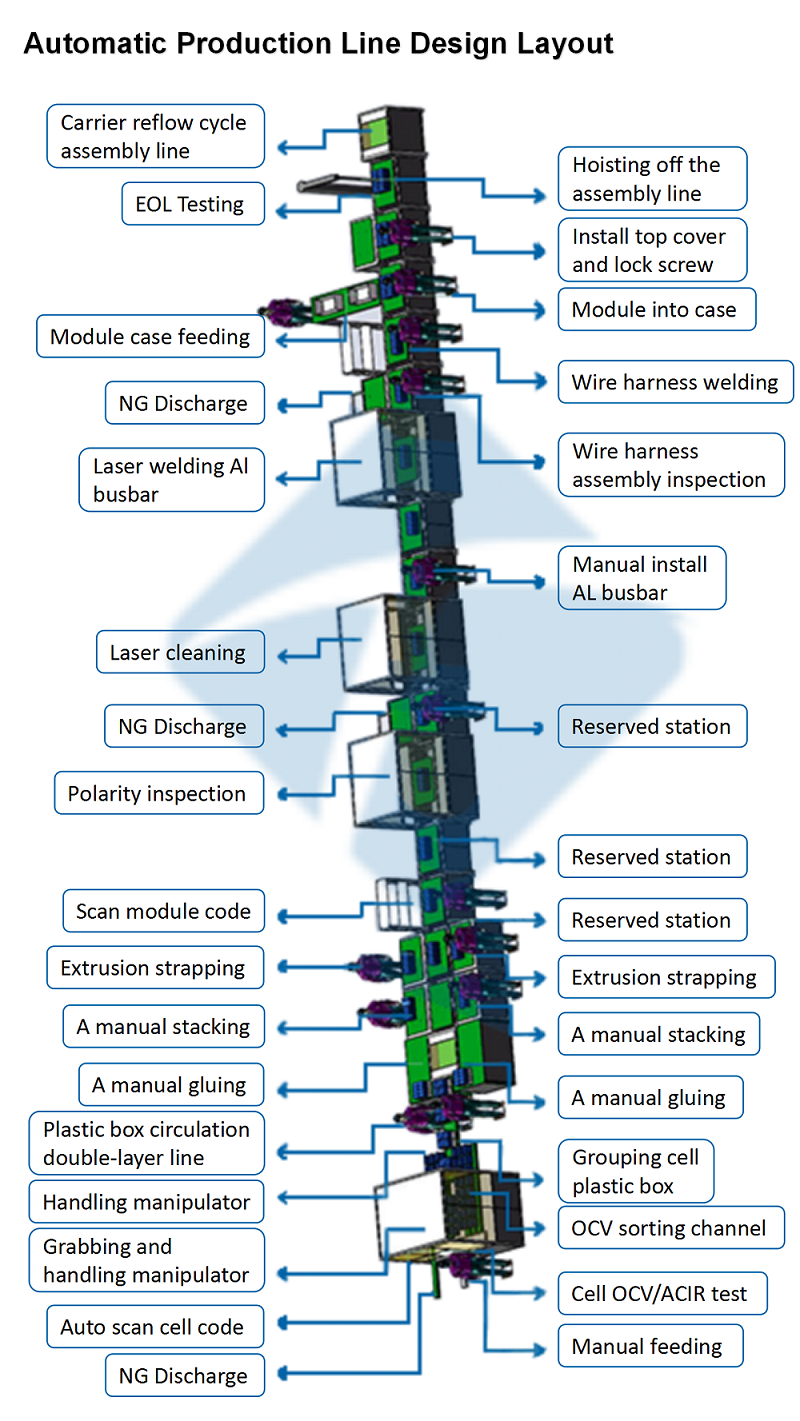

Esta línea realiza principalmente la producción completa de paquetes de baterías de carcasa cuadrada, con una longitud total de 16 metros. La línea completa se compone de las siguientes combinaciones de equipos:

① Carga de celdas ② Montaje del soporte de la batería ③ Soldadura del conector de la barra de aluminio de la batería ④ Soldadura de la placa de circuito BMS ⑤ Inspección del producto terminado de la batería, etc. Varias estaciones de trabajo se combinan para formar una línea completa de equipos que pueden conectarse o usarse de forma independiente. La interfaz es sencilla y clara, fácil de usar y mantener. Cada equipo cuenta con un sistema de control y una pantalla independientes.
