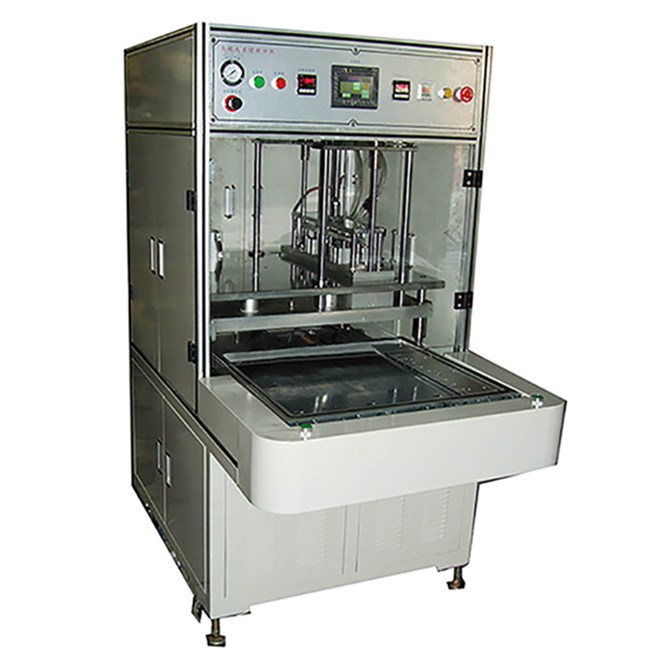

Máquina de sellado al vacío final y corte de bordes para bolsas de celdas

1. Esta máquina se utiliza para el sellado al vacío final de baterías de polímero de litio y el corte de bordes.

2. Accionamiento de leva giratoria de tres estaciones, con función de autobloqueo.

3.El plato giratorio, los materiales resistentes a la corrosión.

4. Puede preestablecer la temperatura, el tiempo de extracción y el tiempo de sellado.

5. Control de temperatura independiente del cabezal superior e inferior, con función de alarma de temperatura baja y alta.

6.Pantalla ajustable de presión de aire del cilindro de cabeza.

7. Con función de estadísticas de salida, con función de ejecución manual y automática, función de alarma de falla.

8. Adopte un controlador programable PLC para realizar el control automático, conversación hombre-máquina con pantalla táctil, operación y configuración convenientes.



Modelo	TMAX-VSEC
Voltaje de la fuente	CA 380 V, 50 Hz
Fuerza	3000W
Compresión de aire	0,6-0,7 MPa, 10 L/s
Grado de vacío	≤-0,095 MPa
Tamaño (largo x ancho x alto)	1500*1200*1700 mm
Peso	Aproximadamente 1,2T
Tamaño de la cámara interior	Largo ≤ 350 mm, Ancho ≤ 300 mm, Grosor de la batería: 3-12 mm
Longitud del cabezal de sellado	≤330 mm
Ancho del sello de sellado	7 mm (personalizado)
Espesor del sellado	0,1-0,35 mm
Temperatura de sellado	RT-260 ℃  ajustable, precisión ±3°
Tiempo de sellado	0-10 s, ajustable
Tiempo de sellado al vacío	0-99,99 s, ajustable
Profundidad del paralelismo  para cabezal de sellado	±0,01 mm
cuchillo de corte	≤300 mm
Profundidad del paralelismo  Para cuchillo de corte	0,05 mm
Vida útil del cuchillo	≥500 000 veces
Producción	180-300 EA/H
Configurar la máquina	Pieza estándar
SOCIEDAD ANÓNIMA	Mitsubishi
Interfaz hombre-máquina	Mitsubishi
Controlador de temperatura	Omron
Relé	Llevar a la fuerza
Manómetro de vacío	SMC
Motor	DDK
Cilindro, válvula electromagnética, elemento neumático	AIRTAC/SMC
