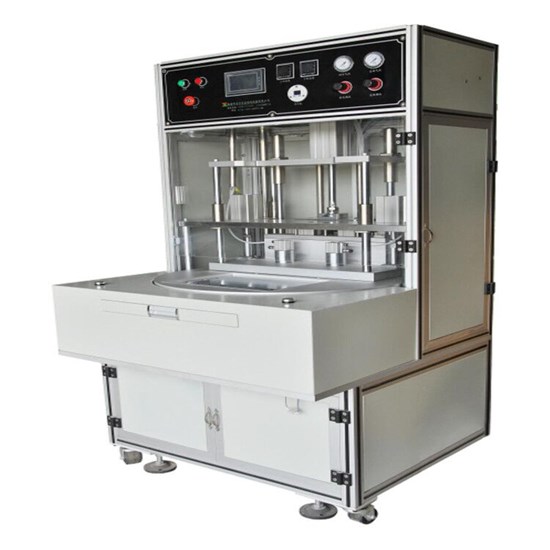

Máquina automática de sellado al vacío de bolsas de celdas para la producción de bolsas de celdas

Componentes principales del equipo

1. Cámara de vacío: mecanismo giratorio accionado por motor de freno.

2. Mecanismo de bayoneta: con indicador de vacío.

3. Panel de control con pantalla táctil de visualización y control (incluye control de tiempo de sellado térmico, modo de operación manual de acción única, etc.).

4. Todo el cuerpo de la máquina adopta una estructura de perfil de aluminio, todas las piezas tienen un tratamiento superficial para evitar la corrosión del electrolito y hay puertas de seguridad protectoras para evitar accidentes.

5. El valor de vacío se puede detectar y mostrar mediante el sensor de presión negativa SMC, y el valor de vacío se puede configurar de acuerdo con los requisitos del proceso.

6. Sistema de control eléctrico.



Características

1. Accionamiento divisor de leva de plato giratorio de doble posición;

2. La mesa giratoria y la cavidad están hechas de materiales resistentes a la corrosión (oxidación de aluminio);

3. Temperatura de envasado preestablecida, tiempo de extracción y tiempo de envasado;

4. Control de temperatura independiente de los cabezales superior e inferior, con función de alarma de temperatura demasiado baja y demasiado alta;

5. La presión de suministro de aire del cilindro de culata se puede ajustar y visualizar;

6. Pantalla digital del grado de vacío, visualización clara, configuración y ajuste convenientes;

7. La batería está provista de una placa de presión para aplanarla y comprimirla;

8. Paralelismo de los cabezales superior e inferior:  ±  0,01 mm; la alineación se puede ajustar mediante el mecanismo de ajuste y el cabezal caliente se puede ajustar automáticamente mediante presión plana.

9. El cabezal superior y la bayoneta se pueden levantar automáticamente para separarse de la cámara de vacío, y la cavidad del cabezal inferior es conveniente para el desmontaje y el mantenimiento;

10. Configurar el barril de separación de electrolitos, optimizar el canal de descarga de electrolitos, reducir la contaminación de la fuente de vacío;

11. Configure la protección del interruptor de la puerta de seguridad;

12. El PLC se utiliza para realizar el control automático y la pantalla táctil se utiliza para realizar el diálogo hombre-máquina, lo que es conveniente para la operación y la configuración;

13. Tiene función de estadísticas de salida, función de operación manual y automática y función de alarma de falla;

14. Operación segura y estable, control confiable y operación conveniente;



Presupuesto

Fuente de alimentación	220 V ,  50/60 Hz , monofásica
Tamaño máximo de batería aplicable	300 mm x 300 mm x 12 mm
Presión	0,5-0,7 MPa
Grado de vacío	-98 kPa
Ciclo de trabajo de la máquina	Aproximadamente  10 segundos / tiempo
Longitud del cabezal de sellado	3000 milímetros
Ancho de  sellado	8 mm
Espesor del sellado	0,14-0,3 mm
Temperatura de la cabeza	Temperatura ambiente ajustable a ~ 300 ℃  , compensación configurable, precisión de control ± 2 ℃
Tiempo de empaquetado	0-99,9 segundos ajustable
Paralelismo de cabezas	± 0,01 mm
Capacidad del equipo	100-500 EA/h (dependiendo de la competencia del trabajador)
Tasa de rotación de equipos	≥ 98%
Tamaño de la máquina	1300 (largo) x 1300 mm (ancho) x 1780 mm (alto)
Peso del equipo	250 kilogramos
