Sistema de recuperación de solventes NMP de 8000 M³/H para la producción de células en bolsas de laboratorio
Lista de configuración
Nombre del componente | Modelo | Cantidad | Observaciones |
Sistema de recuperación de disolventes NMP | TMAX-8000SL-I | 1 juego | Tasa de recuperación: 99% ±3% Concentración de recuperación: ≥80% Concentración de purificación: ＜50 mg/m³ |
Torre de pulverización incorporada | TMAX-PLT | 1 juego |
Torre de agua de refrigeración | TMAX-30T | 1 juego |
Tanque de almacenamiento de líquidos | TMAX-CYG | 1 unidad |

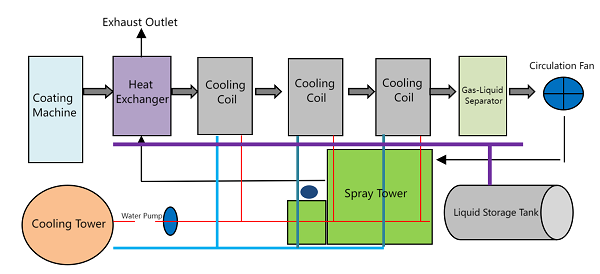

Principio del sistema
Este sistema se utiliza para recuperar N-metil-2-pirrolidona (NMP) de los gases de escape emitidos por las recubridoras de baterías de iones de litio. Con un bajo consumo energético, enfría el gas mediante agua circulante y desempaña el escape antes de su liberación. La concentración final de emisiones está muy por debajo de las normas nacionales, lo que garantiza el cumplimiento de las normas ambientales, el ahorro energético y la reutilización de materiales.
Solicitud
Los sistemas de la serie TMAX están diseñados para la industria de baterías de iones de litio , particularmente para manipular los gases de escape de NMP durante el proceso de recubrimiento.
Características
· Combina refrigeración por agua y pulverización para un tratamiento y purificación eficiente del gas NMP.
· Operación sencilla con indicadores claros.
· Diseño modular , fácil de desmontar para mantenimiento.
· Recuperación eficiente , con altos beneficios económicos para los usuarios.
Especificaciones técnicas
Parámetro | Especificación |
Nivel de emisión de compuestos orgánicos | ＜ 50 mg/m³ |
Tasa de recuperación de NMP | 99% ±3% |
Concentración de recuperación de NMP | ≥80% |
Requisitos ambientales
· Temperatura ambiente : +10~+40℃
· Humedad relativa : 20~90%
· Altitud : <1000 m
· Temperatura de los gases de escape : <120 ℃

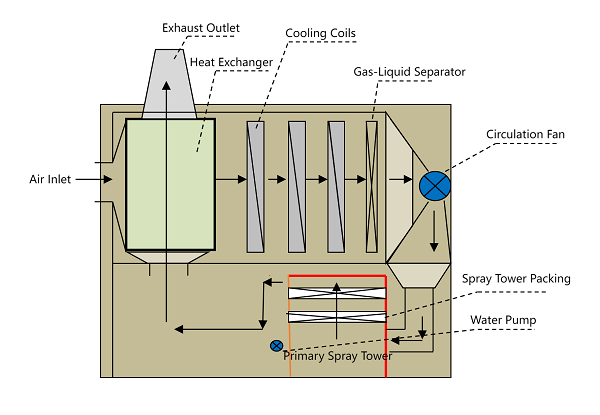

Disposición de la máquina
Especificaciones de los componentes clave
No. | Asamblea | Nombre de la pieza | Material | Talla/modelo | Fabricante |
1 | Unidad principal | Intercambiador de calor | Tubos de aluminio | 800×800×350 | Tmáx. |
2-4 | Unidad principal | Enfriador de aletas | Cobre y aluminio | 800×800×200 (×3) | TEA |
5 | Unidad principal | Separador de gas y líquido | 304 SS | 800×800×50 | Tmáx. |
6 | Unidad principal | Ventilador inducido | Acero inoxidable | 3 kW | Aozhong/Xinfeng |
7 | Unidad principal | Caja | 201 SS | 1,5 mm | Tmáx. |
8-9 | Marco exterior | Piezas estructurales | 201 SS | 50×50×3 / 1,0 mm | Hongercheng/Dahua |
10 | Torre de pulverización | Cuerpo de la torre | 201 SS | 1200×1000×1700×1,5 mm | Hongercheng/Dahua |
11 | Torre de pulverización | Embalaje | 304 SS | 800×800 | Tmáx. |
12 | Torre de pulverización | Boquilla | 316 SS | DN10 | Tmáx. |
13 | Bomba de agua | Bomba de circulación | Anticorrosivo | 1,5 kW | Yuanli |
14-15 | Sistema de enfriamiento | Torre de enfriamiento / Ventilador | Fibra de vidrio / Hierro fundido | 30T / 1,5 kW | Liangyuan |
16 | Sistema de enfriamiento | Bomba de circulación | Anticorrosivo | 2,2 kW | Yuanli |
17 | Almacenamiento de líquidos | Tubería de drenaje | Aluminio-Plástico | 2.0 | Zeke |
18 | Almacenamiento de líquidos | Tanque de almacenamiento | 201 SS | 1,5 toneladas | Tmáx. |
Configuración del sistema de control
No. | Artículo | Modelo | Cantidad | Marca |
1 | Interruptor de aire | 4P/32A | 1 | Chint |
2 | Interruptor unipolar | 1P/10A | 2 | Chint |
3 | Contactor de CA | 1210 | 3 | Chint |
4 | Relé térmico | 4A/6A | 3 | Chint |
5 | Luz indicadora | Rojo, Verde | 2 | Chint |
6 | Interruptor selector | NP2 | 2 | Chint |
7 | Fusible | 6A | 1 juego | Chint |
8 | Termostato | 18/H | 2 | Chint |
9 | Luz de alarma | Ad16-22sm | 1 | Chint |
10 | Gabinete de control | 400×500×200 / 400×400×1500 | 1 cada uno | Chint |
Configuración de energía del equipo
Componente | Fuerza |
Ventilador de circulación | 3 kW |
Bomba de agua circulante | 2,2 kW |
Torre de enfriamiento | 1,5 kW |
Bomba de pulverización | 1,5 kW |
Bomba de líquido | 0,55 kW |
Total | 8,75 kW |
