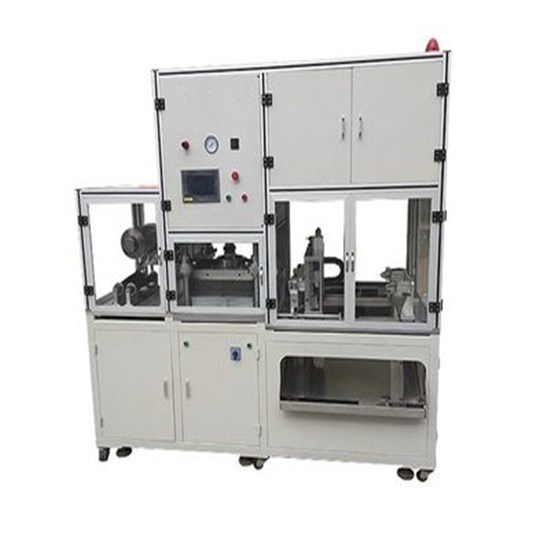

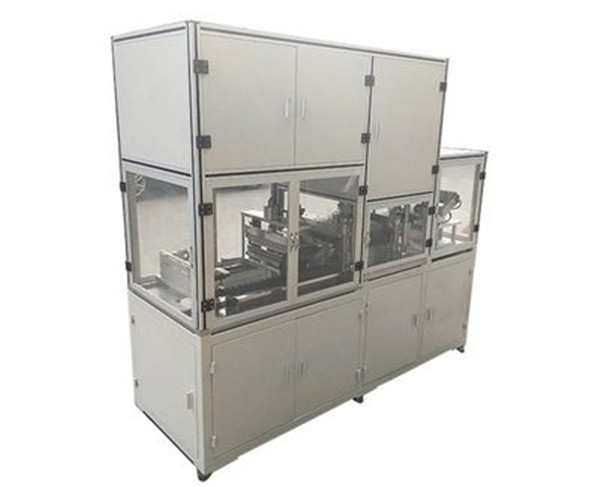

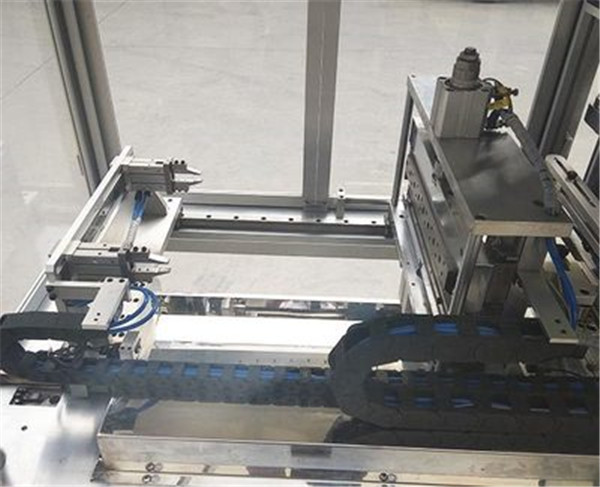

Máquina formadora automática de cajas de película laminada de aluminio con celdas tipo bolsa

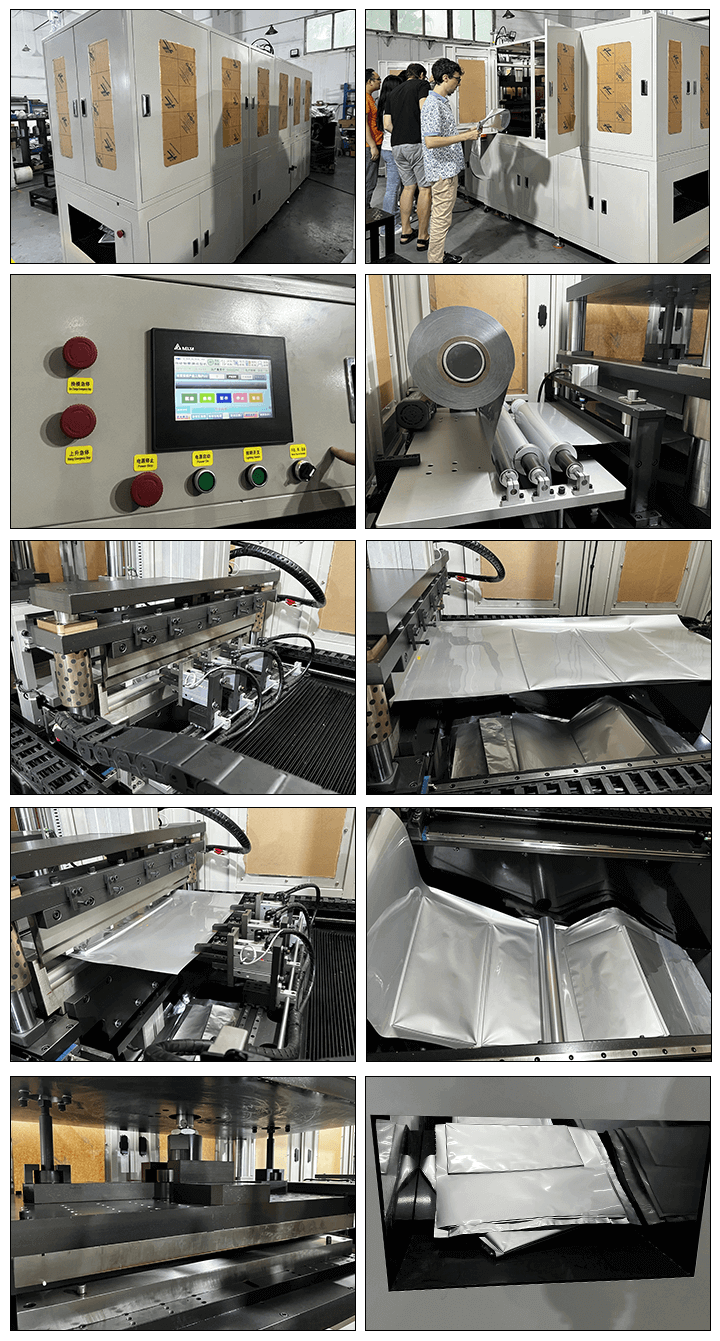

Esta máquina se utiliza principalmente para formar películas laminadas de aluminio para fundas/tazas de celdas tipo bolsa. El estampado superior utiliza un cilindro impulsor de 10 toneladas y el estampado inferior, un servomotor. Incorpora control mecatrónico, PLC y servomotor para controlar con precisión la profundidad de la cobertura, y utiliza una pantalla táctil para configurar, ajustar y operar los parámetros relevantes. Esto simplifica la operación de la máquina y aumenta la precisión. Equipada con cortina de luz de seguridad, interruptor de acceso e interruptor de arranque de doble botón, es segura, conveniente, eficiente y de larga vida útil. Los clientes pueden proporcionar su propio molde para estampar diversos tipos de películas laminadas de aluminio para baterías, según los requisitos del proceso.
1.1 Pieza de estampado superior
1.1.1 El estampado superior es accionado por un cilindro servoeléctrico, con una carrera de estampado de 90 mm y una carrera de trabajo de 10-80 mm ajustable.
1.1.2 La fuerza de presión se ajusta ingresando la fuerza de presión a través de la pantalla táctil, y la fuerza de presión teórica es 5T.
1.1.3 Durante la operación manual, la altura máxima ajustable del encofrado superior e inferior es de 80 mm (conveniente para limpiar y reemplazar el encofrado);

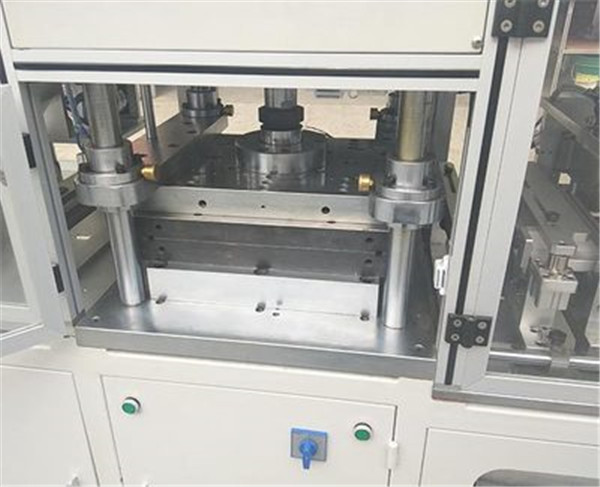

1.1.4 La parte de estampado está posicionada con precisión por cuatro cojinetes lineales y es impulsada por la varilla guía resistente al desgaste de alta frecuencia para mover la placa de presión superior repetidamente.
1.2 Pieza de estampado inferior
1.2.1 Es impulsado por un servomotor de 1,5KW conectado con un reductor planetario de alta precisión de 10:1, y la pieza de conexión adopta un paso de 5 mm y una varilla roscada de alta precisión de 40 mm de diámetro;.
1.2.2 El posicionamiento adopta un poste guía de bola de acero denso de alta precisión de φ 28 mm, que coopera con el manguito guía para operar repetidamente.
1.2.3 Las tres matrices pueden ajustar la profundidad de perforación ingresando el valor de profundidad de perforación en la pantalla táctil, y la carrera es ajustable de 1 a 20 mm.
1.2.4 Producción teórica de estampado 2 toneladas.
1.3 pieza del molde
1.3.1 Molde de tres piezas, según requerimientos del cliente (esta máquina no incluye molde)
1.3.2 Se deberá proporcionar el proceso de carcasa del módulo para el pedido del molde y se deberán completar los parámetros pertinentes en la tabla a continuación. El molde se fabricará estrictamente de acuerdo con el proceso.
Pieza de rack 1.4

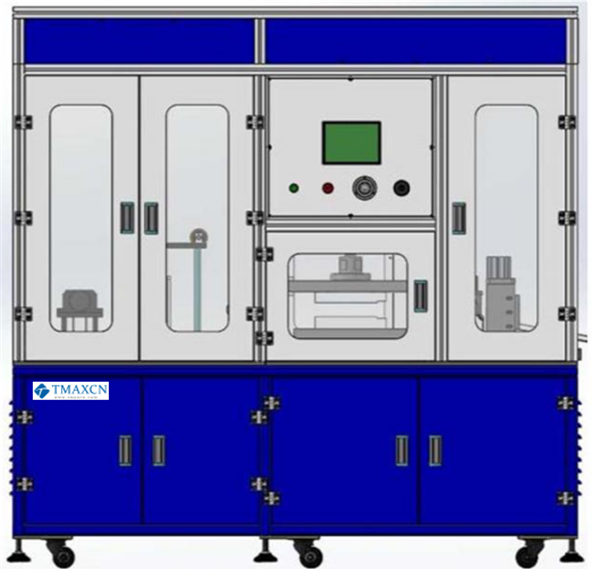

1.4.1 El marco inferior está fabricado con soldadura cuadrada y la superficie está pintada con pintura blanca computarizada. El marco superior está compuesto por la puerta de seguridad, el panel de operación, el panel de la puerta y el perfil de aluminio.
Parte del circuito 1.5:
1.5.1 La parte del circuito se compone de PLC, pantalla táctil, válvula solenoide, relé intermedio, rejilla, interruptor de control de acceso, etc. A través de la pantalla táctil, se lleva a cabo el diálogo hombre-máquina y se lleva a cabo la protección de seguridad mediante rejilla y control de acceso.
2. Especificaciones
Potencia nominal
2,5 kW
Marco
Decapado de superficies, tratamiento de pintura blanca por ordenador por defecto (según requisitos del cliente)
Los marcos superior e inferior están todos fabricados con perfiles de aluminio;
La apertura de la puerta del estante superior adopta el dispositivo de protección del interruptor de acceso para garantizar la seguridad.
Capacidad de la máquina
20 piezas / min (depende del tamaño de la película laminada de aluminio y de la competencia del trabajador )
Con función de conteo de capacidad
Elementos principales de acero
Acero 45# , cromado duro
Espesor de las platinas superior e inferior
40 mm
Área de trabajo eficaz
350*500 mm ( personalizable ) ;
Ancho de corte
250 mm
Profundidad de perforación
≤ 10 mm (punzón único)
Recorrido efectivo del estampado del servomotor inferior
