Equipo de recuperación de calor del sistema de reciclaje de residuos de baterías

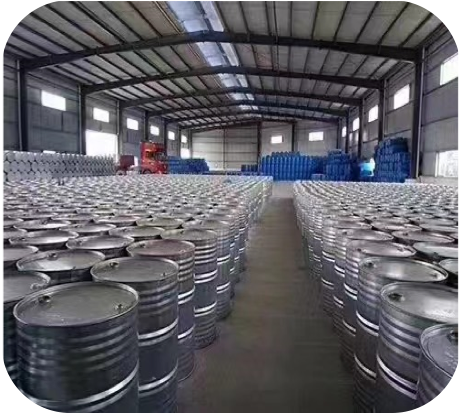

Introducción a los productos solventes NMP

La N- metil-2-pirrolidona (NMP), un compuesto heterocíclico nitrogenado, posee excelentes propiedades físicas y químicas. Presenta un alto punto de ebullición, fuerte polaridad, baja viscosidad, alta solubilidad, ausencia de corrosión, baja toxicidad, alta biodegradabilidad, baja volatilidad y excelente estabilidad química y térmica. Se utiliza ampliamente en diversos sectores, como la petroquímica, la industria del plástico, la farmacéutica, los pesticidas, los tintes y la fabricación de baterías de iones de litio.

Las características del NMP incluyen un líquido transparente, punto de ebullición de 204 °C, punto de inflamación de 95 °C, baja viscosidad, ligero sabor a amoníaco, buena estabilidad química y térmica, alta polaridad, baja volatilidad y capacidad de disolverse en agua en cualquier proporción. El NMP es el principal componente de los gases de escape emitidos en la producción de baterías de iones de litio, un gas tóxico con una concentración de entre el 0,06 % y el 0,5 %.

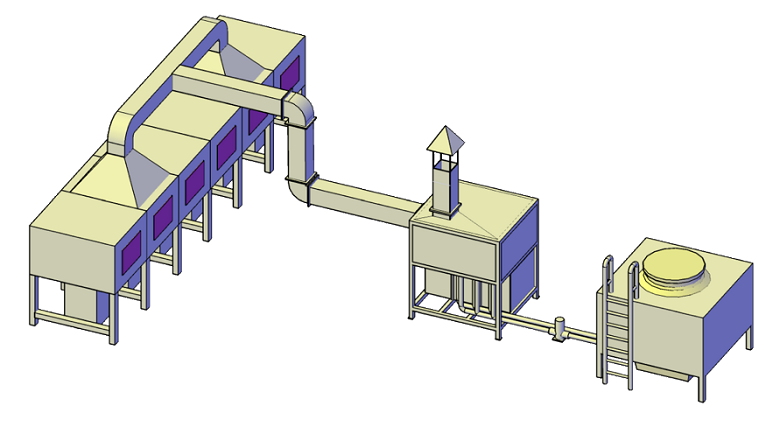

Sistema de recuperación refrigerado por agua

Ahorro de energía: Adoptando el método de condensación de múltiples etapas, reemplazando el método tradicional de utilizar un corredor o compresor;

Estabilidad a largo plazo: Los sistemas de reciclaje de nuestra empresa están fabricados con acero inoxidable y otros materiales resistentes a la corrosión, logrando un rendimiento estable (tasa de recuperación, concentración).

Buen rendimiento de seguridad: El sistema está diseñado con un dispositivo de gestión de fallos que evita el reflujo o la asfixia ante fallos repentinos y no afecta el funcionamiento normal de la máquina de recubrimiento. Mediante la condensación multietapa, la temperatura de los gases de escape se reduce a 23 °C, lo que permite enfriarlos y reciclarlos en líquido residual de NMP.

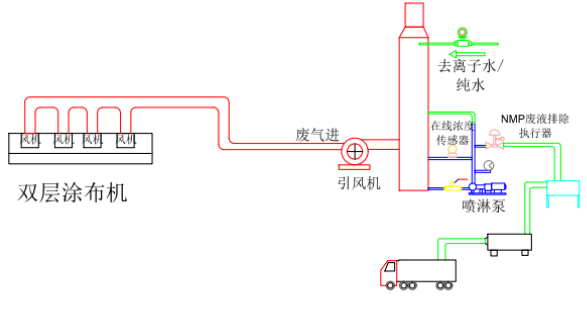

Sistema de reciclaje segmentado

Propósito y composición principal: Se utiliza principalmente para absorber el gas NMP descargado desde el exterior, se compone principalmente de una torre de absorción, bomba magnética, ventilador, detector de concentración de líquido, válvula reguladora, empaque regular, eliminador de niebla, etc.

Proceso de acción:

Añadir agua pura → Gas en la torre → Líquido circulante → Descarga de líquido de recuperación → Descarga de gas → Añadir agua pura

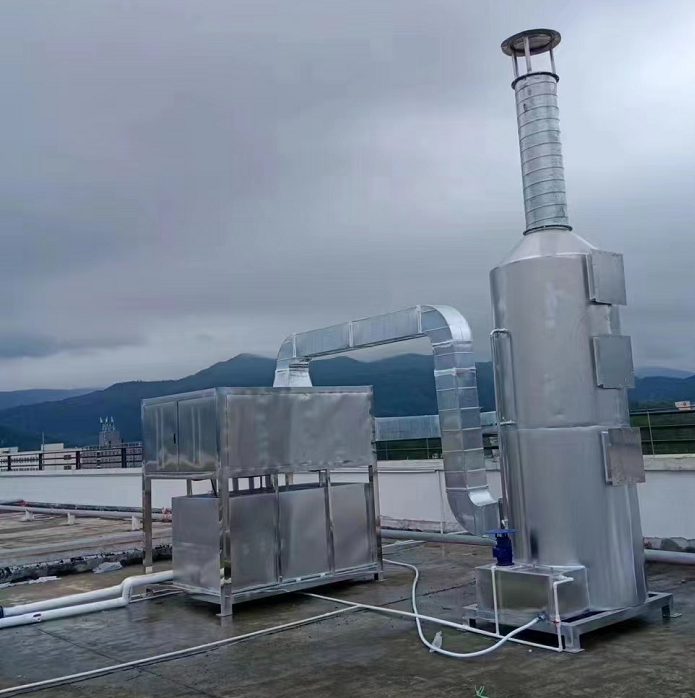

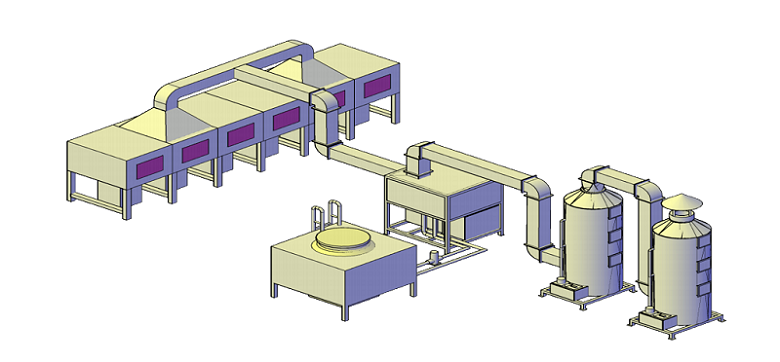

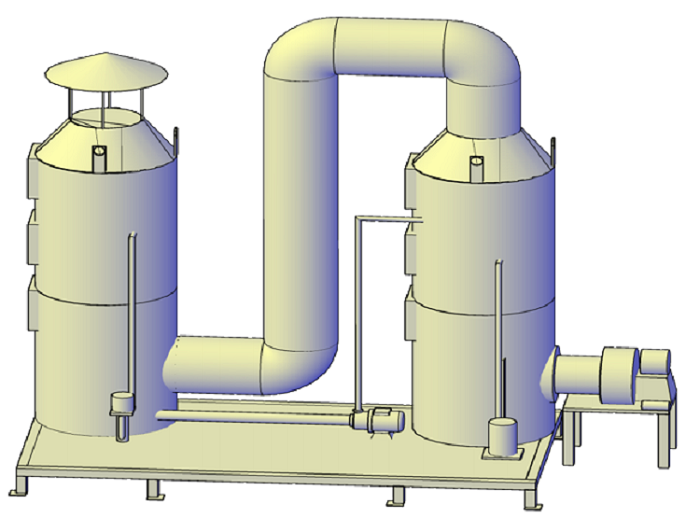

Torre de refrigeración por agua + torre de absorción 1 + torre de absorción 2

Proceso de acción:

Salida de escape de la máquina de recubrimiento → Reciclaje de preenfriamiento → Torre de absorción 1 → Torre de absorción 2 → Tubo principal de escape de gases de escape

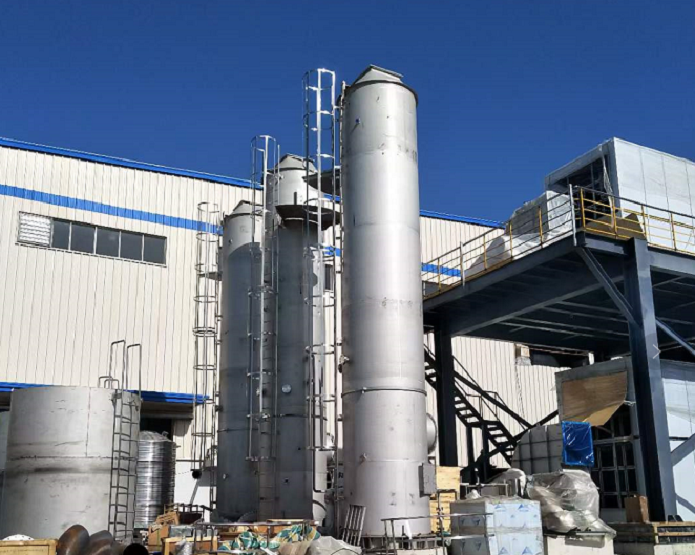

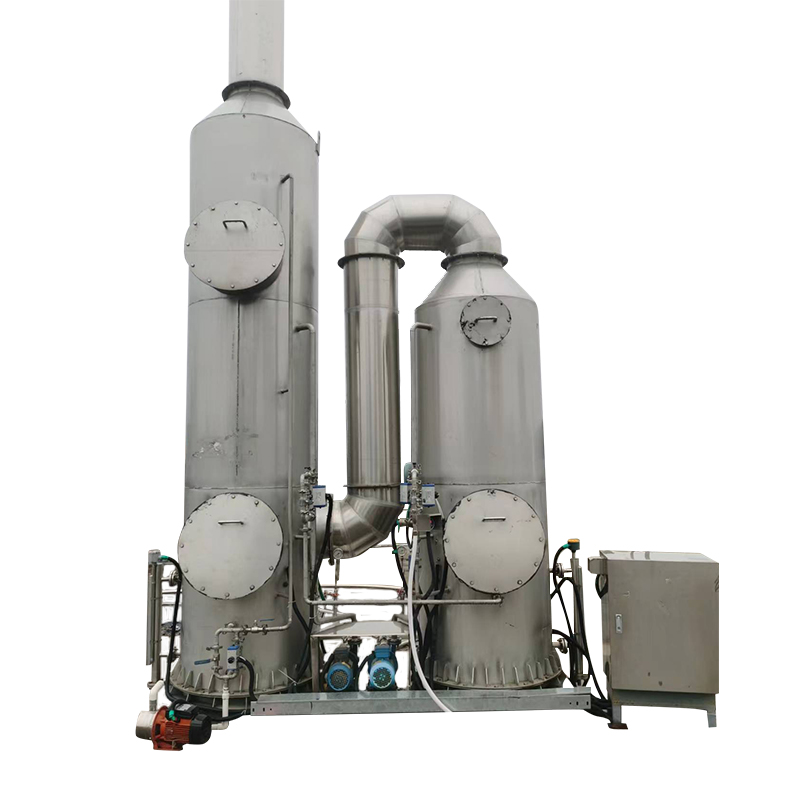

Sistema de reciclaje de torre alta

La tecnología de tratamiento de la torre de absorción química, que utiliza agua pura como medio y contracorriente de presión positiva, utiliza empaque corrugado y de malla de alambre. Estos empaques se combinan y procesan para formar un empaque estándar utilizando la tecnología más avanzada. El aro exterior de cada capa de empaque está rebordeado para evitar el flujo por la pared, y no se requiere calentamiento dentro de la torre, lo cual garantiza seguridad y fiabilidad. La tasa de recuperación de NMP es superior al 99,5% y el contenido de NMP en las emisiones de escape es ≤ 50 mg/m³.

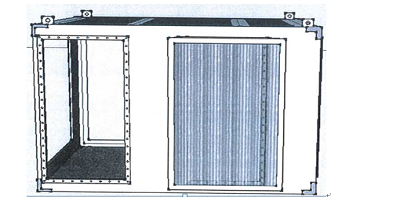

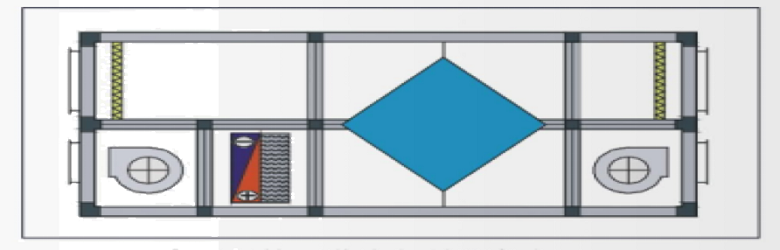

Recuperación de calor residual (recuperación de calor)

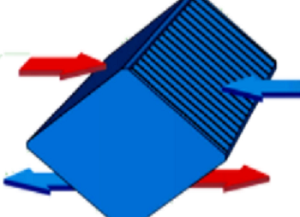

Al adoptar el método de intercambio de calor de placas, el material es aluminio, está completamente soldado y se requiere una prueba de mantenimiento de presión.

Los productos son ampliamente utilizados en ventilación, recuperación de energía, refrigeración, calefacción, deshumidificación y recuperación de calor residual en industrias como nuevas energías, calefacción, electricidad, telecomunicaciones, textiles, automóviles, alimentos, atención médica, agricultura, cría de animales, parrilla y secado.

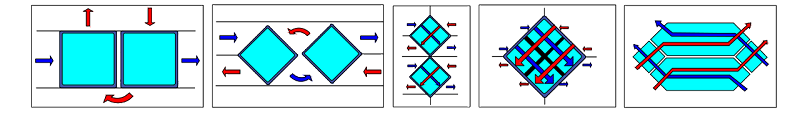

Modo de intercambio de gases: tipo cruzado, tipo contracorriente, tipo cruzado-tipo contracorriente, etc.

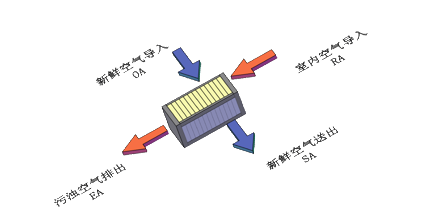

Recuperación de calor residual (recuperación total de calor)

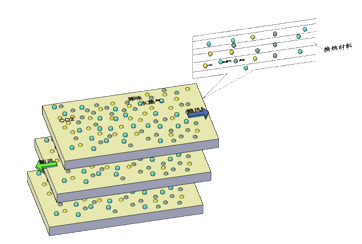

Además de intercambiar temperatura, un intercambiador de calor total también intercambia humedad. Durante el intercambio de calor entre gases de alta temperatura y alta humedad, el aumento de temperatura en el lado de baja temperatura es más pronunciado. En el aire, además de las moléculas de gas que transportan calor, las moléculas de agua también lo hacen, en mayor proporción que las moléculas de gas. El intercambio de humedad proporciona una mayor eficiencia de intercambio de calor. Además, gracias a su capacidad para intercambiar humedad, el intercambiador de calor total también puede ajustar la humedad del aire de retorno.

Se aplica a: recuperación de calor de recubrimiento para energía de alta gama, almacenamiento de energía, baterías de alta capacidad y recuperación de calor de recubrimiento de sistemas con alto contenido de níquel, así como control de temperatura y humedad durante el proceso de fabricación de chips.

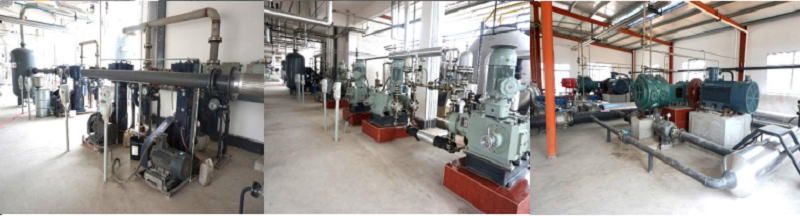

Pruebas de laboratorio

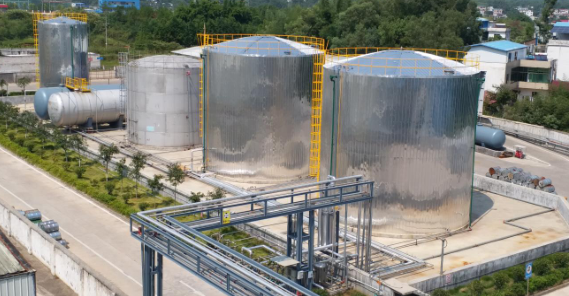

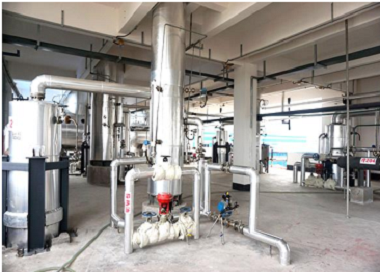

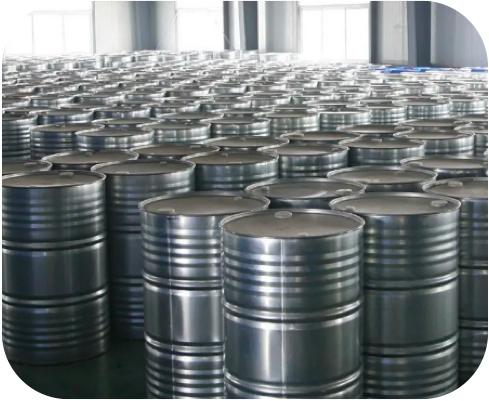

Nuevo sistema de almacenamiento de residuos líquidos NMP
