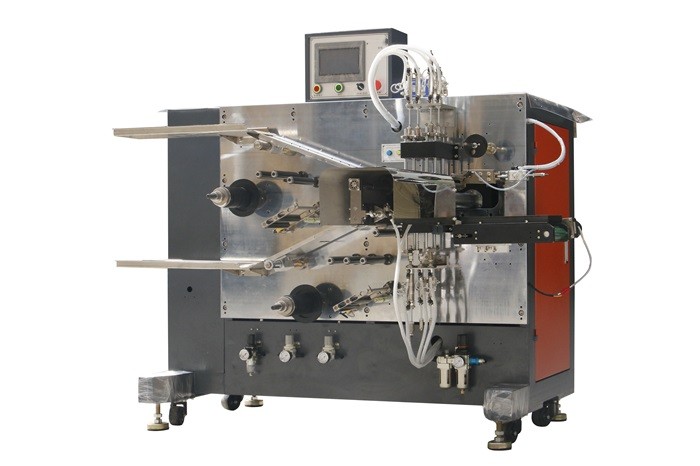

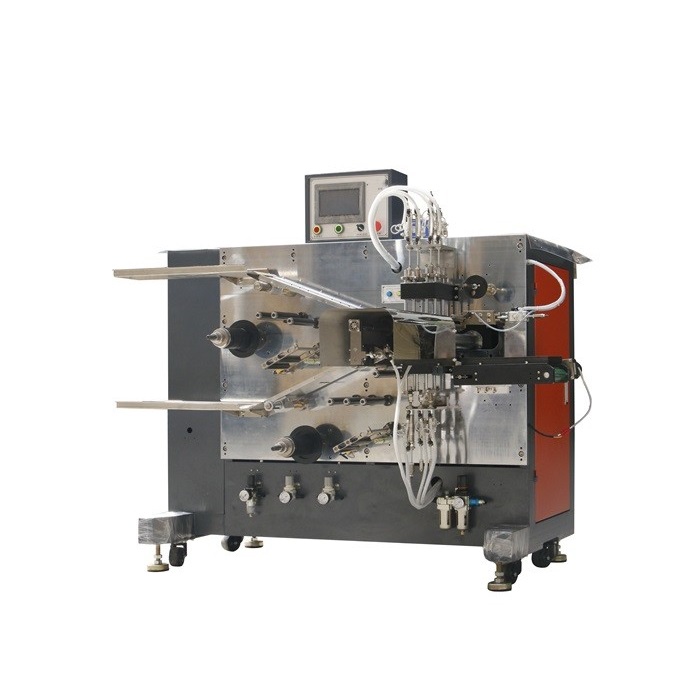

Bobinadora semiautomática de celdas cilíndricas 33140

Ⅰ 、 Descripción de la función del dispositivo :

Esta máquina se utiliza principalmente para el bobinado de precisión de celdas de baterías cilíndricas de iones de litio.

El proceso de trabajo es el siguiente: se introducen manualmente las placas positiva y negativa en el bobinado, se separan del diafragma y se enrollan según las necesidades del proceso. La cinta de terminación se fija automáticamente y las celdas de la batería se cortan automáticamente.

Ⅱ 、 Funciones y características del equipo

1、  Adopción de una estructura de aguja única para enhebrar y enrollar.

2 、Introducción manual de  electrodos , bobinado automático, cambio automático de agujas, aplicación automática de cinta de terminación y corte automático ;

3 、La cinta adhesiva se aplica horizontalmente (con la cinta de terminación perpendicular a la pestaña), lo que garantiza un control suave y preciso de la posición del adhesivo sin tirar de la celda de la batería con fuerza; Aplicación de adhesivo estable y confiable;

4 、La velocidad de bobinado de la aguja es ajustable;

5 、Desbobinado activo de dos  separadores , tecnología de control del interruptor de proximidad de tensión, puede ajustar la tensión de manera automática y suave durante el proceso de bobinado;

6 、 Equipado con un   dispositivo de eliminación de polvo de electrodo

7.  Cierre de subcontratación del separador ;

8 、Las celdas de batería desenrolladas están libres de daños, desprendimientos del núcleo y desalineación de los electrodos.

9 、  Fácil de operar, simple y rápido para ajustar y reemplazar especificaciones;

Ⅲ 、 Flujo del proceso 

Este dispositivo cumple con los estándares de proceso para el bobinado de baterías cilíndricas de iones de litio: el separador envuelve completamente el electrodo negativo, y este envuelve el electrodo positivo. El proceso se desarrolla de la siguiente manera:

1.  Prebobinado  del separador : el uso de la tecnología de cuchilla dentada puede ahorrar la longitud del separador prebobinado ;

2. Electrodo negativo enredado: guíe manualmente el electrodo negativo hacia la parte de bobinado; Electrodo positivo enredado: guíe manualmente la placa del electrodo positivo hacia la parte de bobinado ;

3 、 Bobinado ;

4 、Estaciones de trabajo móviles ;

5 、Corte el  separador , aplique el adhesivo de terminación y corte el material.

Ⅳ 、 Los componentes principales del equipo

1. Este equipo consta de un dispositivo de bobinado, un dispositivo de estación de cambio, un   dispositivo de desenrollado  separador , un dispositivo de guía de electrodos  , un  dispositivo de pegado de cinta  , un dispositivo de corte y un sistema de control.

2 、  Dispositivo de bobinado (dos juegos): compuesto por enhebrado de un solo extremo, lo que garantiza la precisión de bobinado y el reemplazo conveniente de las agujas de bobinado;

3. Dispositivo de cambio de  estación (un juego): se utiliza para cambiar entre la estación de bobinado y la estación de adhesivo;

4 、  Dispositivo de desenrollado del separador  (dos juegos): control de regulación de presión de aire de desenrollado activo del rollo de material del diafragma;

5 、  Dispositivo de guía de electrodos  (dos juegos): ajuste de un solo lado, fácil de ajustar;

6 、  Dispositivo de pegado y corte (un juego).

Ⅴ 、 Normatécnica

1. Ancho del separador : 50-140 mm.    Especificación de la aguja de bobinado : ∮3,0-∮12 mm . Personalizar según los requisitos del cliente. Ancho del electrodo : 48-137 mm.

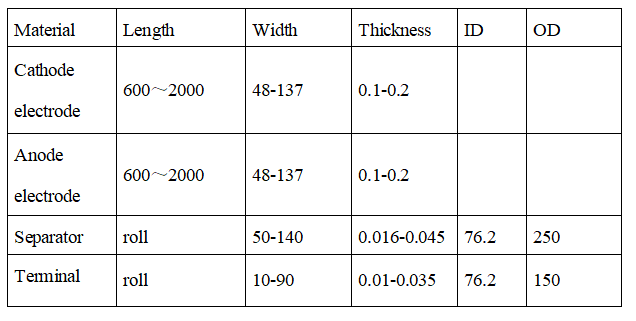

2. Requisitos de especificación del material (unidad: mm)

3. Diámetro exterior de celda aplicable (∮8- ∮33 mm )

4. Precisión del bobinado: Al garantizar que el electrodo cumpla con las siguientes condiciones:

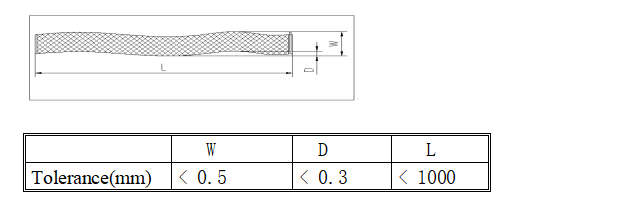

El error de ancho del electrodo es inferior a ± 0,2 mm; el error de flexión en "S" del  electrodo  es inferior a ± 1 mm/500 mm;

El error de forma de la torre del  rollo de material separador  es inferior a ± 0,2 mm;

La precisión del bobinado puede cumplir los siguientes requisitos: el error de alineación del  separador  es inferior a ± 0,5 mm; el error de alineación del electrodo es inferior a ± 0,5 mm;

Puede lograr una alineación de ± 0,5 mm entre el electrodo negativo y el electrodo positivo, así como el  separador  y el electrodo negativo.

5、  Tasa de calificación: ≥ 98% (excluyendo factores no relacionados con el equipo)
