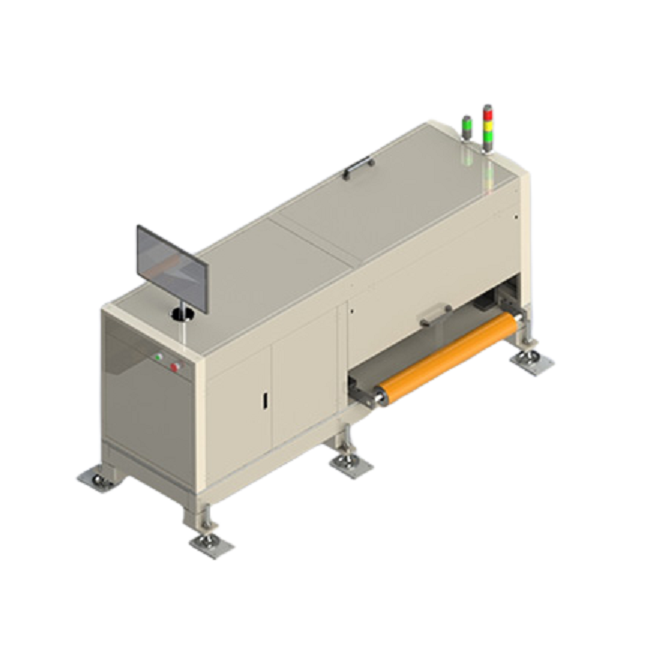

Máquina de medición de espesor láser, instrumento de espesor de electrodos para la línea de producción de celdas prismáticas

Ⅰ 、Principio de medición y características de aplicación del medidor de espesor láser :

Sensor de medición: sensor de desplazamiento láser de alta precisión.

Método de medición: medición de espesor geométrico óptico reflectante.

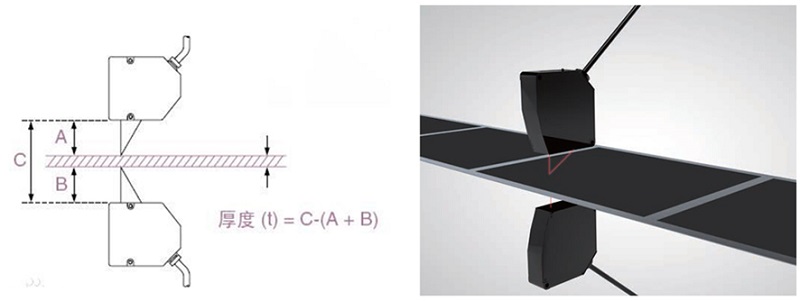

Las dos sondas se instalan en el mismo eje y se utiliza el método de geometría triangular para medir el espesor geométrico del material midiendo la distancia desde las superficies superior e inferior del material hasta el láser.

Ⅱ 、Marco de escaneo:

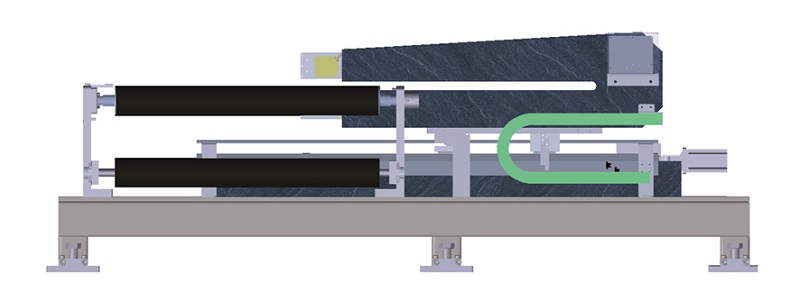

Debido a los altos requisitos de precisión de alineación coaxial de las sondas superior e inferior en la medición láser, solo es adecuado el marco de escaneo tipo C y, generalmente, se utiliza mármol con un coeficiente de expansión lineal pequeño.

O bastidor en C de hierro fundido, como se muestra a continuación:

El medidor de espesor láser no necesita muestrear ni calibrar el producto, solo necesita calibrar periódicamente la hoja de espesor estándar.

Debido a que el sensor láser tiene un punto de medición pequeño y una resolución de franja fina de alta precisión, se puede utilizar para medir el tamaño del borde del revestimiento o el adelgazamiento de la cabeza y la cola del electrodo de la batería de litio.

Ⅲ 、Campo de aplicación:

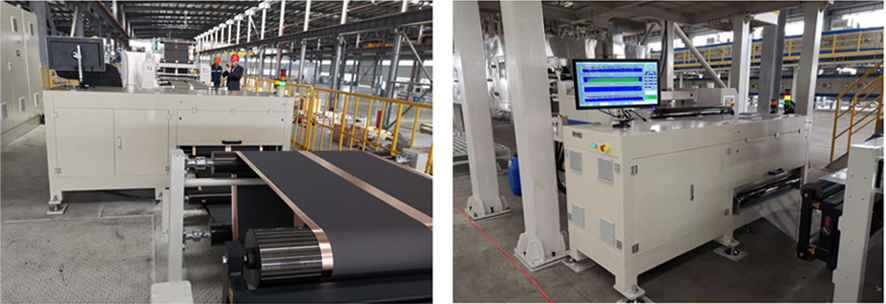

Se utiliza principalmente para la medición del espesor del polo de la batería de litio después del laminado, la medición del contorno y tamaño del borde del revestimiento de la batería de litio o el área de adelgazamiento de la cabeza y la cola, y la medición en línea del espesor de otras láminas, placas o bobinas como placas de yeso, placas revestidas de cobre, calandrado de metales, caucho, etc.

IV . Índice de rendimiento :

*Los datos anteriores se basan en la medición del   espesor del recubrimiento o de la prensa  de laminación de láminas de electrodos de batería de litio.
