I. Breve introducción de la estructura del recubridor
1. Mecanismo de desenrollado
2. Mecanismo de recubrimiento (2 juegos)
3. Mecanismo del horno (doble capa 40m)
4. Mecanismo de tracción (2 juegos)
5. Mecanismo de cuerda
6. Sistema de control

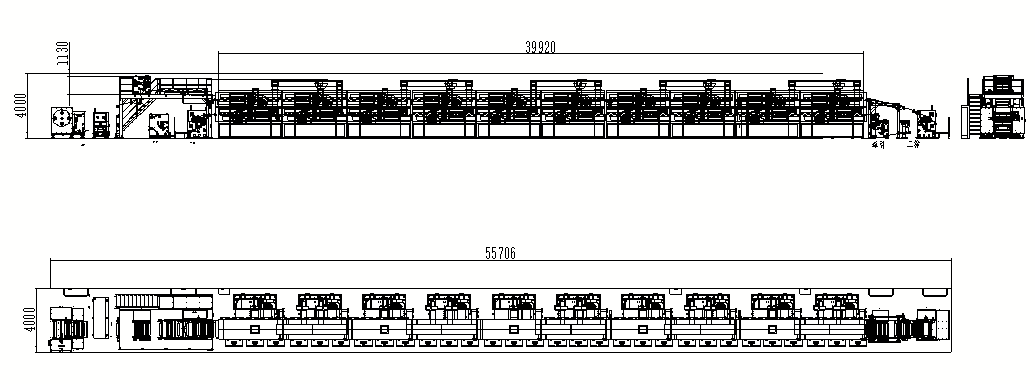

Tamaño y peso total del equipo de recubrimiento:
Tamaño : largo 55000 mm * ancho 4000 mm (sin espacio de mantenimiento) * alto 4000 mm
Peso : Aproximadamente 40 T
Descripción general de la función:

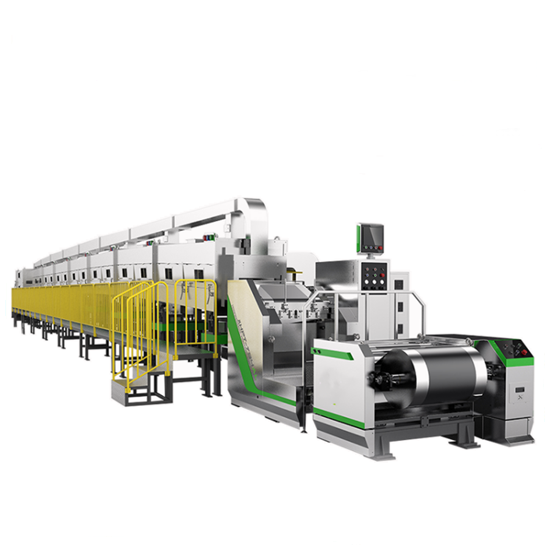

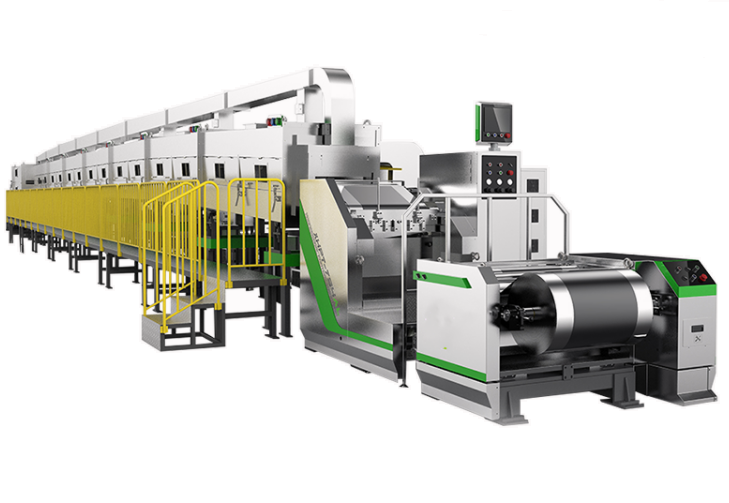

La máquina de recubrimiento de la serie ZL - J es un equipo de recubrimiento de electrodos de batería de litio profesional.
▲ Es aplicable al proceso de recubrimiento de fosfato de hierro y litio aceitoso o acuoso, óxido de cobalto y litio aceitoso, ternario, manganato de litio, manganato de litio y cobalto de níquel, grafito de carbono negativo aceitoso o acuoso, titanato de litio y otros sistemas de suspensión;
▲ utilizando el sistema de control de tensión de circuito cerrado PID completamente automático, la precisión del control de tensión puede alcanzar el nivel de ± 1n;
▲ Se utilizan piezas estándar importadas, como el sistema de control PLC Siemens y el servomotor de alta precisión, para garantizar la máxima consistencia y estabilidad de los productos de recubrimiento en cuanto a densidad superficial y tamaño. La proporción de piezas estándar importadas en el conjunto de la máquina alcanza el 85 %.
▲ Con las características de recubrimiento de alta velocidad, alta precisión y alta consistencia, es el equipo de recubrimiento preferido para baterías de energía.
II. Parámetros técnicos y configuración principal del equipo
( A ) Configuración principal del equipo :
No. | Nombre | Lugar de origen |
1 | Interruptor de aire | Schneider (Francia) |
2 | SOCIEDAD ANÓNIMA | Siemens (Alemania) |
3 | Pantalla táctil | Siemens (Alemania) |
4 | Modular | Siemens (Alemania) |
5 | Relevo intermedio | Schneider (Francia) |
6 | servomotor | Siemens (Alemania) |
7 | Servomotor de accionamiento directo (DDR) | Rexroth (Alemania) |
8 | Detección de presión de alimentación | Bd.sensors/valcom (Alemania/Japón) |
9 | Bomba dosificadora de precisión | Heishin (Japón) |
10 | Cilindro de baja fricción | Tengcang (Japón) |
11 | Reductor planetario | Newcastle (Alemania) |
12 | Cortacircuitos | Schneider (Francia) |
13 | Contactor de CA | Schneider (Francia) |
14 | Relé de estado sólido | Xinda (Taiwán) |
15 | Protección térmica | Schneider (Francia) |
16 | Termostato | Omron (Japón) |
17 | Corrección automática de la desviación | Aibo (doméstico) |
18 | Tensión completamente automática | Control de lazo cerrado PID (de fabricación propia) |
19 | Motor principal de descarga (recepción) | Siemens (Alemania) |
20 | Ojo eléctrico de fibra óptica | KEYENCE (Japón) |
21 | Rodamiento rígido de bolas (cabezal de máquina) | NSK (Japón) |
22 | Rodillo de recubrimiento | Cromado duro (fabricación propia) |
23 | Rodillo guía | Superficie de aleación de aluminio anodizado Φ118, acabado rc0.4 (nacional) |
24 | Convertidor de frecuencia | Rexroth (Alemania) |
25 | Regla de rallado con ajuste de cuchillo | Keens (Japón) |
26 | Ventilador (acero inoxidable) | Hongjian (doméstico) |
27 | Cabezal de extrusión | Mitsubishi |
28 | Manómetro digital | Bode (Suecia) |
29 | Componentes neumáticos | SMC (Japón) |
( B ) Partes vulnerables : | |||||
No. | Nombre | Marca | Cantidad | Tiempo de stock | Observaciones |
1 | Rodillo de acero | autocontrol | 1 pieza / 2 juegos | 30 días | Materiales de cromado importados |
2 | Rodamiento de rodillos de acero | NSK/NTN | Juego 2/1 | 15 días | Según el ciclo de adquisiciones |
3 | Tubo de calentamiento | doméstico | 3 piezas / juego | 1 día |
|
4 | Par termoeléctrico | doméstico | 1 pieza / juego | 1 día | Adaptarse al recorrido de secado más largo |
5 | llave hexagonal interior | doméstico | 1 juego/juego | 1 día |
|
6 | llave inglesa ajustable | doméstico | 1 pieza / juego | 1 día |
|
7 | Anillo de sellado del cuerpo de la válvula | doméstico | 1 juego/ unidad | 1 día |
|
8 | llave dinamométrica | Japón | 1 juego/ unidad | 15 días |
|
9 | Camión elevador de cabezal de matriz | doméstico | 1 juego/ unidad | 15 días |
|
10 | Plataforma de mármol | doméstico | 1 juego/ unidad | 10 días |
|
11 | Tubo de alimentación | doméstico | 12 m / juego | 1 día |
|
12 | Muestreador de postes | doméstico | 1 / juego | 2 días |
|
13 | S él | Tmáx. | 3 juegos / unidad | 15 días |
|
( C ) Sistema de alimentación automático : Un conjunto de sistema de alimentación automático (60L) es estándar.
(D) Color de apariencia : A excepción de la parte de acero inoxidable, el color de la caja se ajusta a la tarjeta de colores estándar proporcionada por el solicitante.
( E ) Funciones del dispositivo:
No. | Proyecto | Parámetro técnico | Notas |
1 | Sistema adecuado | Fosfato de hierro y litio aceitoso o acuoso, óxido de litio y cobalto, manganato de litio, ternario, manganato de níquel, cobalto y litio, titanato de litio, grafito de carbono, etc. |
|
2 | Parámetros operativos del sustrato | Papel de aluminio (Cu): espesor 9 ~ 25um; Ancho 300 ~ 720 mm; Diámetro máximo del rollo: 500 mm; Peso máximo 500 kg; |
|
Lámina de cobre (Cu): espesor 4,5 ~ 30 um; Ancho 300 ~ 720 mm; Diámetro máximo del rollo: 500 mm; Peso máximo 500 kg ; | Luz lateral simple o luz lateral doble | ||
3 | Ancho de diseño de la superficie del rodillo | 750 milímetros |
|
4 | Ancho de recubrimiento garantizado | 200~680 mm |
|
5 | Velocidad de funcionamiento mecánico del equipo | 40 m/min |
|
6 | Velocidad de recubrimiento del equipo | 1-3 2 / min ; | Depende de la condición de secado. |
7 | Adecuado para viscosidad de lodos. | 2000 ~16000 Cps ( polo positivo ) 1000~16000 Cps ( polo negativo ) |
|
8 | Rango de espesor seco de recubrimiento de una sola cara | 40~200 g/m2 |
|
9 | Longitud mínima intermitente | Velocidad de recubrimiento < 5 mm dentro de 15 m/min; Velocidad de recubrimiento superior a 25 m/min < 8 mm; |
|
10 | Longitud mínima de recubrimiento de múltiples secciones | 50 mm | Velocidad de recubrimiento ≤ 12 m/min |
11 | Propiedades de los disolventes | Disolvente aceitoso NMP (sg = 1,033, pb = 204 ℃) |
|
Disolvente acuoso H2O/NMP (gravedad específica = 1,000, punto de ebullición = 100 °C) |
| ||
12 | Contenido sólido adecuado | Electrodo positivo S .C. 60% ± 20% |
|
Polo negativo S .C. 50% ± 15% ( sistema PVDF) S .C. 50% ± 10% ( sistema SBR) |
| ||
13 | Proporción | Electrodo positivo 1,5—2,59/cm2 Polo negativo 1~1,89 /cm2 |
|
14 | Método de recubrimiento | Recubrimiento de doble capa frontal y posterior de 3 etapas con intervalo desigual / seguimiento automático del segundo lado / recubrimiento continuo / recubrimiento de celosía de campo |
|
15 | Modo de cambio de rollo | Manual |
|

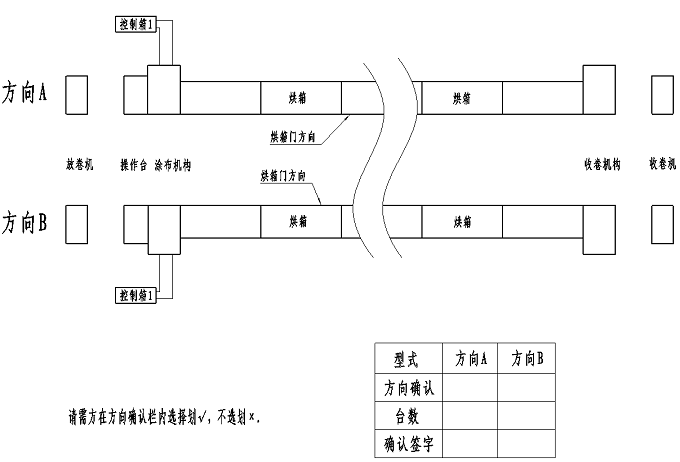

16 | Dirección de ejecución del sustrato | Operación de recubrimiento hacia adelante, avance del sustrato y lámina vacía inversa |
|
( F ) Introducción de la estructura de cada parte :

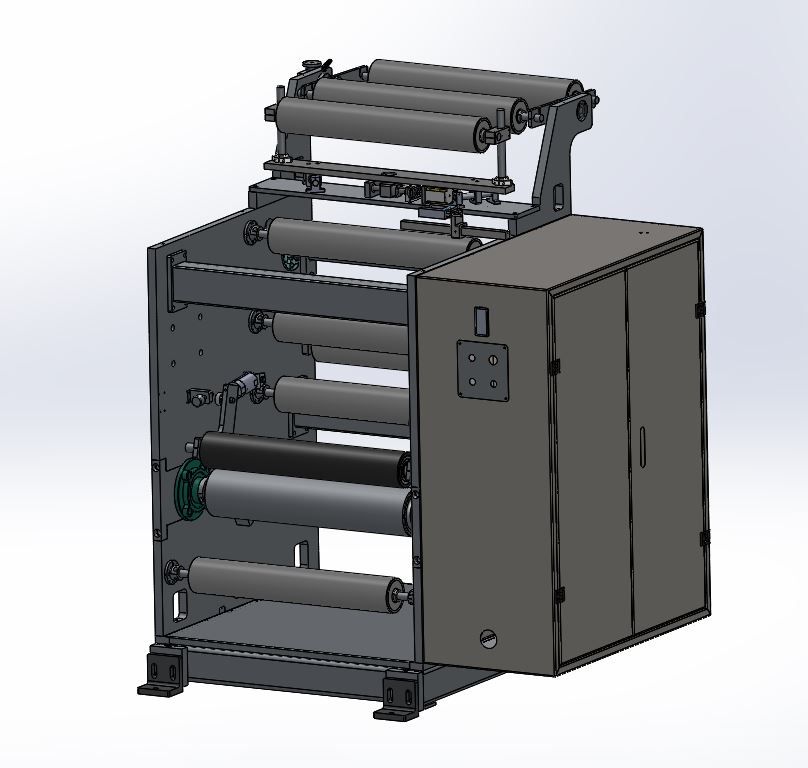

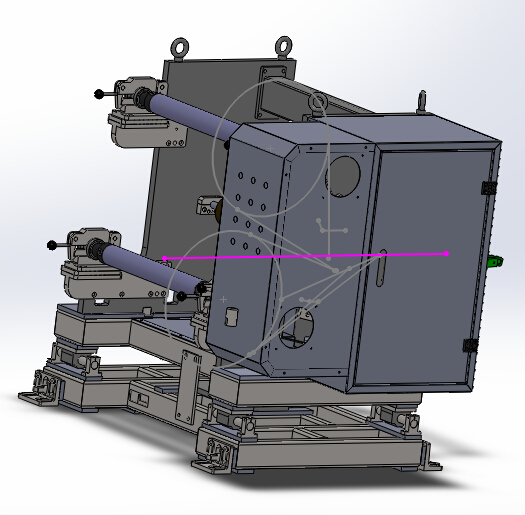

1、 Mecanismo de desenrollado (rebobinado manual de doble brazo y doble soporte) :
No. | proyecto | Parámetro técnico | Notas |
1 | Estructura de instalación de rodillos | Instalación de placa vertical integral con procesamiento CNC (espesor 30 mm). |
|
2 | Tratamiento de superficies de rodillos | Tratamiento de oxidación superficial de rodillos de aluminio metálico, dureza superficial HRC65; Excentricidad circular del rodillo ≤ 20 μm ; Rugosidad superficial Ra0.2; Paralelismo ≤ 0,1 mm; |
|
3 | Sistema de control de tensión | Modo de control de velocidad de doble bucle cerrado: 1. Control síncrono PID del rodillo de giro. 2. El servomotor ajusta la tensión en bucle cerrado. La tabla de visualización de tensión muestra el valor de la tensión. 3. El rango de tensión ajustable es de 0 a 300 N, con una fluctuación de tensión ≤ ± 1,5 %. |
|
4 | Método de corrección | Control automático EPC, carrera 120 mm |
|
5 | Método de enrollado | Desenrollándose hacia arriba y hacia abajo |
|
El rollo se fija con un eje inflable de 3 pulgadas. |
| ||
Eje de expansión de aire doble desenrollador, soporte de doble cara |
| ||
Plataforma de recepción de correa manual, modo de doble barra de presión |
| ||
6 | Dirección de ejecución del sustrato | Adelante y atrás |
|
7 | Velocidad de funcionamiento del sustrato | 50 m/min |
|
8 | Diámetro máximo de desenrollado | Ф500mm |
|
9 | Capacidad máxima de carga del eje inflable | 600 kg |
|
10 | Número de ejes inflables desenrollados | 2 artículos |
|
11 | Sistema de control | Configure el botón de operación de función para completar operaciones como conexión de cinta, pausa, parada de emergencia, rotación hacia adelante y hacia atrás, alineación izquierda y derecha, etc. |
|
12 | Velocidad de desenrollado | La velocidad de desenrollado es controlada por PLC de acuerdo con la velocidad de recubrimiento establecida y los datos de cambio de tensión en tiempo real; La potencia de desenrollado es proporcionada por un motor de CA + reductor de turbina; |
|

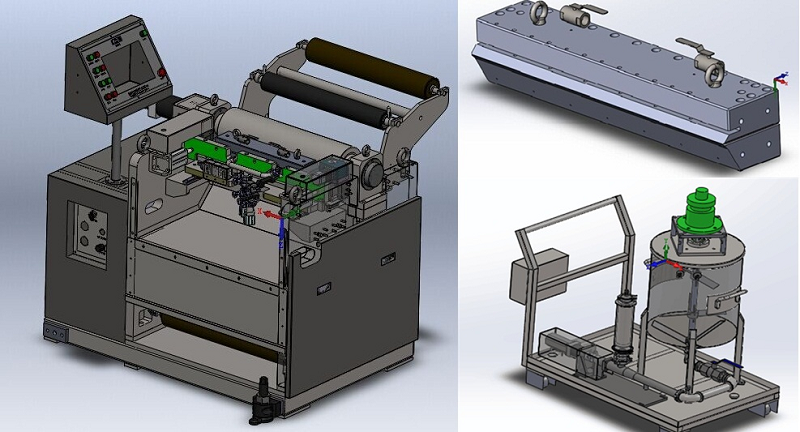

2、 Estructura del cabezal (una capa, dos capas) :
No. | Proyecto | Parámetro técnico | Notas |
1 | Modo de estructura de instalación | El espesor de procesamiento CNC de la estructura de placa vertical integral de 70 mm, el peso total de 2,6 toneladas, aumenta la placa de hierro de apoyo al suelo, reduce el área de apoyo al suelo. |
|
2 | Motor de accionamiento principal | Servomotor |
|
3 | Estructura de rodillo de caucho | Para evitar la inestabilidad de la tensión causada por la no separación de la tensión y garantizar la estabilidad de la densidad de la superficie del recubrimiento. |
|
4 | Ajuste de la distancia entre el cabezal de la matriz y el rodillo de recubrimiento | El servomotor se integra con el sensor de desplazamiento absoluto de alta precisión para el control de seguimiento de bucle cerrado. La distancia se ajusta en la pantalla (1~5000 µm), la resolución de ajuste es de 0,1 µm y la precisión de posicionamiento repetido es ≤± 0,3 µm. |
|
5 | Selección del cabezal de roscar | El labio de la matriz del cabezal de extrusión especial Mitsubishi está fabricado con acero de carburo cementado de alta resistencia al desgaste y a la corrosión, y la superficie está tratada con carburo de tungsteno o nitruro de cromo. La rectitud y planitud son ≤ 1,5 µM. |
|
6 | Estructura de la cavidad de la matriz | Se adopta el cabezal de recubrimiento por ranura (pulverización) de cavidad de presión múltiple, que tiene una fuerte adaptabilidad del proceso y ayuda a equilibrar la presión transversal, a fin de que el espesor del recubrimiento transversal sea consistente; La matriz superior del cabezal de recubrimiento está diseñada con un mecanismo de ajuste de deflexión, que puede ajustar el paralelismo de los labios de la matriz superior e inferior. |
|
7 | Sistema de monitoreo de presión | Monitoreo de presión de alimentación, monitoreo de presión de reflujo, monitoreo de presión de cavidad de matriz; Puede monitorear el proceso de alimentación en tiempo real y dar una alarma cuando hay bloqueo, con una precisión de ≤ 0.001mpa |
|
8 | Sistema de alimentación | Bomba de tornillo de precisión bingshen japonesa (bomba 2nbl15f (sus+epdm)) + servomotor de precisión, un cubo de rotación de 60L efectivo (contenedor de material), y tiene las funciones de detección de nivel de líquido y mezcla de nivel de líquido para evitar la sedimentación y el desbordamiento de la lechada. |
|
9 | Función intermitente del recubrimiento | Se adopta un sistema de válvula de control intermitente servo para garantizar la estabilidad del tamaño del recubrimiento. |
|
10 | Función de adelgazamiento de cabeza y cola | El sistema de válvula de control intermitente servo puede ajustar el tiempo de adelgazamiento de la cabeza y la cola y la carrera del interruptor de la válvula intermitente para ajustar el grosor de la cabeza y la cola en tiempo real. |
|
11 | Función de ajuste horizontal del cabezal de troquel | Adopte una guía de riel lineal precisa y un modo de ajuste horizontal manual, de modo que el cabezal de la matriz se pueda ajustar ligeramente ± 10 mm en la posición horizontal; Asegúrese de la precisión de alineación vertical de los lados frontal y posterior |
|
12 | Emparejamiento y montaje de la parte superior del cabezal de la matriz y la parte inferior del cabezal de la matriz | La llave dinamométrica digital se utiliza para garantizar la consistencia y precisión del montaje del cabezal de matriz. |
|
13 | Tratamiento de superficies de rodillos | Tratamiento de oxidación superficial de rodillos de aluminio metálico, dureza superficial HRC65; Excentricidad circular del rodillo ≤ 20 μm ; Rugosidad superficial Ra0.2; Paralelismo ≤ 0,1 mm; |
|
14 | Rodillo de recubrimiento (rodillo de acero) | La superficie está revestida con cromo duro importado, con un diámetro de Φ 295 mm; |
|
15 | Tensión | Control de tensión constante de bucle cerrado PID totalmente automático, rango de tensión 1 rango 0~50n, precisión de control de tensión ± 1n |
|
16 | Posición de la cabeza independiente | Instalación y funcionamiento antes del secado |
|
17 | Función de alineación láser | La función de alineación láser se utiliza para juzgar manualmente el grado de alineación. |
|
3、 Canal de secado (horno de suspensión)
No. | Proyecto | parámetro técnico | Observación |
1 | Estructura del horno | Las primeras cuatro secciones son la estructura principal del barco de transmisión y las últimas seis secciones son la estructura del horno de suspensión. |
|
2 | Longitud del horno | 40 metros (4 metros/sección, 10 secciones en total) |
|
3 | Textura del material | Acero inoxidable, tanque interior estándar nacional SUS304, tanque exterior estándar nacional SUS201 |
|
4 | Modo de accionamiento del rodillo guía del horno | Las primeras cuatro secciones son la estructura de transmisión principal y las últimas seis secciones son el horno de suspensión. |
|
5 | control de temperatura | Se divide en control de protección para la temperatura de funcionamiento normal y alarma de sobretemperatura. En caso de sobretemperatura, se activa una alarma sonora y visual, y se corta el suministro de energía principal de calefacción. Cada sección se controla de forma independiente. |
|
6 | H forma de comer | Calefacción eléctrica, estructura de circulación de aire caliente. |
|
7 | Potencia de calentamiento del horno de una sola sección | Sección única 24kW/4m (potencia máxima de arranque) |
|
8 | Temperatura en el canal de secado | Diseño Máx. 150 ℃, diferencia de temperatura en el área del horno de sección única ≤ 5 ℃ |
|
9 | Temperatura de la superficie de la caja durante el funcionamiento | ≤45℃ ; El espesor del relleno de algodón es de 100 mm; |
|
10 | Modo de soplado | El soplado de aire superior e inferior, el volumen de aire superior e inferior se pueden controlar respectivamente a través de válvulas, que se pueden ajustar con precisión; Las cámaras de aire superior e inferior comparten el cuerpo calefactor. |
|
11 | Control del volumen de escape de cada sección | Control independiente y ajuste fino mediante válvula mecánica. |
|
12 | Estructura de la boquilla de aire | La dirección de soplado de las primeras cuatro secciones es de 30 grados con respecto a la horizontal, y la ranura de la boquilla de aire está ranurada con un molde especial. Las últimas cinco secciones son ganchos ajustables para la boquilla de aire. |
|
13 | Control del ventilador | Control de contactor de CA |
|
14 | Control de calefacción | Relé de estado sólido |
|
15 | Material para fans | Acero inoxidable SUS304 estándar nacional |
|
16 | Sistema de recuperación de disolventes | No, solo ayudar en la instalación de interfaces |
|
17 | Alarma de concentración de disolvente NMP | Proporcionar interfaz de instalación. (Se cotizará por separado) |
|
18 | Monitoreo de la presión de la cámara de aire | Ninguna (esta función debe citarse por separado) |
|
19 | Volumen de aire de escape | 35000 m3/h máx. |
|
4、 Mecanismo de tracción: (2 juegos)
No. | Proyecto | parámetro técnico | Notas |
1 | Corrección de marcha | Instalado en la salida del canal de secado, control automático EPC, oscilación ± 15 grados, sensor fotoeléctrico |
|
2 | Tensión | Modo de control de velocidad de doble bucle cerrado: 1. Control síncrono PID del rodillo de giro. 2. El servomotor ajusta la tensión en bucle cerrado. La tabla de visualización de tensión muestra el valor de la tensión. 3. El rango de tensión ajustable es de 0 a 300 N, con una fluctuación de tensión ≤ ± 1,5 %. |
|
La partición de tensión se realiza mediante un rodillo de presión y un rodillo de tracción. |
| ||
3 | Modo de estructura de instalación | Instalación de placa vertical integral de centro de mecanizado CNC (espesor 30 mm) |
|
4 | Rodillo de tracción | Rodillo de acero de 160 mm |
|
5 | Rodillo de presión | Rodillo de caucho de Ø 120 mm, superficie de EPDM |
|
6 | Motor de accionamiento | El rodillo de tracción es accionado por un servomotor Siemens + reductor de precisión. |
|

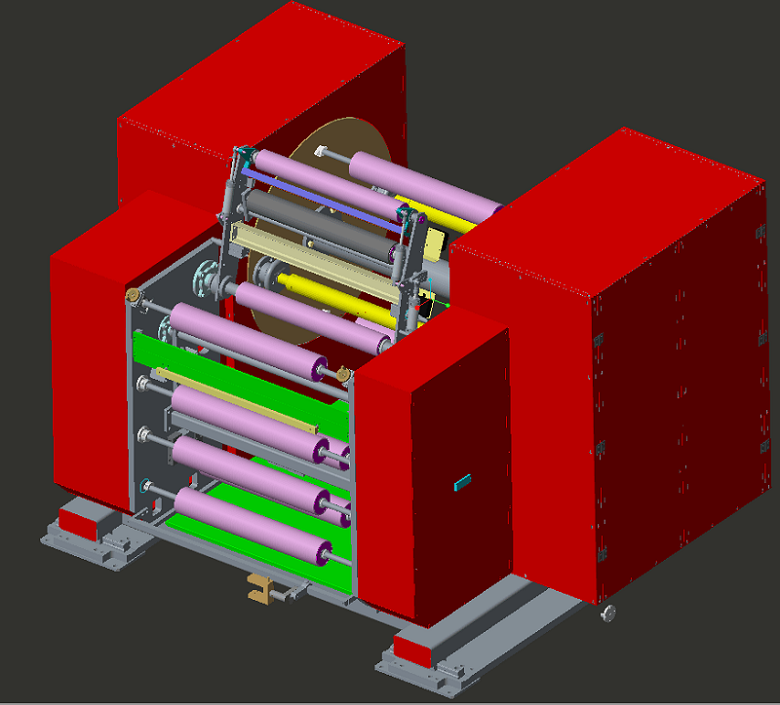

5、 Mecanismo de rebobinado (rebobinado automático de doble eje tipo disco) :
No. | Proyecto | parámetro técnico | Notas |
1. | Modo de estructura de instalación | Instalación de placa vertical integral de centro de mecanizado CNC (espesor 30 mm) |
|
2. | tensión | Modo de control de velocidad de doble bucle cerrado: 1. Control síncrono PID del rodillo de giro. 2. El servomotor ajusta la tensión en bucle cerrado. La tabla de visualización de tensión muestra el valor de la tensión. 3. El rango de tensión ajustable es de 0 a 300 N, con una fluctuación de tensión ≤ ± 1,5 %. |
|
3. | Rectificar la desviación | Control automático EPC, carrera 120 mm |
|
4. | Diámetro máximo del bobinado | Ø800 |
|
5. | Eje inflable Winder | Artículo 2 (norma nacional) |
|
6. | Motor de bobinado | La potencia del bobinado es impulsada por un servomotor Siemens + reductor de precisión. |
|
7. | Capacidad máxima | 600 kg |
|
8. | Modo de cambio de rollo | Función de cuerda y cambio automático sin necesidad de apagar el reloj. |
|
6、 Sistema de control :
No. | Proyecto | parámetro técnico | Notas |
1 | Sistema de control maestro | Pantalla táctil, PLC, módulo, servosistema |
|
2 | Modo de operación | Parada manual, automática y de emergencia; Toda la máquina puede operarse antes y después |
|
La velocidad de la línea de recubrimiento, la configuración del recubrimiento, la configuración del adelgazamiento de cabeza y cola, la frecuencia del ventilador y la configuración de temperatura se pueden configurar, mostrar y registrar a través de la pantalla táctil. |
| ||
3 | Rango de ajuste del recubrimiento y longitud intermitente | Longitud del recubrimiento 20,0 ~ 3200,0 mm |
|
4 | Condición de alarma | Longitud intermitente: 5,0 ~ 3200,0 mm |
|
5 | Función de conteo | Cuando el equipo falla, la pantalla táctil mostrará la pantalla de corrección correspondiente. |
|
6 | Método de ajuste del grosor de la cabeza y la cola | Cantidad de producción / longitud |
|
I II 、 Precisión del equipo
1 、Precisión del hardware
No. | Proyecto | parámetro técnico | Notas |
1 | Rodillo de recubrimiento (rodillo de acero) | Descentramiento circular ≤ 1,0 um, rectitud Ra0,4 ≤ 1,5 um |
|
2 | Corrección de la desviación | ±1 mm |
|
3 | Rodillo de aluminio | Descentramiento circular ≤ 20 um, rectitud ≤ 20 um |
|
4 | Precisión de repetición del control de ajuste de la herramienta | ±0,1 um |
|
5 | Precisión del control de temperatura | ±0,5℃ |
|

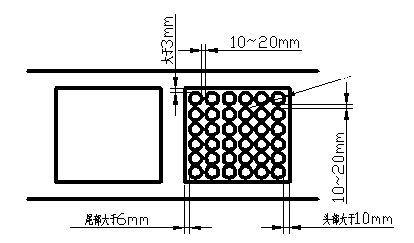

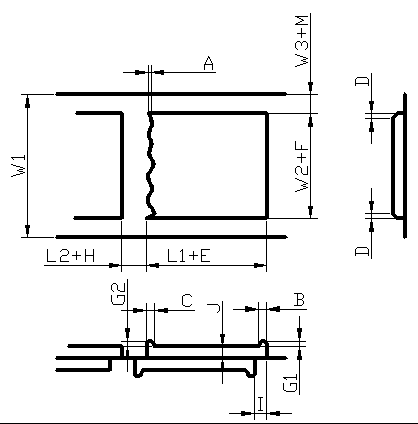

2 、Precisión del recubrimiento
Artículo | Firmar | Parámetros (30 m/min) |
| A (de cola) | ≤ 1 mm (relacionado con la viscosidad de la suspensión y las características del aglutinante) |
B (área anormal de la cabeza) | 5 mm | |
C (área anormal de la cola) | 6 mm | |
D (área de efecto de borde) | ≤3 mm ; Espesor -10 um | |
E (error de longitud) | ±0,5 mm | |
F (error de ancho) | ±0,5 mm | |
M (error de ancho) | ±0,5 mm | |
G1 (espesor de la cabeza) | -5~+5um | |
G2 (grosor de la cola) | -5~+5um | |
H (error en blanco) | ±0,5 mm | |
I (error de alineación positiva y negativa) | ±0,5 mm | |
J densidad de superficie única (eliminar áreas B, C y D) | Dentro del 1,2% | |
Rango de longitud | L1 (duración de la película) | 20,0 ~3200,0 mm |
L2 (longitud intermitente) | 5,0 ~3200,0 mm | |
L1/l2 (recubrimiento + longitud intermitente) | L1 + L2 ≥120 mm |
3 、 Método de medición
A. Área de medición: 3 mm en el borde, 5 mm al final y 5 mm al principio.
B. Medir dimensiones Φ 40 mm o según los requisitos del proceso del demandante
I V 、 Entorno de instalación y uso
1) La temperatura ambiente del cabezal de la máquina es de 20~30 ℃ y la del resto es de 10~40 ℃;
2) Humedad relativa del cabezal de la máquina: HR positiva ≤ 35%, HR negativa ≤ 98% y el resto ≤ 98%;
V , Instalaciones de apoyo
1) Fuente de alimentación: 3Ph 380V, 50Hz, rango de fluctuación de voltaje: +8% - 8%; La potencia de arranque total de la fuente de alimentación es 280KW;
2) Aire comprimido: después del secado, filtrado y estabilización, la presión de salida es superior a 5,0 kg/cm2;
V I 、 Orientación del dispositivo (opcional)
1)
Tabla adjunta: lista detallada de los elementos de inspección de preaceptación y aceptación formal del equipo (los resultados de la inspección se adjuntan al informe de aceptación)
No. | Elementos de inspección | Norma de inspección | Método de inspección |
1. | Parámetros de configuración del dispositivo | Dimensiones generales del equipo: Largo (56000 mm) * Ancho (4000 mm) * Alto (4000 mm) | Cinta métrica |
Longitud del horno: (4 m/sección) × 4) + (4 m/sección × 6 secciones) = 40 m | gobernante | ||
Diámetro máximo de bobinado y desenrollado: φ 600 mm | gobernante | ||
Ancho del rollo: 750 mm |
| ||
2. | Integridad de la composición funcional del equipo | Pieza de desbobinado (función de cambio de rollo manual, tensión, corrección de desviación, eje inflable) | Revisar visualmente el acuerdo técnico y la tabla de configuración del equipo |
Pieza de recubrimiento (base, rodillo de recubrimiento, sistema de alimentación, matriz manest doméstica) | |||
Horno (circulador, sistema de calentamiento, conducto de aire auxiliar externo) | |||
Parte de tracción (corrección de desviación de recorrido, tensión de tracción, conjunto de rodillos de tracción) | |||
Pieza de bobinado (función de cambio de rollo manual, tensión, corrección de desviación, eje inflable) | |||
Sistema de control (armario eléctrico, cableado interno, cableado de canalización externa) | |||
Piezas de entrega (según el contenido del acuerdo técnico) | |||
3. | Confirmación de marca de piezas estándar | 100% según la marca de las piezas adquiridas especificadas en el acuerdo técnico | |
4. | Normas de seguridad | Enclavamiento mecánico y eléctrico, función de autobloqueo, función de protección por inducción; | Inspección visual y funcionamiento |
Aviso de alarma en cada zona antes del arranque del equipo; | Operación | ||
Se deberán colocar señales de advertencia de seguridad en partes peligrosas como movimiento, compresión, corte y fuente de calor; | visual | ||
Botón de parada de emergencia, cuerda de seguridad en el área de mantenimiento interno (al menos 3 lugares); | visual | ||
Cubiertas protectoras para transmisión y partes móviles; | visual | ||
Alarma de sobretemperatura del horno y función de protección de apagado | operación | ||
5. | Prueba de precisión mecánica | Excentricidad circular del rodillo de recubrimiento ≤ 1,0 μm ; Rectitud ≤ 1,5 μm ; Rugosidad de la superficie Ra0,4. | Indicador de cuadrante, herramienta de inspección especial |
Excentricidad circular del rodillo ≤ 20 μm ; Rugosidad superficial Ra0,2 | Indicador de cuadrante | ||
Paralelismo de paso de rodillos ≤ 0,1 mm (excepto en el paso de rodillos del horno) | Indicador de cuadrante, herramienta de inspección especial | ||
6. | Operación de cinta vacía (Opere el material base continuamente a una velocidad de 40 m/min durante aproximadamente 500 m) | Muestreo seccional de 1 m/min → 10 m/min → 30 m/min | Tacómetro |
Sin arrugas en toda el área y sin rayones en la superficie del sustrato. | visual | ||
Todas las partes móviles funcionan suavemente sin ruidos anormales; La correa de transmisión está libre de desviaciones y desgaste; | visual | ||
Ajuste de temperatura de cada sección del horno: temperatura normal ~ 150 ℃ | Operación e inspección visual | ||
El bobinado, desenrollado y la corrección de la desviación de tracción se realizan de forma suave y sin sacudidas continuas. | Operación e inspección visual | ||
A excepción de la corrección de desviación y el horno, la desviación del material base de cada rodillo es ≤± 1 mm; desviación del sustrato del rodillo de recubrimiento ≤ 0,5 mm | calibrador | ||
Valor de ajuste de tensión 5 ~ 300 N | Operación e inspección visual | ||
Al arrancar y parar, la fluctuación de tensión es de ± 5 N; Fluctuación de tensión ± 1 N durante el funcionamiento normal; | Operación e inspección visual | ||
7. | Inspección del revestimiento Operación de recubrimiento de 30 m/min 1200 m) | La velocidad de recubrimiento es de 30 m/min y el método de recubrimiento puede realizar un recubrimiento continuo e intermitente. | Ajuste de parámetros |
El sistema de alimentación y la tubería están bien sellados sin fugas de material. | visual | ||
La apariencia de la superficie recubierta es buena, sin partículas, rayones, lámina expuesta y bordes abultados deficientes. | visual | ||
Precisión de densidad de un lado: error de peso ≤± 1,2 % (excluyendo el rango de 8 mm en el borde) | Balanza electrónica micrométrica | ||
Precisión de densidad de la superficie de doble cara: error de peso ≤± 1,5 % (excluyendo el rango de 8 mm en el borde) | Balanza electrónica micrométrica | ||
Relave ≤ 1 mm (relacionado con la viscosidad de la pulpa y las características del aglutinante) | gobernante | ||
Área anormal de la cabeza ≤ 8 mm | Regla, micrómetro | ||
Área anormal de la cola ≤ 6 mm | Regla, micrómetro | ||
Área de efecto de borde ≤ 3 mm, -10 ~ +5 um (cambio de viscosidad de la suspensión inferior a ± 300 cps) | Regla, micrómetro | ||
Error de longitud/h error en blanco: ≤± 0,5 mm | gobernante | ||
Error de ancho: ≤± 0,5 mm | gobernante | ||
Grosor de la cabeza y la cola: -5 ~ +5um | Micrómetro | ||
Error de alineación horizontal positiva y negativa: ≤± 0,5 mm | Aguja, regla | ||
Error de alineación longitudinal de los lados frontal y posterior: ≤± 0,5 mm | Aguja, regla | ||
Precisión del control de temperatura del horno de sección única: ≤± 1 ℃ | visual | ||
En el área horizontal a 10 mm por encima del sustrato, la desviación de temperatura de cada punto de un horno de una sola sección: ≤± 3 ℃ | termodetector | ||
Prueba de sequedad, residuo de disolvente: ≤ 1 % (medición de muestreo espacial a temperatura y humedad constantes) | Balanza electrónica micrométrica | ||
Tasa de utilización del equipo: ≥ 97% (proyecto de aceptación formal) | Operación y prueba | ||
Tasa de calificación del producto: ≥ 98% (proyecto de aceptación formal) | Operación y prueba |
