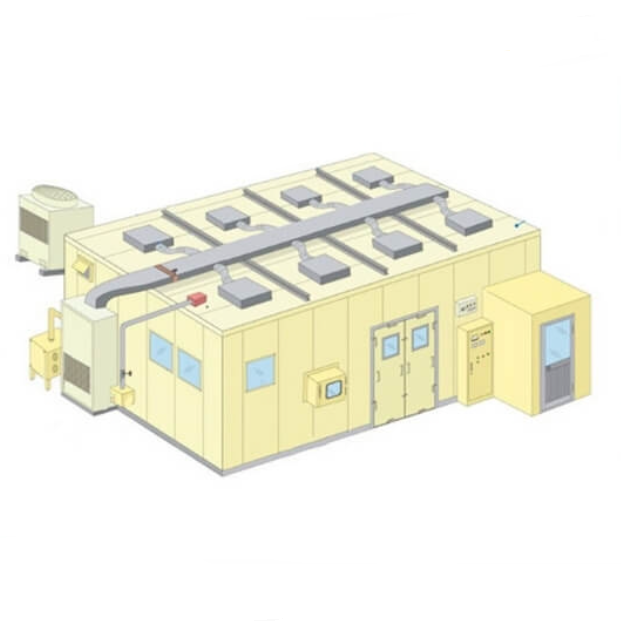

Unidad deshumidificadora y de cámara seca integral para la producción de baterías de litio en bolsas
1.1. Requisitos de purificación de cada sección:
Área de deshumidificación
Área ( ㎡ )
Altura ( m )
Volumen ( ㎥ )
Temperatura ( ℃ )
Punto de rocío ( ℃ )
Persona
Habitación seca
18
2.1
37.8
2 5 ±3
≤-40
3
1. 2 Requisitos del sitio
1. El usuario suministra agua, electricidad y aire a la unidad según sea necesario . Es responsable de la distribución de energía principal al armario de distribución de la unidad de deshumidificación, la unidad de aire acondicionado de techo, la unidad de refrigeración y la bomba de agua . El agua corriente se conecta al punto de reposición del equipo, y las tuberías (aire de suministro, aire de escape, aire de retorno, agua de refrigeración refrigerada) se conectan a la interfaz de la unidad de deshumidificación y el enfriador de agua.
2. El usuario es responsable de la producción de la base de cemento del equipo.
2. Listado de equipos de deshumidificación y control de temperatura :
2.1 lista de especificaciones de equipos regionales
NO.
Nombre del equipo
Volumen de aire de suministro (m³ / h)
Modelo de unidad
Cantidad.
Área utilizada
Unidad de tratamiento de aguas residuales-1
Unidad deshumidificadora rotatoria
3700
TMAX - 37 0 0 SCH
1
Cuarto de secado
3. Base de cálculo para el diseño de selección:

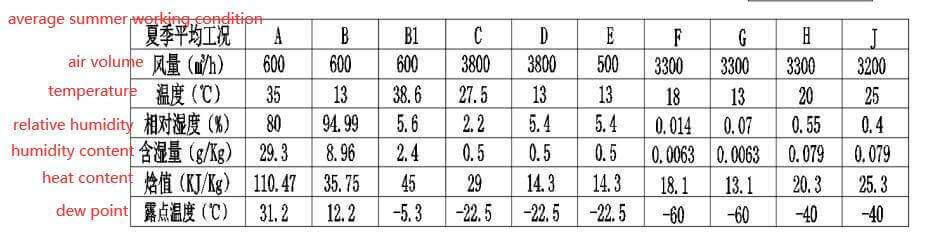

3.1. Parámetros de diseño de aire fresco para usuarios en verano: Para mejorar la estabilidad del sistema, se consideran los parámetros de diseño exterior para condiciones de trabajo adversas: temperatura de bulbo seco de 35 °C , temperatura de bulbo húmedo relativa del 75 % y contenido de humedad absoluta de 27 g/kg.
3.2. Carga del sistema: La intensidad de trabajo ligera genera calor (80-100 W/h por persona). La carga térmica total de la estructura del recinto se calcula entre 60 y 110 W/m², según la disposición del sistema y la fuente de calor interior, con un factor de corrección de altura del 2 %. La carga térmica del equipo se calcula entre el 10 % y el 20 % de la potencia instalada, según el tipo.
3.3. Producción de humedad: a una temperatura de 23 °C , la producción de humedad del personal con poca intensidad laboral es de 80-100 g/h/persona. La carga de ventilación y humedad de la sala climatizada se calcula según su permeabilidad de intercambio de aire de 0,1-0,2. La carga de penetración de humedad del aire de retorno se calcula con base en el volumen de aire de retorno (1-3 % del volumen de penetración de la ventilación). La carga de humedad de la ventilación de la sala seca con baja humedad se calcula con base en el volumen de producción de humedad de 2-5 g/m² de la sala climatizada.
3.4. Volumen de aire del sistema: El volumen de aire fresco (20-50 m³/h por persona) y el mantenimiento de una presión positiva en la sala requieren de 5 a 10 Pa en la sala de secado; se debe asegurar el gradiente de humedad del sistema de secado.
4. Tabla de parámetros de selección de unidad y diagrama de flujo del sistema:
4.1 Esquema de tabla de cálculo para el diseño de selección del sistema de aire acondicionado:
1. Tabla de cálculo del diseño para la selección del tipo de equipo principal: (consulte la descripción de la propuesta técnica para obtener la base del diseño)
No.
Clasificación regional
Área de temperatura y humedad constantes
0
Unidad de deshumidificación n.°
Unidad de tratamiento de aguas residuales-1
1
Nombre del taller
Cuarto de secado
2
Área (M2)
18
3
Altura del techo (m)
2.1
4
Volumen (M3)
37.8
5
Requisitos de temperatura y humedad
T ≤ 2 5 ℃ punto de rocío ≤ -40 ℃
6
Carga de infiltración del sistema de ventilación (g)
261
7
Carga térmica del recinto de secado (W)
3102
8
Volumen de aire de diseño
3700
9
Modelo de equipo
JD - 3700SCH
10
Tasa de ventilación de diseño
97.9
1 1
Capacidad de deshumidificación de diseño (g/h)
261
12
Eliminación de calor de diseño (W)
3102
13
Temperatura del aire de suministro y punto de rocío
13 ℃
14
Volumen de aire
CMH
Volumen de aire fresco (CMH)
600
Volumen de aire de deshumidificación del corredor
4200
Volumen de aire de regeneración (CMH)
500
Volumen de aire de suministro (CMH)
3700
15
Consumo de energía del equipo
KW
Potencia de calefacción regenerativa (kW)
25
Potencia del ventilador de regeneración (kW)
0,75
Potencia del ventilador de tratamiento (kw)
3
Potencia del motor del accionamiento del corredor (kW)
0.13
Potencia total en verano (kw)
29
16
Carga de refrigeración (kw)
41.7
4.2. Diagrama de flujo del sistema:

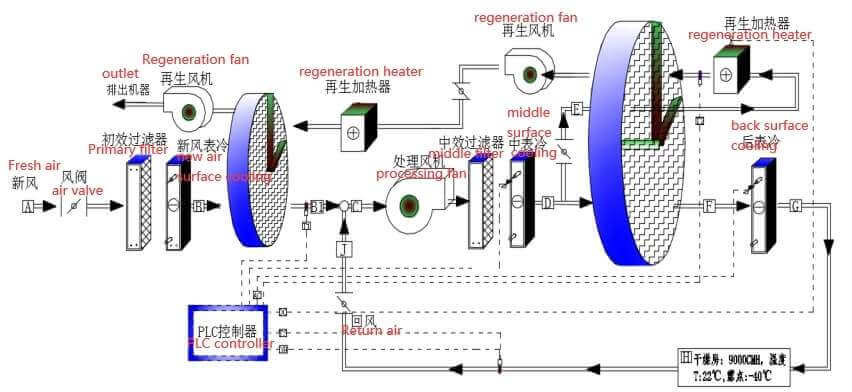

AHU-1 selecciona el diagrama de flujo del sistema TMAX-3700SCH de la unidad de deshumidificación del corredor:
Nota: La unidad de deshumidificación del corredor se compone de: sección de filtro primario, sección de enfriamiento de la etapa frontal, sección de deshumidificación del corredor, sección de enfriamiento trasero, sección del soplador, sistema de regeneración, sistema de control y sistema de refrigeración.
6. Lista de piezas
6.1. Lista de componentes principales de la unidad de deshumidificación rotativa:
Piezas de la unidad
Introducción del material
Marca
Especificación
Corredor de deshumidificación importado
Adoptando el tamiz molecular de gel de sílice sueco PROFLUTE y el tamiz molecular compuesto estadounidense de alta calidad; el corredor tiene una tasa de tamaño de agente higroscópico de hasta 82%, fuerte capacidad de absorción de humedad en un entorno de baja temperatura y baja humedad, resistencia a altas temperaturas y larga vida útil.
por encargo
Tamiz molecular de gel de sílice de primera línea / tamiz molecular de gel de sílice de segunda línea
Caja unitaria, marco
Adoptando el diseño modular de puente antifrío, popular a nivel internacional, con placa de acero de doble capa de alta calidad, coloreada y rellena de poliuretano, espumado y moldeado en una sola pasada. Marco de perfil de aleación de aluminio, de apariencia atractiva, compacto, con excelente aislamiento térmico y de humedad, sin condensación.
Aluminio Yizhong
Tablero interior y exterior de caja de acero de color de 0,5 mm / capa de aislamiento de tablero de caja de poliuretano de 30 mm
Enfriador de superficie
El uso de tubos de cobre sin costura para expandir y conectar las aletas de aluminio corrugado de película de agua clara tiene una alta eficiencia de intercambio de calor, baja resistencia al aire y un uso duradero y confiable.
Enfriador de reloj personalizado TMAX (conjunto de enfriador de aire fresco/medio/trasero)
Tubo de cobre de 15,88 x 0,5 mm
Tubo de calentamiento eléctrico regenerativo
Varilla calefactora eléctrica de acero inoxidable con forma de U
Tmáx.
Potencia de entrada de 2KW
filtrar
Se puede lavar repetidamente y tiene una larga vida útil. Un solo uso, una sola preparación.
Tmáx.
Placa de filtro de efecto primario tipo G4/bolsa de efecto medio tipo F6
ventilador centrífugo
Ventilador centrífugo de alta eficiencia, baja vibración y bajo nivel de ruido, rendimiento estable y fiable, aislamiento clase F y protección IP54. Con dispositivo de protección contra sobrecalentamiento.
Zhaoqing Detong o equivalente
Serie 6-35
Motorreductor de rodadura
Engranaje de engranaje preciso, sin ruido, larga vida útil, con dispositivo de protección de control de temperatura.
Dongli de Taiwán o equivalente
Serie 5IK
Cadena de corredores
Corrección automática de desviación, ajuste automático de la tensión.
Tmáx.
/
Control eléctrico
El control eléctrico adopta el sistema original de Siemens Schneider Electric. El sistema está equipado con múltiples protecciones, como ventilador regenerativo, motor de rodete, protección de enclavamiento para calado de rodete y calefacción regenerativa, y protección contra sobretemperatura de la calefacción regenerativa. El cable es de la marca Jinlongyu. Integra funciones de control, medición, señalización, protección, ajuste y otras funciones.
Costa Kunlun/Siemens
PLC S7-200CN/pantalla a color MCGS/contactor Siemens 3TB/interruptor de aire Schneider IC65
Estructura interna
Producción de pintura en horno/pulverización de placas laminadas en frío, resistencia a la corrosión y al envejecimiento.
/Schneider
Chapa de acero galvanizado de 2 mm para pintura para hornear
Dispositivo receptor de agua de la superficie inferior
placa de acero inoxidable 304
Tmáx.
acero inoxidable de 2 mm
Dispositivo de retención de agua
Baja resistencia, peso ligero, resistencia a la corrosión, resistencia al envejecimiento.
Tmáx.
Cortina húmeda hidrofóbica de 100 mm
Sello del corredor
El sistema de calentamiento regenerativo utiliza caucho fluorado de silicona VITRON resistente a altas temperaturas, y el sello de arco circular del canal incorpora un sello de caucho de silicona resistente al desgaste. La diferencia de presión entre la zona de tratamiento y la zona de regeneración puede alcanzar los 1200 Pa para garantizar la estanqueidad.
Tmáx.
Tira de sellado de silicona roja (12 cm x 2,3 mm)
Chasis de la unidad
Soldadura de acero de 14/6 canales, proceso de pulverización de pintura asfáltica de dos capas
