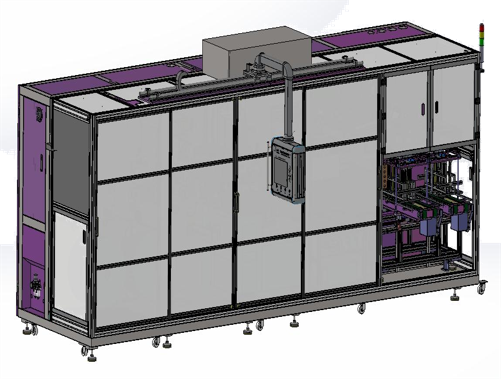

Máquina de recubrimiento y troquelado intermitente de alta velocidad

Características

1. Mecanismo de desbobinado doble con cambio rápido de rollo, uno para operación y otro de respaldo.
2. Tres sistemas de alineación: desbobinado, durante el proceso y de matriz, garantizando una precisión extrema en la formación del producto.
3. Rectificadora de coordenadas con cuchillas de acero de tungsteno para un mecanizado preciso, con guía hexagonal japonesa para una mayor vida útil de las herramientas.
4. Detección de margen bilateral: el servomotor ajusta automáticamente la longitud de alimentación, eliminando errores de desalineación del recubrimiento y garantizando la precisión de las dimensiones de las pestañas del producto.
5. Recepción de material bidireccional de alta velocidad con brazos mecánicos de doble movimiento.
6. Eliminación de polvo y hierro sin contacto, eliminando el polvo en ambas caras de las hojas del producto.
7. Ventilador FFU montado en la parte superior para suministro de aire, sistema de extracción de polvo industrial con presión negativa en múltiples estaciones de trabajo, como troquelado y recepción de material, que promueve la circulación de aire interna y elimina partículas en el aire.

 Especificación

Proyecto	Parámetro
Eficiencia de producción	>180 ppm
Tamaño de la rebaba	Vas12um; Vbs12um
Precisión de corrección de desviación	≤±0,1 mm
Precisión en la formación de rebanadas	±0,2 mm
Vida útil del moho	1. Después de cada reparación del molde, se puede utilizar no menos de 1,5 millones de veces; 2. El número de veces que se puede reparar el molde ≥ 10 veces;
Precisión de recepción de la caja de material	±0,5 mm
Tasa de calificación	≥ 99,8% (defectos causados únicamente por la máquina)
Tasa de crecimiento de los cultivos	≥ 98% (fallos causados únicamente por la máquina)
Dimensiones generales	Ancho 1750 mm x Largo 7000 mm x Alto 2350 mm
Capacidad de carga/peso	Aproximadamente 3000 kg; >650 kg/m²
Fuerza	Trifásico CA 380 V; Fluctuación de voltaje ± 10 %; Potencia: 30 kW; Frecuencia: 50 Hz
Aire comprimido	0,5-0,7 Mpa (5-7 kgf/cm2), dosificación 400 L/min



Proyecto	Parámetro
Método de punzonado	Punzonado de moldes de metal
Sistema material	Recubrimiento continuo de material de bobina de lámina de electrodo después del corte, con terminal de salida en un lado
Diámetro del rollo	≤ 600 mm
Diámetro interior del tambor	3"/6"
Error de bobinado del polo	士3mm
Error de flexión en forma de serpiente de la placa polar	±1 mm/m
Diferencia de altura del borde de la onda polar	<2 mm
Ancho del poste W	60~200 mm
Longitud del poste L	80~300 mm
Longitud de oreja de poste H	10~30 mm
Distancia del borde de la oreja del polo Q	5-20 mm
Ancho de oreja de poste P	10~50 mm
Material del cinturón de oreja de poste X	0~2 mm
RB redondo	2~5 mm
Esquinas redondeadas RA	Esquina interior redondeada	Esquina exterior redondeada

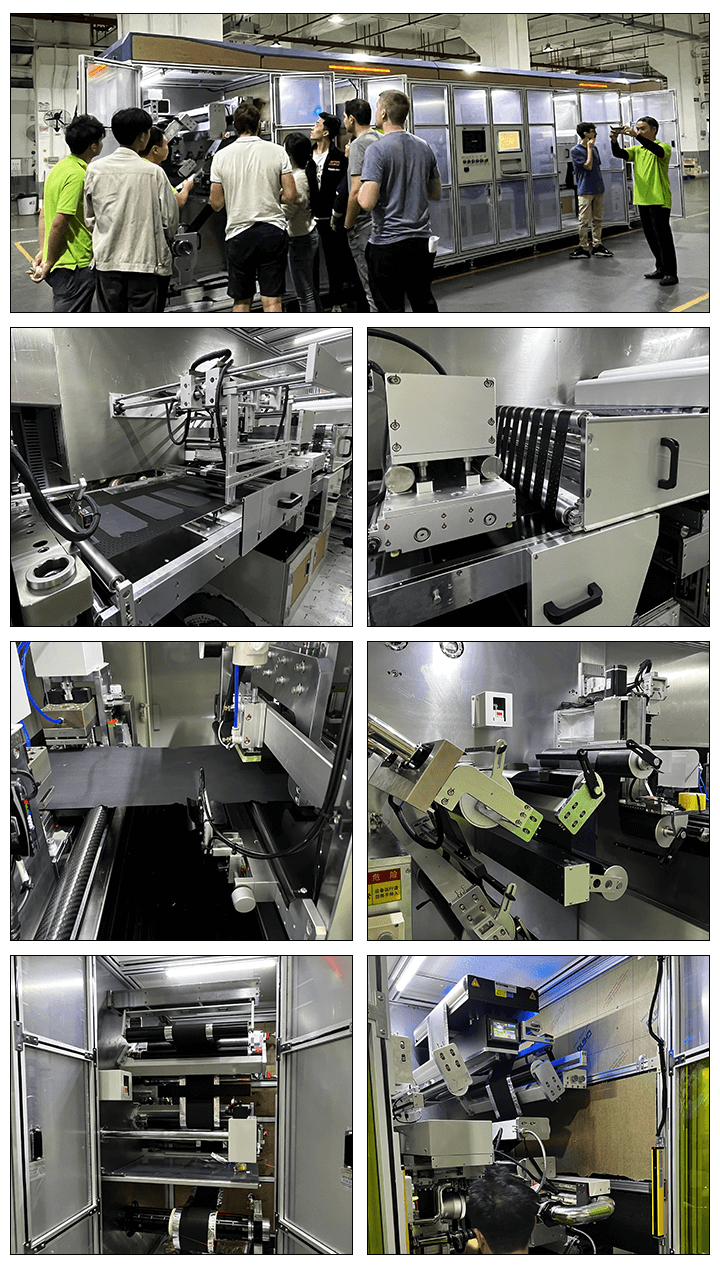

Planta de ensamblaje de producción
