Apiladora de doble estación de alta velocidad

1. Parámetros e imagen del equipo

Artículo	Especificación
Tamaño	Largo  3410 x  Ancho  17600 x  Alto  1900 mm
Peso	3000 kg ; ( carga de suelo requerida >  450 kg/ m² )
Fuerza	Sistema trifásico de 5 cables, CA 380 50 Hz
aire comprimido	0,5-0,7 MPa (5 kgf-7 kgf/cm 2 ) Seco, anhidro ;
Temperatura / humedad	5-35 ℃ ;  10-60 %
Aire/polvo	Sin polvo conductor; Gas libre de sal y gas corrosivo;
Campo magnético y vibración	No debe haber impactos ni vibraciones evidentes; No debe haber interferencias de campo magnético que afecten al dispositivo ;

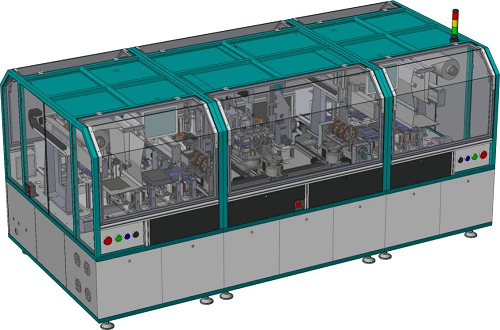

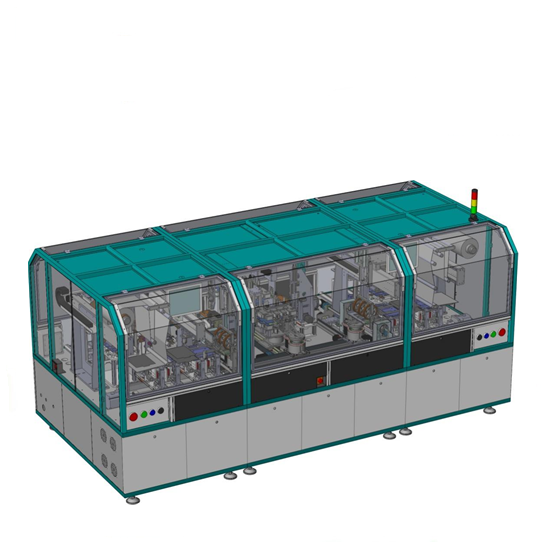

Esquema de la máquina	Observaciones : La cubierta del equipo adopta perfil de aluminio + acrílico.

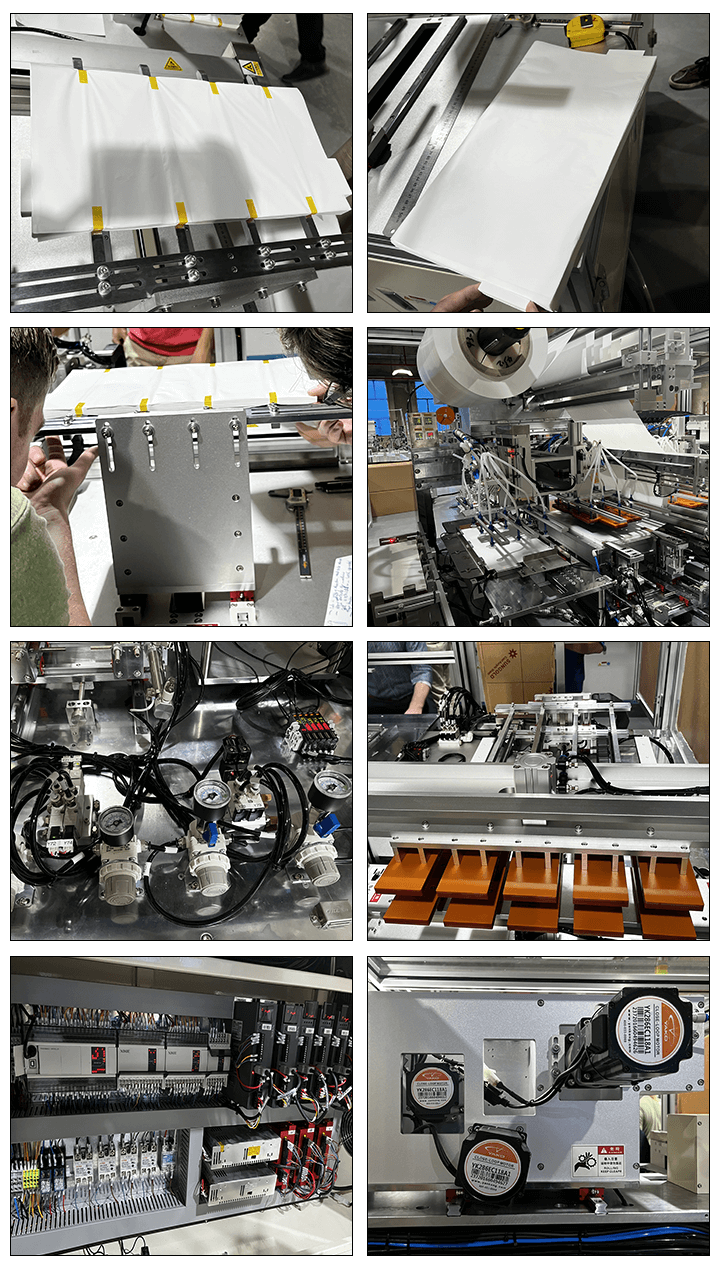

2. Introducción del equipo

2.1 Descripción general del equipo

Este equipo se utiliza principalmente para la laminación en forma de "Z" de  baterías prismáticas  .



2.2 flujo de trabajo

2.2.1 El  separador  se desenrolla activamente y se introduce en la mesa de laminación a través del mecanismo de tensión.

2.2.2 La mesa de laminación impulsa el  separador  para que se mueva hacia adelante y hacia atrás para colocar el  electrodo .

2.2.3 Dos juegos de ventosas manipuladoras toman respectivamente la hoja negativa y la hoja positiva después de formar la bolsa de las dos cajas de material de la izquierda y las apilan en la mesa de laminación después del posicionamiento mecánico.

2.2.4. Las dos estaciones apilan la película simultáneamente. Tras finalizar la laminación, el núcleo eléctrico se transfiere sucesivamente a la estación de encolado mediante el manipulador para realizar el encolado lateral automático. Se inicia la siguiente estación simultáneamente.

Laminación automática de células.

2.2.5 Después del pegado, apilado y recepción automáticos completos al mismo tiempo.



2.3  Características del equipo

2.3.1  Mecanismo separador  : desenrollado activo; control de tensión;   corrección  del separador ; precisión de alineación del separador  +/-0,3 mm;

2.3.2 Precisión de laminación: garantizar la precisión general del  electrodo  en la laminación para alcanzar +/- 0,3 mm a través del posicionamiento preciso del  electrodo ;

2.3.3 Eficiencia de laminación: la velocidad de laminación puede alcanzar 0,5 s-0,8 s/pieza;

2.3.4 Protección contra el polvo: la caja de material y el preposicionamiento están equipados con cubiertas de protección contra el polvo efectivas;

2.3.5   Detección del ángulo  del electrodo : detecta el ángulo del electrodo  para evitar que el  ángulo del electrodo  se pliegue dentro de la celda después de un plegado anormal;

2.3.6 evitar la detección del ángulo faltante de la  pestaña  del  electrodo y evitar que los  electrodos , como el cierre y la tracción de la  pestaña  del  electrodo  y el ángulo faltante, se apilen en el núcleo eléctrico;

2.3.7 detectar la dirección de la  pestaña  para evitar que el  electrodo  se apile en el núcleo eléctrico después de que   se invierta la pestaña ;

2.3.8 En particular, el fondo de la celda es un separador continuo de dos capas  .



3 、 Especificación

Artículo	Parámetros técnicos del proceso de aceptación
Tiempo de apilamiento  de un solo chip  (doble estación)	0,5 ～0,8 s/pieza ( Varía según el tamaño del  electrodo y esta velocidad es el doble de la velocidad de la estación)
Tiempo auxiliar de celda única	≤12-15S
Precisión adyacente del  electrodo  y  el separador	Desviación central ±0,3 mm
Precisión de alineación de la cara del extremo del separador	±0,3 mm ( excepto  el separador del rollo de cola )
Precisión de alineación de electrodos adyacentes	±0,2 mm
Precisión general de alineación del  electrodo	±0,3 mm
Apilamiento de capas	Se puede configurar dentro del rango de espesor.
Tarifa calificada	99%
Tasa de movilización	98%
Cantidad de pegado	Cantidad ajustable (hasta 9 capas de pegamento)



4 、Configuración del equipo

SN	Nombre del componente	Cantidad/juego		Instrucción
1	caja de material de electrodos		8	Enchufe en caja de material especial; Cuatro juegos de electrodos positivos y negativos respectivamente, con un amplio rango ajustable
2	mecanismo auxiliar de alimentación de electrodos		4	Mecanismo de cepillado y agitación; Dispositivo de soplado de aire y succión de polvo;
3	mecanismo de elevación de alimentación de electrodos		4	Asegúrese de que el manipulador pueda absorber de forma fiable el  electrodo ; Alarma de apagado automático por falta de material
4	mecanismo de tensión del separador		2	Desenrollado activo del  separador , tensión constante
5	sistema de corrección de la desviación del separador		2	Corrección de desenrollado y corrección de recuperación;
6	Módulo de preposicionamiento		4	Posicionamiento mecánico preciso; Se instalan dispositivos de recolección de polvo y mecanismos de absorción de polvo.
7	Manipulador de laminación		4	El servoaccionamiento garantiza que el manipulador pueda agarrar y colocar el  electrodo  de forma fiable; Recuperación del servoaccionamiento de la caja de alimentación
8	Mecanismo de ventosa de alimentación		4	Boquilla de vacío
9	Mesa de laminación		2	Traslación y elevación de la mesa de laminación accionada por servomotor: un tornillo de bolas de precisión realiza el movimiento alternativo de la mesa de laminación.
10	Módulo de sujeción del manipulador		1	El manipulador realiza automáticamente la transferencia de células eléctricas.
11	mecanismo de corte del separador		2	Mecanismo de cuchillo caliente
12	Mecanismo de pegado con cola “C”		1	Se puede configurar la posición de pegado y la cantidad de pegado lateral alrededor (incluido el centro de la oreja del poste).
13	Mecanismo de apilamiento y obturación		1	Las  baterías se apilan y descargan automáticamente y se retiran en lotes.
14	Sistema operativo eléctrico		1	Operar con pantalla táctil, con parada de emergencia, interruptor de encendido y otros botones.
15	Sistema de control		1	Los aparatos eléctricos, circuitos de gas, etc. se instalan en el interior del equipo para ahorrar espacio y facilitar el mantenimiento.
16	Placa base del marco		3	Color: gris claro
17	Guardapolvo		1	Perfil de aluminio + cubierta acrílica
18	Mecanismo de recolección de polvo		1	Recolección de polvo del soplador; Preposicionamiento, caja de material
19	sistema de vacío		1	Fuente de vacío proporcionada por el cliente



5 、Especificación del proceso

5.1 Especificación del material

Especulación. Material	Material	Largo (mm )	Ancho (mm)	T (mm)	Diámetro interior (mm)	Diámetro exterior (mm)
Cátodo	Hoja	70 ～250	90 ～200	0,05 ～0,25	——	——
Ánodo	Hoja	70 ～250	90 ～200	0,05 ～0,25	——	——
Pestaña de cátodo	——	10 ～40	10 ～50	——	——	——
Pestaña de ánodo	——	10 ～40	10 ～50	——	——	——
Separador	Rollo	——	100 ～200	0,012 ～0,04	φ76,2	φ300
Cinta	Rollo	20-40	10 ～30	0,02 ～0,05	φ76,2	φ150



Nota: 1. La longitud del  electrodo  indica el tamaño del  electrodo  en la dirección de la  pestaña , excluyendo la longitud de la  pestaña ;

2. El  electrodo  no presenta caída de polvo ni ondulaciones evidentes, y la rebaba perpendicular al  electrodo  es inferior a 15 um. El error de troquelado es inferior a 0,2 mm.

3. Los materiales entrantes del  electrodo  no presentan deformaciones ni alabeos evidentes, y los materiales entrantes del  electrodo  no presentan adherencias evidentes;

4. Error serpentino del  separador : +/-0,2 mm/M.



5.2 Especificación de la celda

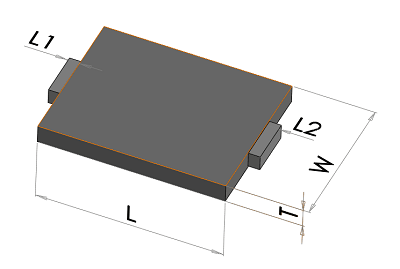

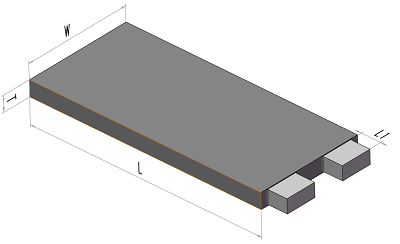

Artículo	Especificación	Diagrama esquemático de  la batería
Núcleo de batería  L	70 ～250 mm
Núcleo de batería  W	90-200 mm
Núcleo de batería  T	5-30 mm
Pestaña  expuesta  1	≤40 mm
Dirección de la pestaña	Ipsilateral
Cuando la  pestaña  está en el mismo lado , L+L1≤	300 mm
Espaciado de tabulaciones	≥20 mm

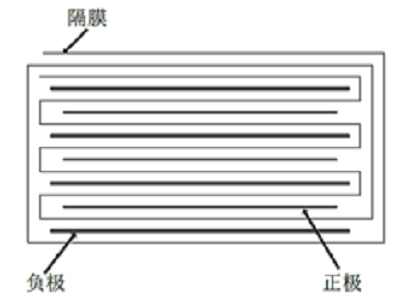

5.3  Diagrama de apilamiento

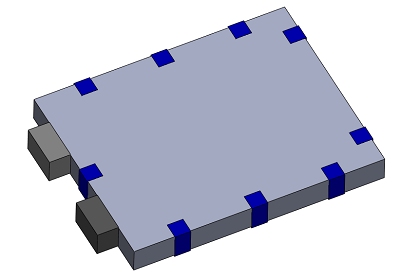

Diagrama de la batería	Diagrama de pegado

6 、Lista de  repuestos principales

SN	Nombre	Marca	Observación
1	Diseño y fabricación de máquinas y hardware	CREAR ALEGRÍA Tecnología Jingyi
2	Cilindro	SMC/  AIRTAC
3	interruptor magnético	SMC/  AIRTAC
4	carril guía lineal	HIWIN Taiwán Shangyin
5	Tornillo de bola	HIWIN/TBI
6	Servomotor/controlador	autobús Xinjie
7	válvula solenoide	enfermedad renal crónica (ERC)
8	SOCIEDAD ANÓNIMA	Xinjie
9	sensor	Panasonic/Keyence
10	Fibra óptica	Panasonic/Keyence
11	pantalla táctil	Kinco





7 、Lista de piezas de repuesto

SN	Nombre	Especificación	Proveedor	Observación
1	Ventosa de vacío	ZP2-TB15MTS-B5	Personalizado	Es necesario limpiarlo todos los días y el ciclo de entrega es de 10 días.
2	Ventosa de plástico	11*10*85	Personalizado	Es necesario limpiarlo todos los días y el ciclo de entrega es de 10 días.
3	Varilla de succión de vacío	ZPT-2K10-B5-A10	Personalizado	El ciclo de entrega es de 10 días.
4	Filtro de vacío	AZFC200-06	SMC/AIRTAC	Es necesario limpiarlo periódicamente cada semana.
5	Interruptor de anillo magnético	D-M9N	SMC/AIRTAC	El ciclo de entrega es de 10 días.
6	Interruptor de proximidad	GX-F8A	Panasonic	El ciclo de entrega es de 10 días.
7	Placa de prensado	Personalizado	Personalizado	El ciclo de entrega es de 10 días.



 8 、Lista de entrega



SN	Nombre	Cantidad	Unidad	Observación
1	Máquina apiladora automática	1	colocar
2	Herramientas aleatorias	1	colocar	Herramientas
3	Especificación de entrega	1	colocar
4	Informe de calidad	1	colocar
5	Instrucción	1	colocar
6	Repuestos incluidos (y lista)	1	colocar
7	Lista de piezas de repuesto	1	colocar





9. Requisitos del entorno de instalación y de las instalaciones de apoyo

1)  Temperatura ambiente : = 2,5 ℃ ± 5 ；

2)  humedad relativa : 4 5 ≤RH ;

3 ）Asegúrese de que el aire en el sitio sea seco y suave ;

4 ）fuente de alimentación : 380 V , trifásica, 5 cables, 50 HZ, rango de fluctuación de voltaje : +8% ～–8% ；la potencia total de la fuente de alimentación no es inferior a 15 K w ；

5) Aire comprimido: después del secado, filtrado y estabilización: la presión de salida es superior a 5,0 kg/cm2 .
