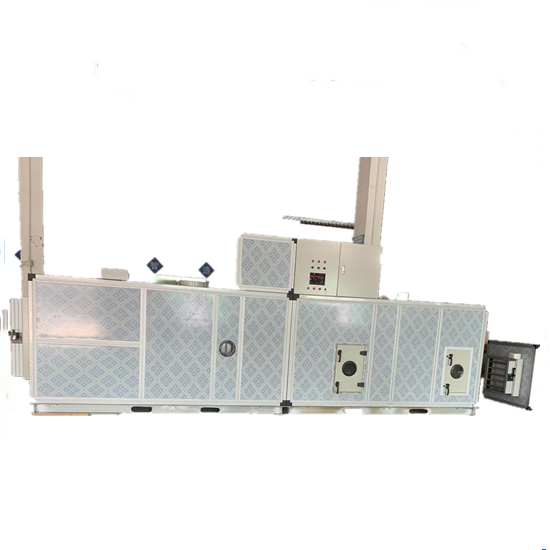

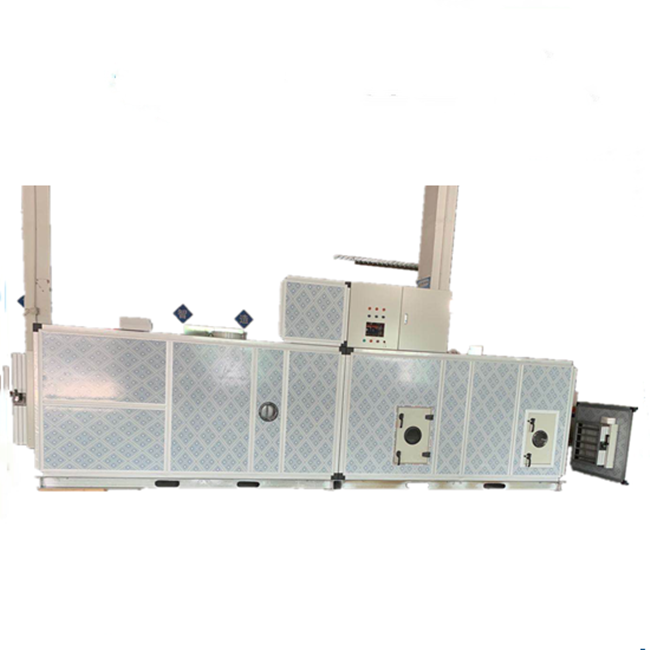

Sistema de  deshumidificación y secado de alto nivel

Especificación

Nombre del producto	Volumen de suministro de aire : m³/h	Modelo	Cantidad	Usar región
Unidad deshumidificadora	1300	JD - 1300 SCHX	1 juego	Taller de inyección de líquidos



Número de serie	Clasificación regional		Área de temperatura y humedad constantes
1	Volumen : m ^3		75.3
2	Requisitos de temperatura y humedad		T=2 5 ± 2 ℃     El punto de rocío ≤ -40 ℃ / -8 ℃
3	Nivel de purificación		Purificación del aire de retorno a un nivel de 300000
4	Carga húmeda total: g/h		4100
5	Carga térmica total:W		454
6	Volumen de aire de diseño		1300
7	Tiempos de cambio de aire de diseño		21
8	Capacidad de deshumidificación de diseño (g/h)		541.4
9	Eliminación de calor diseñada (W)		5000
10	Temperatura del aire de suministro y punto de rocío		13 ℃/ -65 ℃
11	Volumen de aire :  CMH	Volumen de aire fresco : CMH	500
		Volumen de aire de deshumidificación del corredor	1400
		Volumen de aire regenerado : CMH	500
		Volumen de aire de retorno :  CMH	900
		Volumen de suministro de aire :  CMH	1300
Consumo energético de los equipos	KW	Potencia de calefacción regenerativa :  kw	Antes: 12/Después: 8
		Potencia del ventilador de regeneración : kw	1.1
		Potencia del ventilador de tratamiento :  kw	2.05
		Potencia del motor de tracción a las ruedas : kW	Antes: 0,025/Después: 0,025
		Potencia total de verano : kW	24

Nota:

La unidad de deshumidificación se compone de una sección de filtro de efecto primario, una sección de enfriamiento de superficie de etapa delantera, una sección de deshumidificación de corredor, una sección de enfriamiento de superficie trasera, una sección de soplador, un sistema de regeneración, un sistema de control y un sistema de refrigeración.

Características de configuración:

La unidad de deshumidificación de baja humedad con corredor está compuesta por una sección de filtro de eficiencia primaria, una sección de enfriamiento superficial de aire fresco, una sección de enfriamiento superficial frontal, una sección de deshumidificación de corredor, una sección de ventilador intermedio, una sección de aire mezclado, una sección de deshumidificación de corredor de etapa trasera, una sección de enfriamiento superficial trasero, una sección de soplador, una sección de filtro de eficiencia media, un sistema de regeneración y un control. Sus características estructurales son las siguientes:

1.  Estructura de la unidad

La unidad adopta una estructura de marco de diseño industrial, que tiene las siguientes características:

1) El marco está fabricado con perfiles de alta calidad, con superficie endurecida y resistente al desgaste, excelente resistencia mecánica, tamaño preciso, apariencia atractiva y peso ligero. La película protectora anodizada en la superficie mejora su apariencia y la hace más resistente a la corrosión.

2) Estructura compuesta, diseño sin puentes térmicos, excelente aislamiento térmico y buena hermeticidad. Además, se han aplicado materiales aislantes de caucho y plástico en la cara interior del marco para prevenir aún más los puentes térmicos.

3) El marco de toda la unidad adopta el diseño modular del colector internacional, con una estructura flexible y un mantenimiento y desmontaje convenientes; especialmente para estructuras de unidades grandes y supergrandes, es fácil de montar en el sitio.

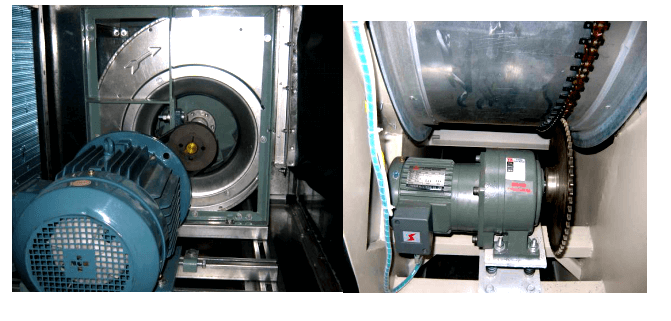

2  Ventilador y motor

1) Los ventiladores y motores son productos de excelente calidad y renombre mundial que cumplen con estrictos estándares de calidad. El ventilador utiliza una marca reconocida, con ventiladores centrífugos de doble entrada y ventiladores centrífugos de inclinación hacia atrás, todos ellos sometidos a rigurosas pruebas profesionales de equilibrio dinámico y estático. Además, se ha seleccionado un software de aplicación profesional para ventiladores, lo que permite obtener las mejores características de funcionamiento y eficiencia.

2) El motor es un motor asíncrono totalmente cerrado refrigerado por aire con aislamiento de clase F y fuente de alimentación estándar: 380 V / 3 Φ / 50 Hz.

3) Los componentes del ventilador y el motor de la unidad están equipados con dispositivos de amortiguación únicos. La salida de aire del ventilador y el gabinete están conectados de forma flexible, lo que minimiza la vibración y el ruido de toda la unidad, satisfaciendo así las necesidades de uso en diversas aplicaciones industriales y comerciales de alto nivel.

3. Bandeja de agua seca

Hay una "bandeja de agua seca" de acero inoxidable especialmente diseñada en la sección de enfriamiento de la superficie frontal para drenar el condensado, que puede drenar el condensado a tiempo y tiene una curva de presión diferencial incorporada.

4.  Aceite C

Todas las bobinas están diseñadas específicamente con software informático según los requisitos de los usuarios y las necesidades reales, para garantizar que cumplan al máximo con las condiciones de trabajo. La estructura de la bobina consiste en tubos de cobre sin costura con aletas de aluminio corrugado expandidas. Los tubos de cobre están dispuestos de forma escalonada, con un diseño corrugado de aletas de aluminio, lo que garantiza una alta transferencia de calor y resistencia al aire en el fondo, satisfaciendo así las necesidades de refrigeración y calefacción a gran escala. Diversos esquemas de diseño de circulación de tuberías son suficientes para proporcionar a los usuarios la mejor velocidad de flujo y una resistencia al agua razonable. Todas las bobinas han sido probadas a 2,5 MPa.

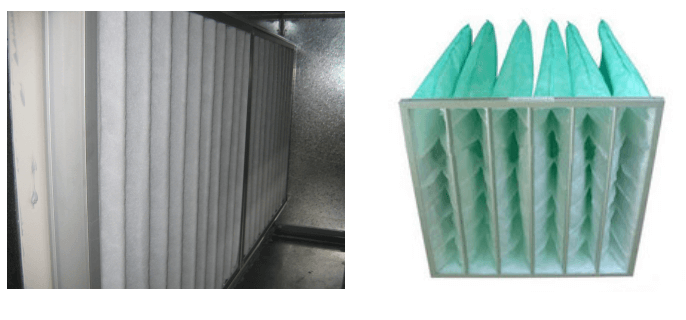

5. Filtro

El filtro estándar de la unidad es un filtro de efecto primario plegado de placa AAF o un filtro de fibra química termosellado, con una eficiencia de filtración G4 (80-90 % de eficiencia de conteo de peso); el filtro de efecto medio utiliza tela no tejida tipo bolsa F6, y la entrada de aire de regeneración utiliza una malla de acero inoxidable, de larga vida útil y fácil de limpiar. La unidad cuenta con una puerta de acceso fácil de abrir en la posición del filtro para su inspección y reemplazo; todo el acero del filtro está instalado en la ranura deslizante para facilitar su extracción.

6. Sección de deshumidificación de ruedas

① La parte clave de la deshumidificación adopta la rueda de gel de sílice pflue importada de Suecia, con una tasa de carga de pegamento de más del 82%, que es adecuada para ocasiones de alta humedad; el portador de panal es fibra cerámica, que tiene buena resistencia al agua y al fuego; el absorbente de temperatura está hecho de síntesis química, fuerte, con gran capacidad de absorción de humedad, profunda profundidad de absorción de humedad, buena combinación de fuerza del absorbente de humedad y la fibra, y se puede lavar con agua, lo que tiene una larga vida útil Por más de diez años.

② La exclusiva estructura de accionamiento de la rueda, el dispositivo de autotensión y el sistema de sellado de contacto garantizan un funcionamiento eficaz y fiable de la rueda. El dispositivo de derivación puede seleccionarse para aumentar el volumen total de aire del sistema y reducir el volumen de la unidad.

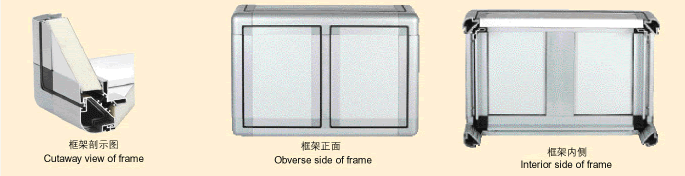

7. Marco de la unidad

El marco de aleación de aluminio está fabricado con aleación de aluminio de alta calidad. Su superficie está endurecida y desgastada. Presenta una excelente resistencia mecánica, un tamaño preciso, una apariencia atractiva y un peso ligero. La película protectora anodizada de la superficie de aluminio mejora su apariencia y la hace más resistente a la corrosión. La estructura compuesta patentada del marco de aleación de aluminio, con sus dos secciones interior y exterior unidas por una tira de plástico ABS, elimina el puente térmico y ofrece un excelente aislamiento térmico y una buena hermeticidad. Además, se han aplicado materiales aislantes de caucho y plástico en la cara interior de la aleación de aluminio para prevenir aún más el puente térmico.

El marco de toda la unidad adopta el diseño modular del colector internacional, con una estructura flexible y un mantenimiento y desmontaje convenientes; especialmente para estructuras de unidades grandes y supergrandes, es fácil de montar en el sitio.

8.  Panel de  doble cubierta

El panel de la unidad estándar es una superficie de doble capa, que tiene las siguientes características estructurales:

① La placa exterior está hecha de acero de alta calidad, con tratamiento múltiple y pintura de horneado. La placa interior de la placa inferior es de acero inoxidable para prevenir la proliferación de bacterias y cumplir con los requisitos de purificación.

② El material de aislamiento térmico en el centro de los paneles interior y exterior es poliuretano rígido de espuma de alta presión, fabricado con equipos importados de Italia. Su aislamiento acústico y térmico es superior al del material de aislamiento térmico general, lo que lo hace resistente al deterioro tras años de uso. La placa de doble capa de esta estructura ofrece el mejor rendimiento en conservación del calor, prevención de incendios, resistencia, rigidez, limpieza y aislamiento acústico, y evita la condensación en la carcasa al utilizarse en diversas condiciones de trabajo.

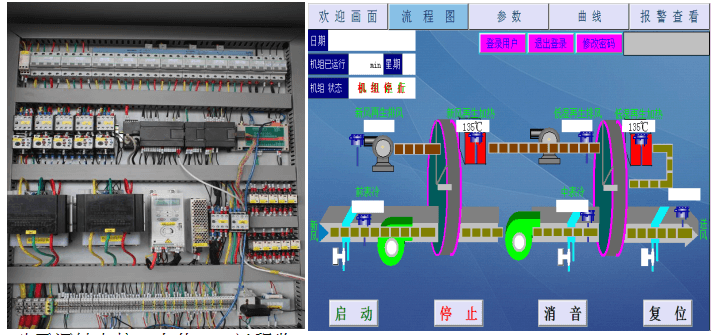

9. Sistema de control de la unidad

La unidad está equipada con control local, considerando completamente la parada del corredor, la regeneración por sobretemperatura, la sobrecarga del ventilador, la protección contra fugas por pérdida de fase y la alarma anormal, lo que la hace fácil de operar, segura y confiable. (Al mismo tiempo, la unidad puede proporcionar monitoreo remoto de fallas e iniciar una interfaz de contacto pasivo para cargar el  sistema de prueba remoto DCS ). Los datos de operación de todo el sistema de secado se pueden cargar a la computadora remota a través de la interfaz de operación RS-485 en el PLC para su monitoreo). Todo tipo de parámetros de rendimiento y parámetros de estado de los puntos interiores y exteriores se pueden consultar y configurar en la computadora superior. Los componentes eléctricos son de Siemens, Schneider y otras marcas reconocidas. Configure control, medición, señal, protección, regulación y otras funciones.

10.  Deflector de agua: deflector de agua de cortina húmeda

11.  Cárter de  alto nivel :

En la sección de refrigeración frontal, se encuentra una bandeja recolectora de agua de acero inoxidable especialmente diseñada para la descarga del condensado. Esta bandeja permite una descarga puntual y está equipada con una válvula unidireccional. De esta manera, el usuario ya no necesita realizar un codo de drenaje independiente.

12.  Tira de  sellado :

Incorpora cuatro juntas esféricas de Viton de alta calidad y una instalación preajustada para mejorar el sellado. La junta de la sección del canal divide el flujo de aire en aire de tratamiento y aire de regeneración. Cuando la diferencia de presión entre ambos lados alcanza los 1200-1500 Pa, la junta puede sellar eficazmente el aire y el aire húmedo en el compartimento central.

13. Regeneración P  arte :

Protección cuádruple de calentamiento de regeneración (protección contra sobretemperatura del calentamiento de regeneración, protección contra sobretemperatura del aire de regeneración, protección contra sobretemperatura del corredor, protección contra sobretemperatura de la caja de calentamiento de regeneración), el ventilador de regeneración está interconectado con la calefacción eléctrica, para evitar que la unidad se queme debido a un corte de energía repentino y una gran cantidad de almacenamiento de calor en la caja.

14. Componentes eléctricos  :

Se utilizan marcas reconocidas como Siemens, Schneider y otras. Se configuran funciones de control, medición, señalización, protección, regulación y otras.

15.  Manómetro de  presión diferencial  :

El manómetro diferencial de aguja facilita la lectura de datos y cumple con los requisitos de la certificación ambiental GMP. El manómetro diferencial de columna de líquido no cumple con dichos requisitos.
