Máquina de inyección de electrolito líquido para investigación de baterías de celdas prismáticas en laboratorio

1、 Descripción general del equipo

Ámbito de aplicación: Proceso de inyección de líquido de batería de carcasa de aluminio, modelo de batería aplicable: dimensiones externas, espesor 15-30 mm, ancho 65-148 mm, alto 130-145 mm; La posición del orificio se fija como se muestra en la siguiente figura;

Volumen de inyección: El volumen de inyección de referencia es de 150 g y la capacidad de producción real está relacionada con la densidad celular, el volumen de inyección y la velocidad de succión celular.

Aire comprimido: 0,5-0,8Mpa (proporcionado por el cliente);

Vacío: -0.090.095 Mpa (proporcionado por el cliente);

Gas seco (nitrógeno): presión de trabajo 1 Kpa~40 Kpa (proporcionada por el cliente);

Punto de rocío: Ninguno;

Color del equipo: acero inoxidable y aleación de aluminio color natural.



2、 Flujo del proceso

1. Instale la batería en el dispositivo (operación manual).

2. Coloque el dispositivo con la batería instalada en la estación de inyección de líquido y estabilícelo (operado manualmente)

3. Presione el pedal debajo de la torre y alinee la aguja de inyección con la entrada de la batería.

4. El tanque de almacenamiento inferior y la batería comienzan a aspirar y, simultáneamente, se inicia el programa de la bomba de inyección. El electrolito se inyecta en el tanque de almacenamiento superior según la cantidad establecida (la bomba se activa automáticamente).

5. Una vez llenado el depósito superior, la válvula central se abre. Al estar el depósito inferior y la batería en vacío, el electrolito fluye automáticamente hacia el interior del depósito inferior y la batería.

6. Luego, la siguiente posición de taza y batería se operan alternativamente con vacío y nitrógeno, y el programa realiza ciclos alternados con vacío y nitrógeno según el tiempo, frecuencia, valor de presión, etc. establecidos (completado automáticamente), lo que permite que el electrolito sea absorbido rápidamente por el electrodo.

7. Una vez finalizada la absorción, el dispositivo avisa mediante sonido y luz que el proceso ha finalizado. En ese momento, retire la caja de la batería o continúe con el siguiente proceso (manual).



3、 Parámetros técnicos

No	Parámetros del equipo	parámetro	Nota
1	Dimensiones externas	Largo 1000 mm x  Ancho 700 mm x  Alto 880 mm	Consulte el producto real para obtener más detalles.
2	Depósito superior e inferior	Tamaño : Largo 120 mm *  Ancho 160 mm *  Alto 130 mm
3	Bandeja	Cada bandeja puede contener 5 baterías (baterías con carcasa de aluminio cuadrada)
4	Bomba eléctrica	Bomba eléctrica de cerámica de un solo cabezal de 28 mm sin anillo de sellado dinámico	Salida de líquido con cabezal de bomba simple ajustable de 0,1 a 10 ml
5	Velocidad de la bomba	Velocidad 1-60 revoluciones por minuto (cuanto mayor sea la velocidad, más rápida será la velocidad de inyección)
6	Precisión de una sola bomba	La precisión de inyección de líquido de la bomba de un solo cabezal es de ± 0,5 %, con un círculo único de 0,05 a 10,0 g.	Bomba de reposición
7	Tamaño de bomba individual	480 mm * 150 mm * 160 mm (consulte las dimensiones externas)	Consulte el producto real para obtener más detalles.
8	Peso del equipo	850 kg Presión de apoyo del suelo: ≥ 400 kg/m²	Consulte el producto real para obtener más detalles.
9	Presión de aire de trabajo	0,1-0,45 MPa/cm² (es decir, 0,1-0,45 MPa)
10	Potencia nominal	1,5 kW	Consulte el producto real para obtener más detalles.
11	Tasa de utilización	≥ 97% (fallos causados por el equipo, excluyendo partes vulnerables)

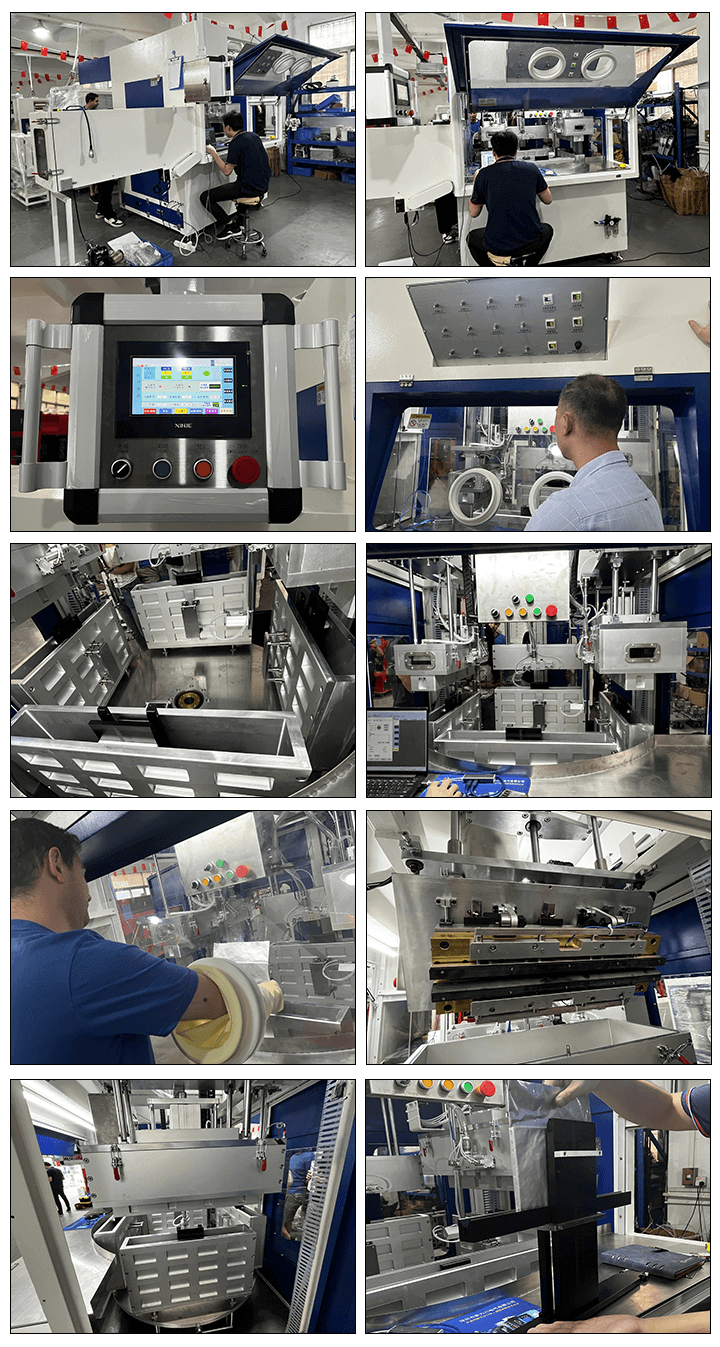

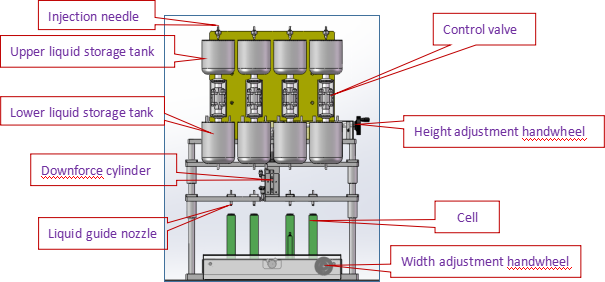

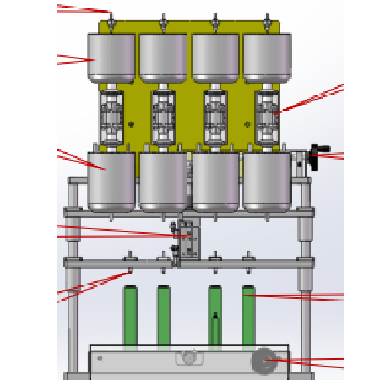

4、 Diagrama esquemático de la distribución de los componentes de inyección de vacío:

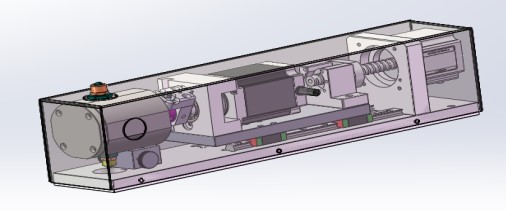

Bomba de inyección de líquido (imagen solo como referencia)

Modelo: DDB-10ml-1A

Bomba variable digital, ajuste de parámetros, sin necesidad de apretar tornillos a mano;

Velocidad máxima de inyección de líquido por segundo: 10 g por revolución;

Precisión: 10 g/revolución menos del 0,25 %

Método de control, el PLC externo se puede controlar automáticamente o el interruptor de pedal externo se puede operar manualmente;



Dimensiones generales de la máquina de inyección de líquido:

1. 600 mm de largo x 700 mm de ancho x 880 mm de alto, con una estación de trabajo a cada lado. La máquina de inyección de líquido está fabricada en aleación de aluminio, PVC y metal.

2. Las copas de líquido superior e inferior y las ventosas están hechas de acero inoxidable resistente a la corrosión, y el anillo de sellado está hecho de material resistente a la corrosión.

3. El soporte de fijación de la batería está hecho de PVC resistente a la corrosión;

4. DELTA/Huichuan Inovance adoptado por PLC;

5. El cilindro es proporcionado por Taiwan AirTAC;

6. Los componentes neumáticos del equipo adoptan productos AirTAC/STNC Sono Tiangong y marcas reconocidas;

7. El deslizador del riel guía es HIWIV Taiwan Silver.

8. El motor paso a paso adopta el control Leisei LEADSHINE/R&D.

9. Pantalla táctil Vinylon WEINVIEW.

10. Equipado con una bomba de inyección de líquido eléctrica de un solo cabezal;

11. Equipado con un sistema automático de suministro, almacenamiento y presión constante de electrolitos;



5、Función y descripción del equipo:

1. Bandeja de batería: se configuran 2 bandejas, con 5 baterías instaladas en cada bandeja (ajustadas manualmente mediante volante).

2. Eficiencia de inyección: 5 baterías/20 minutos (consulte el volumen de inyección de 150 g, que puede variar según el volumen de inyección real).

3. Función completa: instale manualmente la batería seca en el soporte, luego colóquela en la estación de inyección para posicionarla, inyecte, aspire, absorba y suene la alarma automáticamente después de que se complete la absorción para esperar la extracción manual de la batería antes de instalarla.

4. Requisito de precisión de inyección de líquido: La precisión de inyección de líquido es de ± 0,5%.

5. El volumen de inyección de líquido debe ser ajustable de 0 a 150 g (operación manual).

6. Se pueden configurar y ajustar el tiempo de bombeo de vacío, el grado de vacío, el número de vueltas de la bomba de inyección de líquido, la presión de presurización y el tiempo.

9. El tiempo de bombeo de vacío, el grado de vacío, la presión de presurización, el tiempo de presión, etc. se pueden configurar y ajustar en la pantalla táctil, con un puerto serie externo para que los compradores integren el control de forma remota.

10. Todos los accesorios del equipo deben estar fabricados con materiales resistentes a la corrosión.



6、 Principales marcas de componentes del equipo

No	Nombre		Cantidad	Nota
1	Controlador (PLC)	Inovance/Dalte/Omron	1 juego	------
2	interfaz hombre-máquina	Weinview/XINJE/MCGS	1 juego	------
3	Motor paso a paso	Dalte/LEISAI	3 juegos	Un juego de eje X de inyección de líquido y un juego de bomba
4	Controlador paso a paso	LEISAI/YAKO	3 unidades	------
5	Bomba de un solo cabezal	Kingwin	1 unidad	Bomba de inyección variable de un solo cabezal
6	válvula neumática	NANVA /ZKV/ChuanNai	28 juegos	Tanque de almacenamiento grande, tanque de almacenamiento de electrolitos y sistema de vacío.
Algunas piezas de repuesto no están listadas una por una, sujetas a la configuración real



2. Repuestos

No	Nombre	Calidad del material	Modelo	Cantidad
1	Anillo de sellado	Caucho EPDM	12 * 2	2 pares de cortesía como estándar
2	Anillo de sellado de la bomba 1	Caucho EPDM	Diámetro exterior:  Φ 12 * 2	2 de cortesía de la configuración estándar
3	Anillo de sellado de la bomba 2	Caucho EPDM	Diámetro exterior : Φ 38 * 2	2 de cortesía de la configuración estándar



3. Tabla de repuestos principales

No	Nombre	Cantidad	Nota
1	Controlador (PLC)	1 juego	------
2	interfaz hombre-máquina	1 juego	------
3	Sistema de almacenamiento y suministro de líquidos	2 juegos	Tanque de almacenamiento de líquido, válvula de bola de control, interruptor de nivel de líquido
4	Controlador paso a paso	3 juegos	Bomba de inyección de líquido
5	Motor paso a paso	3 juegos	Bomba de inyección de líquido
6	Bomba de inyección de líquido de un solo cabezal	1 juego	1 unidad * 1
7	válvula neumática	28 juegos	Tanque de almacenamiento de líquidos
8	cilindro	2 juegos	------
9	soporte	2 juegos
Algunas piezas de repuesto no están listadas una por una, sujetas a la configuración real



7、Requisitos del entorno de instalación

1. Espacio de instalación;

2. Aire comprimido: después del secado, filtrado y estabilización, la presión de salida es mayor a 5,0-7,0 kgf/cm² (es decir, 0,5~0,7 Mpa);

3. Fuente de alimentación: CA 220 V/380 V/50 Hz/60 Hz;

Requisito de fuente de vacío: se aplica vacío a través de un tubo de vacío de diámetro interno de 60 mm para aumentar el grado de vacío de la cavidad de 60 L de 0 KPa a -90 KPa en 1,5 segundos.
