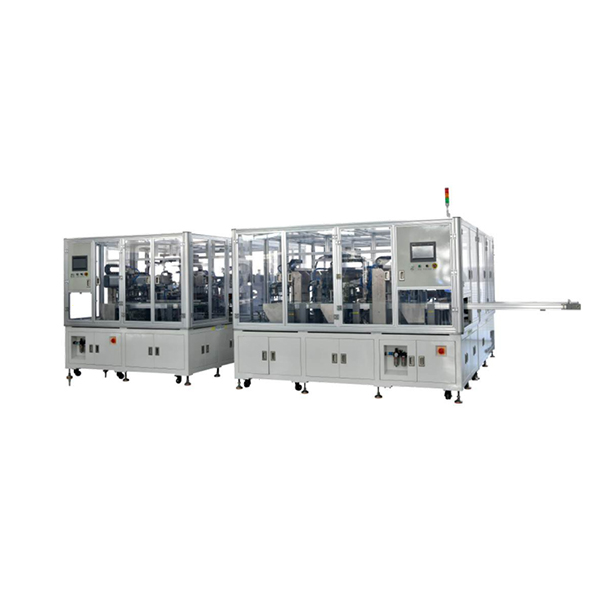

Máquina de soldadura automática para soldadura de lengüetas en la fabricación de celdas prismáticas

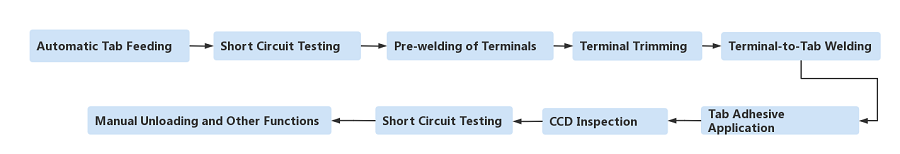

Flujo de trabajo

Especificación

Proyecto	Parámetros
Eficiencia de producción	150 tipos  ≥ 12 ppm; 300 tipos  ≥ 8 ppm
Precisión de la posición de la pole	± 0,3 mm
Precisión de la posición del adhesivo	± 0,5 mm
Tasa de calificación	≥ 99%
Tasa de cultivo	>98%
Dimensión	Ancho 6000 x Largo 4000 x Alto 2350 mm
Peso/carga	>75 0 kg/m2
Fuente de alimentación	Trifásico CA 380 V; fluctuación de voltaje ± 10 %; potencia: 30 kW; frecuencia: 50 Hz
Aire comprimido	0,5~0,7 Mpa (5~7 kgf/cm2), dosis 200 L/min

Modelo	TMAX- ZTHHJX-150	TMAX- ZTHHJX-300
Longitud de la celda	45~150 mm	120~300 mm
Ancho de celda	35~100 mm	80~200 mm
Espesor celular	3~10 mm	4~12 mm



Planta de ensamblaje de producción
