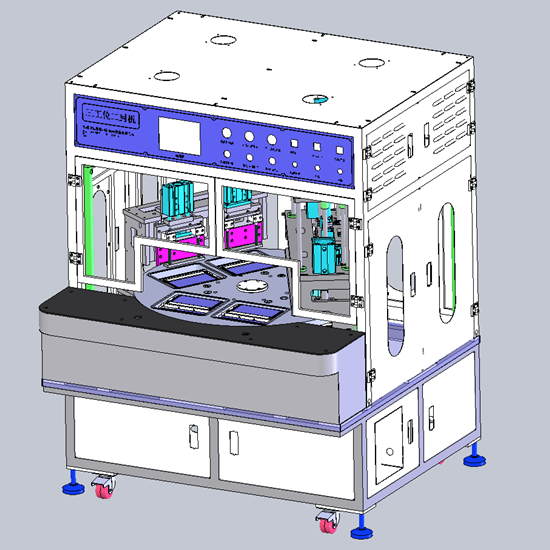

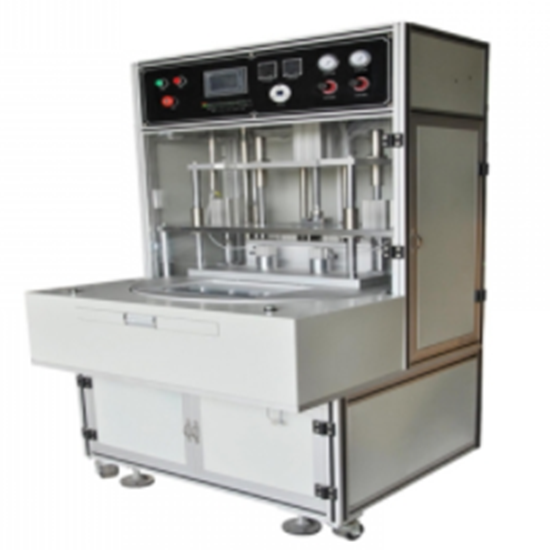

Máquina automática de sellado final y recorte de bordes de tres estaciones y dos cámaras

Esta máquina es ideal para el sellado al vacío final de celdas de litio y la eliminación de bordes de bolsas de aire. Coloque manualmente la celda de batería en el mecanismo de alimentación de la plataforma giratoria. La dirección de alimentación de la batería es hacia abajo. Gire el alimentador a través de la plataforma giratoria. (La plataforma giratoria se coloca en 3 posiciones y gira 120 grados cada vez). La plataforma giratoria de alimentación gira a su posición e inicia el sellado de bordes. Ingrese a la estación de recorte a 120 grados para recortar los bordes. Después del recorte, gire 120 grados para volver a la posición de carga, retire manualmente el material y repita la operación anterior.

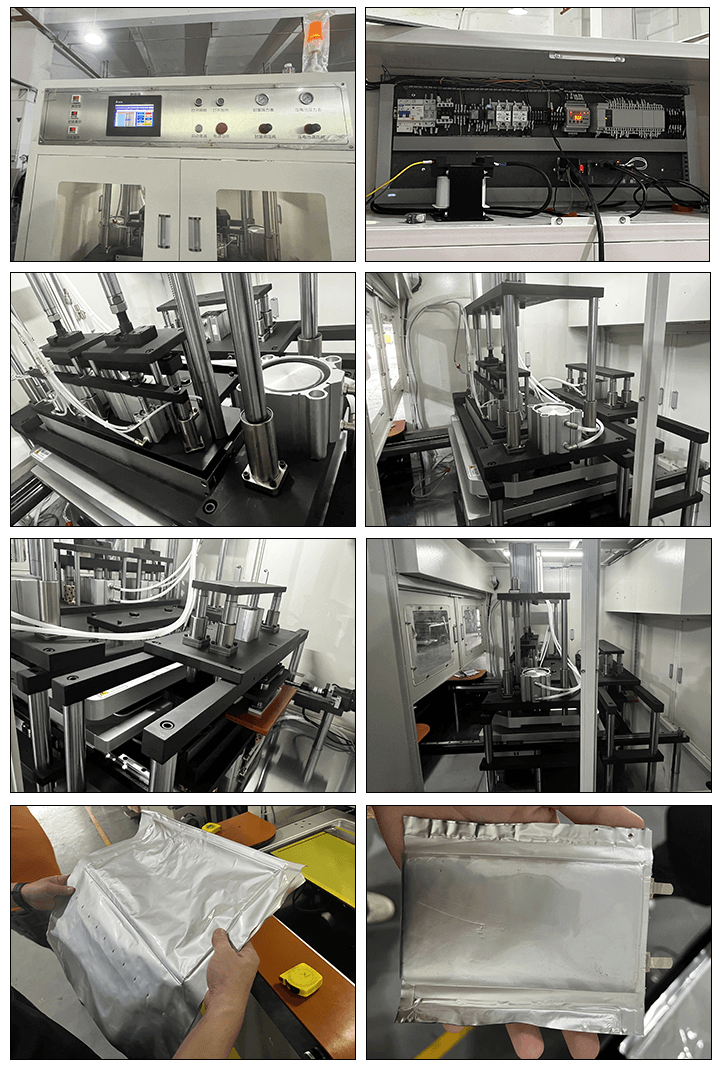

Estructura del equipo

1. Adoptando una estructura de alimentación de plato giratorio, precisión del divisor del plato giratorio: ± 0,1 mm

2. Precisión de alineación del paquete de la máquina: ± 0,1 mm, paralelismo del cabezal: ± 0,01 mm

3.  Rango de ajuste del tiempo de sellado: 1 s-30 s , precisión de ajuste: ± 0,1 mm

4. El tiempo de sellado térmico y el tiempo de vacío se configuran en la pantalla táctil: la presión de envasado se ajusta en el panel de operación,

5. La precisión de la temperatura se controla dentro de un rango de ±2 °C mediante el programa PLC. Si la temperatura es demasiado alta o demasiado baja, la alarma se detendrá automáticamente.

6. El paquete adopta una estructura de doble cabezal y doble cavidad;

7. El tubo de calentamiento utiliza 700 vatios; el rango de temperatura de trabajo del cabezal es  RT~300 ℃ ;

8. El diámetro del cilindro de la cabeza superior es de 63 mm y el diámetro del cilindro de bayoneta es de 25 mm;

9. Las puertas y ventanas están hechas de chapa metálica pintada a mano, y el extractor de aire está instalado en la parte superior;

10. La bolsa de aire de corte adopta una estructura de cortador de doble filo, cada par de cortadores de filo cortan los bordes de forma independiente;

11. El filo está hecho de acero para herramientas resistente al desgaste y a la corrosión, y la vida útil del cortador es> 600.000 veces;
