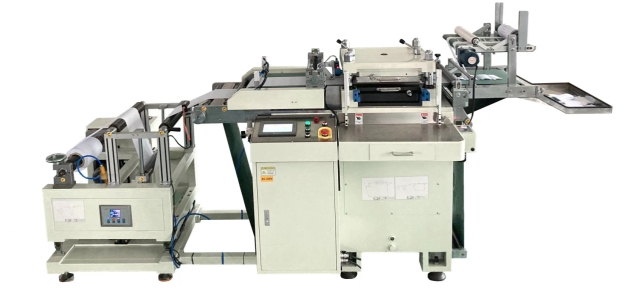

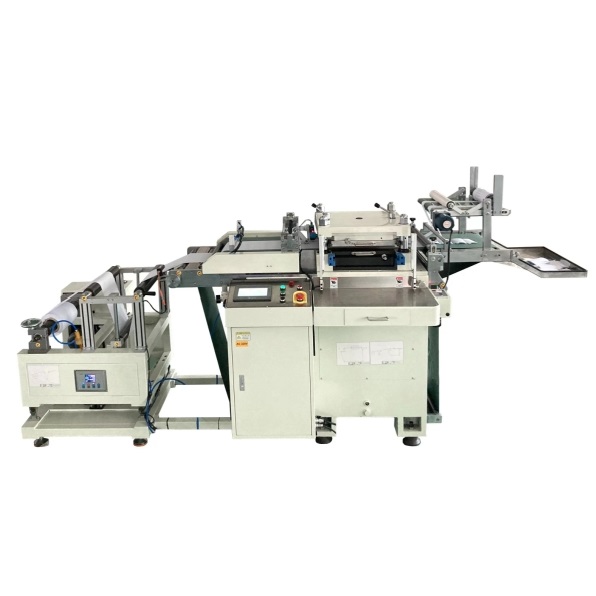

Troqueladora automática de rollo a rollo para corte de electrodos

Descripción general de funciones

1. El dispositivo es adecuado para el troquelado automático de electrodos de baterías de litio.

1.2 Proceso de operación:

El material de la bobina de la pieza polar se controla mediante un motor de frecuencia variable. Tras pasar por el rodillo de tensión flotante y el mecanismo de corrección de precisión, la cinta transportadora de papel de trigo de las tierras altas, accionada por un servomotor, se envía a la troqueladora. Tras el troquelado, el material del borde es recogido por el mecanismo de recepción, y la pieza polar fluye automáticamente a la bandeja.

1.3 Proceso de acción:

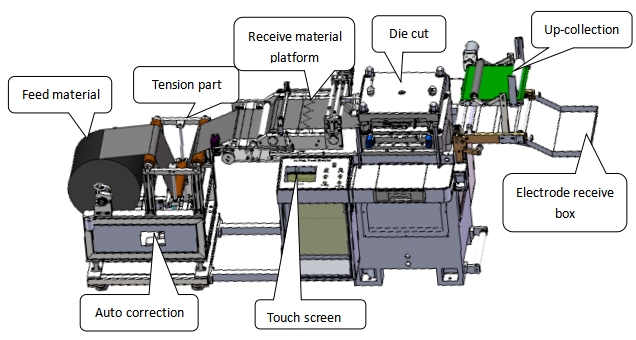

Desbobinado automático → Corrección de desbobinado → Almacenamiento de tensión y material → Plataforma de recepción → Pieza troquelada → Recogida → Caída automática en la caja de recepción

Parámetros técnicos

1. Tamaño del material entrante: ≤ ancho 300, diámetro ≤ ￠400;

2. El equipo puede producir el rango de especificación del producto: 300X300

3. Espesor del material entrante: 20-180 um

4. Tasa de calificación de productos de equipo: ≥98%;

5. Velocidad de producción del equipo: 30-40 veces/min;

6. Tasa de fallas del equipo: ≤5% (solo causadas por fallas del equipo);

7. Precisión dimensional de punzonado ≤0,1 mm, rebaba ≤0,015 mm

8. Equipo eléctrico: voltaje AC220 ± 10%, potencia ≤ 4,5KW;

9. Aire comprimido: ≥0,6 MPa;

10. Peso: 2,0T

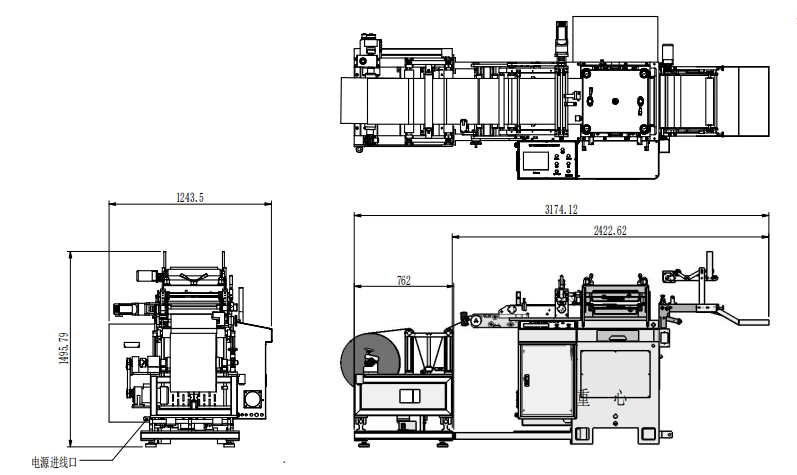

11. Dimensiones: 3200 x 1250 x 1500 mm (largo x ancho x alto)

Rendimiento del proceso

1. Motor de frecuencia variable y potenciómetro de detección de posición de desenrollado de velocidad variable inteligente;

2. Adopte un mecanismo de rodillo flotante para mantener la tensión adecuada de la lámina del poste;

3. Mecanismo de corrección servo de precisión, con sensor de corrección, para lograr una corrección de control de circuito cerrado de alta precisión;

4. El rodillo de alimentación es un rodillo de goma Baodingqing, impulsado por un servomotor y un reductor secreto, alimentación precisa;

5. Base de máquina troqueladora de alta velocidad de un solo asiento, mejora la capacidad de producción;

6. Control de programa PLC, la pantalla táctil puede configurar la precisión del paso y los parámetros de troquelado;

7. Mecanismo único de recepción de borde tipo correa de tracción, recepción de borde suave y lisa, alimentación continua;

8. El nivel inferior de la plataforma de troquelado está controlado por un motor paso a paso, que puede ajustar manualmente el desplazamiento del paso de cada subida o bajada en la pantalla táctil.

Configuración del componente principal

1. Parte mecánica:

l Mecanismo de desenrollado y corrección:

Marco principal de pintura Fangtong, motor de conversión de frecuencia, varilla de empuje servo, superficie marrón con rodillo de duraluminio y otras piezas de metal cromadas, piezas de aluminio.

l Mecanismo de giro hacia adelante :

Piezas metálicas cromadas, rodillos metálicos cromados.

l Mecanismo de alimentación de rodillos:

Base de metal cromado, servomotor, reductor planetario, rodillo de goma de calvicie, cilindro de prensa de conexión, plataforma de conexión de acero inoxidable.

l Mecanismo de troquelado:

Bastidor de fundición, transmisión de metal, piezas móviles.

l Mecanismo de recorte:

Motor regulador de velocidad, rodillo de metal cromado, placa lateral de aleación de aluminio, cinta transportadora de papel de cebada de las tierras altas.

Lista de accesorios del equipo principal

5.1 Lista de partes principales:

Configuración general de equipos y estándares

1. Color de apariencia del dispositivo: paleta de colores proporcionada por el cliente.

2. Ruido del dispositivo ≤60 db.

3. El equipo cumple con las normas nacionales de seguridad para equipos mecánicos y eléctricos, y no existen riesgos de seguridad de diseño obvios o potenciales.

4. Se incluyen el manual de operación y el manual de mantenimiento del equipo en chino.

5. Entrega aleatoria de diagrama de control eléctrico de la máquina, diagrama de control neumático e instrucciones de piezas compradas y otros materiales.

6. Proporcione una lista y dibujos de cada pieza a reemplazar.

7. Proporcione una lista de piezas de desgaste, incluyendo nombre, número de unidades, especificaciones o dibujos, marca, vida útil estimada y otra información.
