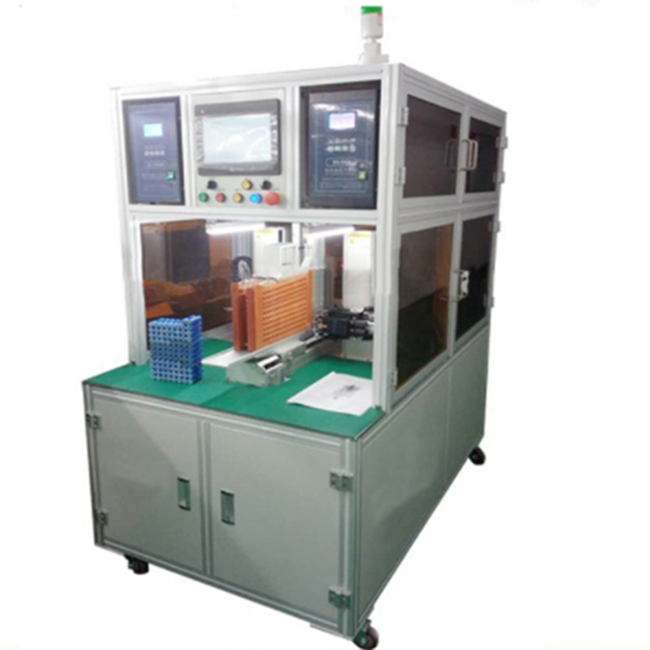

Máquina de soldadura por puntos CNC automática de doble cara para el ensamblaje de baterías cilíndricas

Esta máquina se utiliza para la soldadura por puntos automática de paquetes de baterías 18650, puede soldar ambos lados juntos a alta velocidad y con buen efecto.

Características :

1. Admite inicio de punto de interrupción, admite inicio automático y conversión de modo de inicio manual.

2. Tiene una función de alarma de soldadura por puntos falsos y de soldadura fuera de punto.

3. La programación es sencilla y admite cualquier programación de puntos y de matrices. Se pueden guardar 999 grupos de archivos de programación.

4. Recordatorio de pronóstico de reemplazo de aguja de soldadura.

5. Sistema propio de monitoreo de corriente de soldadura, monitoreo en tiempo real de la corriente de soldadura.



Modelo	TMAX-DH-20000
Recorrido del eje Y	500 mm
Recorrido del eje Z	350 mm
Velocidad de soldadura por puntos	0,3 s/punto; 5000 piezas/h
Velocidad máxima del accionamiento del motor	1000 mm/s
El número máximo de baterías cargadas	300 piezas (batería de litio 18650 estándar)
Número de grupos para almacenar archivos	999 grupos
Sistema operativo	Sistema embebido + pantalla hombre-máquina
Transmisión	Motor paso a paso + guía lineal de precisión importada (servo + tornillo opcional)
Fuente de alimentación	Monofásica 220 V ± 10 % / 50 Hz ± 10 %
Suministro de aire	0,3 ~ 0,4 Mpa
Peso	400 kilos
Dimensiones	900 mm x 1100 mm x 1800 mm
