Probador de carga y descarga de celdas cilíndricas de 512 canales, 5 V 6 A, con función de regeneración de energía

I.  Descripción general del equipo

El modelo del producto es principalmente para baterías cilíndricas, compatible con el modelo (46200) para cumplir con la producción de conmutación. Tras determinar el nuevo número de modelo, reemplace el soporte profesional. Este acuerdo incluye los procesos principales, como la formación y la separación de volumen.

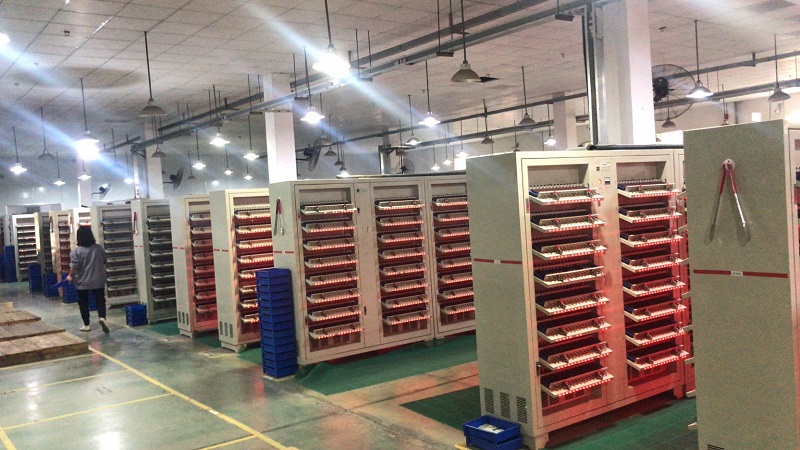

1 ．Gabinete de formación de productos químicos y gabinete de división de volumen.

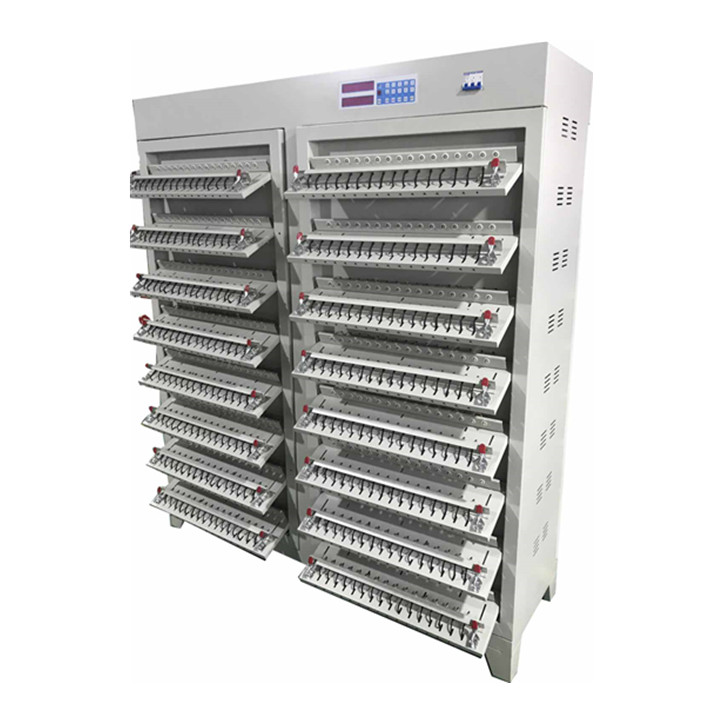

Se adopta un diseño de rack abierto. La placa de alimentación se instala dentro del equipo.

 Las baterías se colocan en las partes frontal y posterior del equipo. Se ha configurado un soporte cilíndrico especial para la bandeja de baterías. Otros tipos de soportes de reemplazo deben cargarse por separado. (Las celdas de la batería se envían en cajas de material y se cargan y descargan manualmente) .

Modo de control: Tras colocar la fila de baterías (16 baterías) en la posición OK, cierre la varilla de empuje para comprimir simultáneamente la fila de sondas. Tras la formación y la separación del volumen, abra la varilla de empuje, suelte simultáneamente la fila de sondas y extraiga manualmente las baterías .

II. Descripción de la configuración principal

1 ．Fuente de alimentación del equipo

La fuente de alimentación se compone de un convertidor bidireccional, una placa de control de carga y descarga y una placa de puerta de enlace de monitorización. La fuente de alimentación, el gabinete de formación y el gabinete de división de volumen adoptan una estructura integrada; incorpora un bus de CC para la regulación automática de la energía; utiliza un bus CAN para la comunicación y la gestión de datos de cada módulo en segundo plano; cuenta con una interfaz de red de adquisición de datos RJ45 independiente, compatible con la comunicación en red y la interacción de datos, y con software MES para la lectura y escritura de datos del sistema.

2. Software de monitoreo

El software de monitoreo generalizado btsrealer y el software de análisis de datos btsanalyzer implementan las funciones de monitoreo de equipos y análisis de datos de prueba, respectivamente. El software ofrece las ventajas de una instalación fácil, un funcionamiento sencillo y una alta fiabilidad. Sus principales funciones son las siguientes. Consulte el manual de operación del equipo para obtener información detallada sobre su funcionamiento.

1)  Se proporcionan tres niveles de autoridad de gestión: administrador, ingeniero y operador, a fin de facilitar el acceso diferenciado al equipo.

2)  Proporciona una función de edición de proceso: puede configurar el flujo del proceso (corriente constante, voltaje constante, corriente constante, voltaje constante, potencia constante, resistencia constante, estático, ciclo), configuraciones de parámetros (corriente de carga y descarga, voltaje, tiempo estático, posición de salto, tiempos de ciclo, etc.), condiciones límite (tiempo, capacidad, vatio hora, corriente, voltaje).

3)  Visualización y control de datos en tiempo real: El software muestra el ciclo, el paso de trabajo, el estado, la corriente, el voltaje, la duración del paso de trabajo, la temperatura de la batería, los amperios-hora, los vatios-hora, la ubicación de los archivos y otra información de cada canal en forma de lista. También permite saltar, pausar/continuar, continuar, detener, abrir archivos de datos, consultar información del proceso y realizar otras operaciones para cada canal.

4)  Función de recuperación de llamadas entrantes: en caso de un corte de energía en la planta, el equipo se guarda automáticamente y se detiene en el paso de trabajo actual. Tras la llamada entrante, se puede continuar desde el punto de interrupción.

5)  Gestión del nombre del archivo de datos: puede personalizar el nombre del archivo de datos de cada canal y especificar la ruta para guardar el archivo.

6)  Función de importación de archivos de datos: al importar archivos de datos de otras computadoras o canales, la batería probada se puede transferir de manera flexible a otros dispositivos.

7)  Función de exportación de archivos de datos: archivos de proceso, gráficos de curvas, datos de resumen de pasos de trabajo, datos de registros detallados, etc. se pueden exportar a Excel con compensaciones según los requisitos, a fin de evitar el procesamiento repetido de una gran cantidad de datos inútiles.

8)  Función de visualización gráfica: puede mostrar el tiempo de voltaje, el tiempo actual y las curvas de voltaje de capacidad de un ciclo específico o de todos los ciclos, y proporcionar las funciones de impresión, copia y escalado de gráficos.

9)  Función de compresión/expansión del archivo de datos: El archivo de datos se puede expandir/comprimir en tres niveles para explorar rápidamente los datos de prueba. Simultáneamente, se resumen los datos de carga y descarga de cada ciclo y se calcula la eficiencia.

10)  Monitoreo remoto: a través de la LAN interna de la empresa, se pueden monitorear de forma remota los equipos configurados.

11)  Gestión de registros: a través de la gestión de registros del sistema, se puede registrar en tiempo real el estado de funcionamiento y la información de fallas del sistema para rastrear los problemas de uso y los códigos de falla del equipo y facilitar el análisis de problemas.

12)  Tiene función de entrada de código de barras e indicador de estado.

13)  Tiene la función de monitoreo en tiempo real del voltaje de carga y descarga y la curva de corriente y la solicitud de información de falla (protección de puntos de fluctuación) después de que se detiene la protección.

14)  Con protección contra conexión inversa de la batería. Cuando se invierten los polos positivo y negativo de la batería, el sistema la obligará a entrar en reposo automáticamente y lo indicará en la interfaz del software. Al mismo tiempo, el equipo no sufrirá daños en caso de conexión inversa.

15)  Las condiciones de registro de datos se pueden configurar como cambio de voltaje (≥ 1 mV), cambio de corriente (≥ 1 mA) e intervalo de tiempo (≥ 1 s).

16)  Al eliminar un archivo de pasos, puede seleccionar manualmente si desea eliminar el archivo de datos correspondiente al mismo tiempo.

17)  Función de clasificación: la batería se puede clasificar según la capacidad de carga y descarga y el voltaje de la plataforma en diferentes etapas.

3 ．Escaneo del código de la bandeja de la batería

El escaneo de código de la bandeja de la batería realiza principalmente una función de escaneo de código, que registra el código de barras en el canal, lo guarda en forma de archivo, lo almacena localmente o lo carga en el sistema MES y completa el escaneo de código de toda la bandeja.

Introducción clave :

Cargar: carga un archivo de información de código de barras existente.

Nuevo: crea un nuevo escaneo de código de pallet, borra el código de barras del pallet y comienza a escanear.

Guardar: guarda el código de barras de la batería escaneado por plataforma.

Borrar: borra el código de barras de la batería de la bandeja.

Continuar: cuando el foco abandona la interfaz de escaneo de código y hace una pausa, haga clic en Continuar escaneando para seguir escaneando.

Desactivado: desactiva el escaneo de códigos de la batería y no se permite el escaneo de códigos.

Uso general: nuevo, escanear, guardar y cerrar.

Nota: Cuando el escaneo de código está en pausa, no se puede continuar. Haga clic en el botón [Continuar] para continuar.



4 ．Principales indicadores técnicos

Artículo		Parámetro
Voltaje	rango de prueba de voltaje	corriente constante 0~5000mV
	poder de resolución	1 mV
	exactitud	±(0,05 % F.S + 0,05 % RD)
Actual	corriente eléctrica	corriente constante 20 ～6000 mA
	poder de resolución	1 mA
	exactitud	±(0,1 % F.S + 0,1 % RD)
Tiempo	Rango de ajuste de un solo paso	65535  segundos
	poder de resolución	1 segundo
	registro de datos	≥1S , admite  ΔT(≥1S), ΔI ( ≥1mA ) , ΔV ( ≥1mV )
	Periodo de corrección de precisión	6  meses
Modo de funcionamiento	modelo de control	Control independiente de un solo canal
	cargar	Carga de corriente constante CC, carga de voltaje constante CV, corriente constante, voltaje constante CCCV
	descargar	Descarga de corriente constante CD
	condiciones de conmutación de paso de trabajo	Corriente, voltaje, capacidad, tiempo.
Consumo de energía	Eficiencia de carga	70%(más alto)
	Eficiencia de la retroalimentación	65%(más alto)
Función de protección	Protección de voltaje	Protección contra subtensión y sobretensión
		Advertencia de límite de voltaje superior e inferior, protección de voltaje forzado
		Protección contra fluctuaciones de voltaje y corriente (tendencia anormal)
	Salvaguardia	Protección de temperatura de la batería (opcional): rango de detección: -25 ° ～  110 °, precisión ± 2 °
		Protección anti-reversión de la batería: la conexión inversa de la batería no funciona y el equipo no se daña.
		Protección contra caídas de la línea de batería: puede identificar líneas de alimentación anormales y líneas de detección
	Conexión de apagado	Después de un corte de energía anormal o una falla del equipo, la prueba se puede reanudar en la posición de prueba original y se puede garantizar la continuidad de los datos.
otro	comunicación de señales	Protocolo TCP / IP
	apariencia	Gris computadora (si hay requerimientos especiales se entregará el tablero de colores al momento de la firma del contrato)
	distribución	CA 380 V ± 10 %, sistema trifásico de cinco cables, línea de entrada superior
	Requisitos ambientales	Temperatura ambiente: 0-45 ℃
