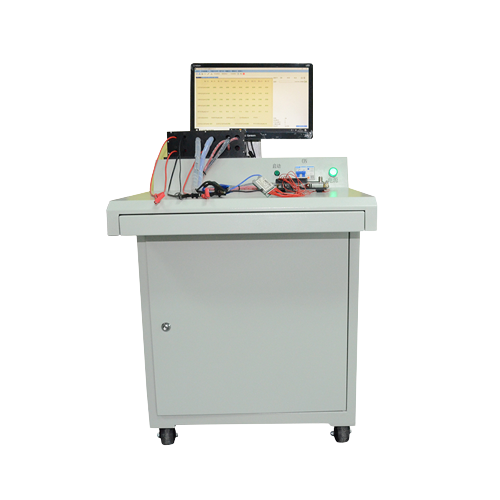

Máquina de prueba de placa de protección contra sobredescarga de 300 A, serie 32, comprobador BMS

Funciones:

1. Prueba de protección contra cortocircuitos (se refiere al nivel de microsegundos de la prueba de protección contra cortocircuitos real).

2. Prueba de caída (significa que se puede detectar la línea de señal de una sección cuando se cae o se rompe).

3. Prueba de autoconsumo de energía (se refiere al autoconsumo de energía real y preciso de cada sección).

4. Igualación de corriente y voltaje (puede captar con precisión la corriente y el voltaje de igualación)

La tecnología antes mencionada es el resultado de muchos años de experiencia e investigación y desarrollo de nuestros ingenieros y  técnicos, lo que la diferencia de otros instrumentos que necesitan actualizarse con frecuencia.



Parámetros técnicos:

1.  Requisitos de alimentación de entrada: 180 ~  240 V,  50/60 Hz, potencia: 1600 W

2.  El requisito para el acceso del equipo a la energía es 220 V/50 Hz CA utilizada en China, y el rango de fluctuación permitido es del 10 %.

3.  Voltaje de carga y descarga: 5000 mv ~ 90000 mv

4.  Al cargar o descargar el equipo, se puede utilizar para detectar y configurar el rango de voltaje.

5.  Precisión actual: ± (0,1 % FS + 0,1 % RD)

6.  Cuando el equipo detecta o establece la corriente, el rango de error es 0,1% de la escala completa más 0,1% del error de lectura.

7.  Precisión de voltaje  : ± (0,1 % FS + 0,1 % RD)

8.  Cuando el equipo detecta o establece el voltaje, el rango de error es 0,1% de la escala completa más 0,1% del error de lectura.

9.  Resolución actual: 1 mA

10.  La unidad mínima utilizada por el equipo al detectar o configurar la corriente.

11.  Resolución de voltaje  : 1 mV

12.  La unidad mínima utilizada por el equipo al detectar o configurar el voltaje.

13.  Ciclo: tiempos de ciclo: 1 ~ 9999 veces

14.  Mediante programación, el equipo puede ciclar de forma continua los índices de la placa de protección.

15.  Seguimiento de registros

16.  Tiene función de registro, incluidos registros de operaciones y registros anormales durante todo el proceso de prueba, que se pueden utilizar para rastrear el proceso de prueba.

17.  Procesamiento de datos, interfaz hombre-máquina

18.  Los datos de prueba  se pueden exportar a archivos Excel y al formato de texto TXT.

19.  Interfaz entre el equipo y el ordenador superior: RS232

20.  La interfaz entre el equipo y la computadora host adopta la interfaz RS232, que puede garantizar la estabilidad y el tiempo real de la adquisición de datos.

21.  Calibración de precisión / calibración de software 22 Función de escaneo de código externo



Función de prueba:

1.Prueba de rendimiento general .

2.  Prueba de descarga de carga, voltaje de circuito abierto, voltaje VCC y prueba de voltaje en carga, resistencia ID, resistencia NTC y prueba de resistencia en carga, prueba de corriente de consumo de celda individual y prueba de corriente de ecualización de celda individual.

3.  Prueba de protección contra sobrecarga de celda individual y prueba de protección contra sobredescarga, prueba de protección contra sobrecorriente de carga y sobrecorriente de descarga, prueba de protección contra cortocircuito simulado y prueba de protección contra sobretemperatura simulada. 1.  Otros: prueba de precarga, detección de señal de polo g MOSFET (señal BH) .



 Parámetros de rendimiento eléctrico del circuito principal :

Proyecto	Descripción del parámetro
Voltaje	144000 mV
Resolución de voltaje	1 mV
Precisión del voltaje	±0,1%
Descarga de carga actual	1A ~  300A
Resolución actual	1 mA
Precisión actual	± ( 0,1% )
Otro	Los circuitos de carga y descarga están completamente apartado

Parámetros de rendimiento eléctrico de una sola celda de cadena :

Proyecto	Descripción del parámetro
Salida de voltaje  de cada sección	1000 mV ~ 5000 mV
Entrada de voltaje  de cada sección	1000 mV ~ 5000 mV
Resolución de voltaje	1 mV
Precisión del voltaje	±0,05%
Prueba de  corriente de ecualización	1000 mA

Parámetros de rendimiento eléctrico de la caja de alimentación (parte de prueba de sobrecorriente) :

Proyecto	Descripción del parámetro
Rango de corriente analógica controlable	1A - 300A
Precisión de corriente analógica controlable	±0,1%
Voltaje máximo de salida	5000 mV
