Clasificadora de 192 canales de 5 V y 20 A con retroalimentación de energía para celdas prismáticas

1. Descripción general

La máquina de prueba de carga y descarga de baterías cuadradas con retroalimentación de energía se utiliza para probar la capacidad, el ciclo de vida, la resistencia interna, la densidad de energía, las características de temperatura y otros parámetros de la batería, con el fin de evaluar su rendimiento y fiabilidad. Esta cabina de pruebas utiliza tecnología de ahorro de energía para realimentar la energía liberada por la batería a la red eléctrica, logrando así un proceso de prueba eficiente, fiable y de bajo consumo.  Se utiliza ampliamente en la formación de baterías de iones de litio y de níquel-hidruro metálico, así como en las pruebas de capacidad de baterías de níquel-cadmio. La estabilidad, el ahorro de energía, la precisión y la calidad del producto han sido bien recibidas por numerosas industrias de baterías.

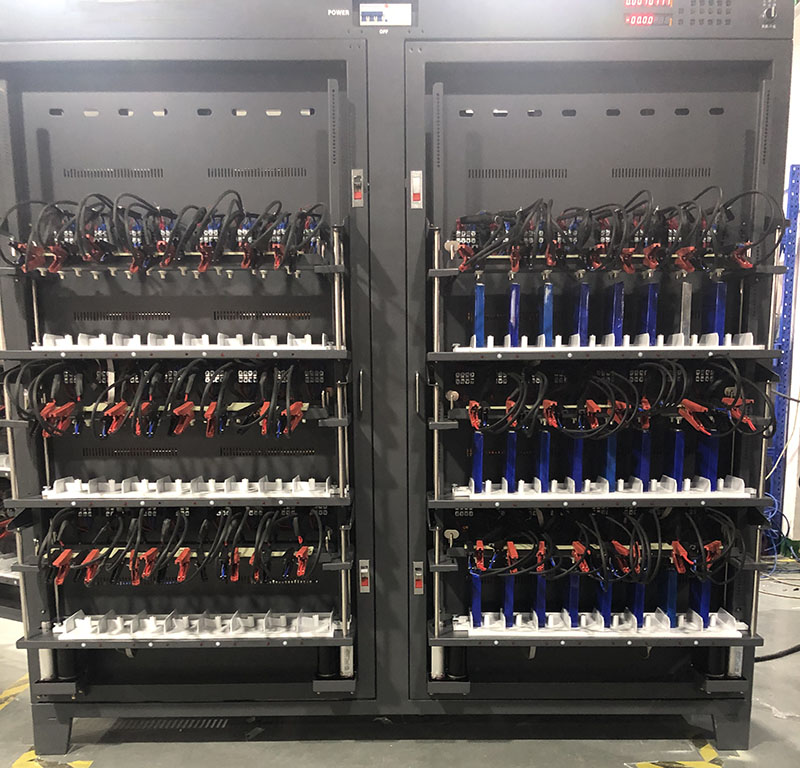

2.La estructura y apariencia del equipo
La estructura de este equipo se compone principalmente de las siguientes partes:
1) Una placa de CPU, todo el gabinete envía y controla de manera uniforme.
2) Hay 32 placas de corriente constante de cuatro canales, dispuestas uniformemente en cuatro puertas.
3 fuentes de alimentación inversoras bidireccionales, cada una para 8  placas de corriente constante.
4)Dos placas de teclado, operación de doble cara frontal y trasera.

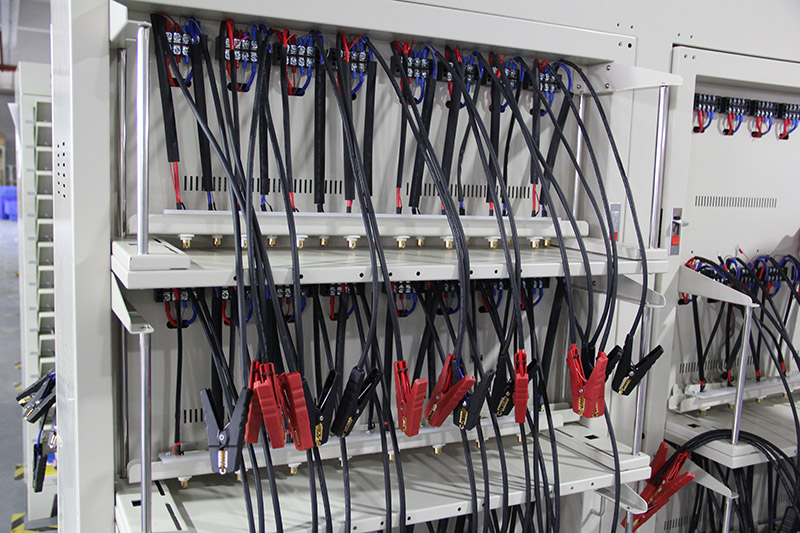

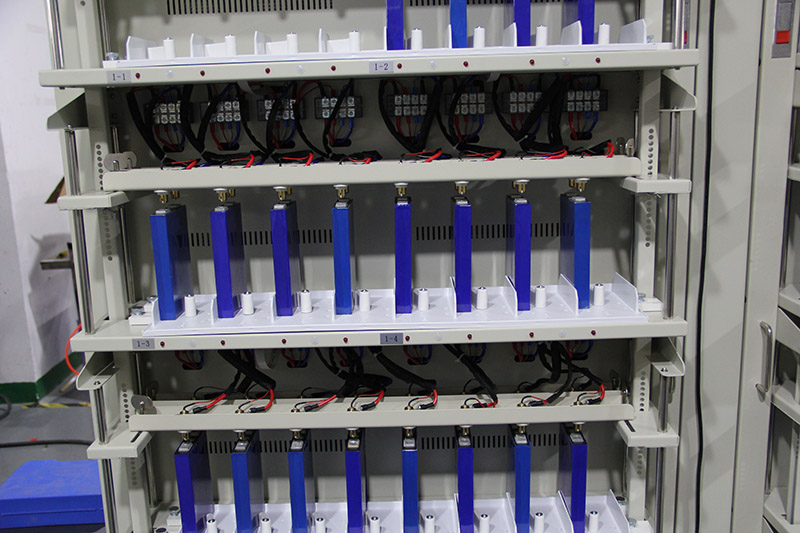

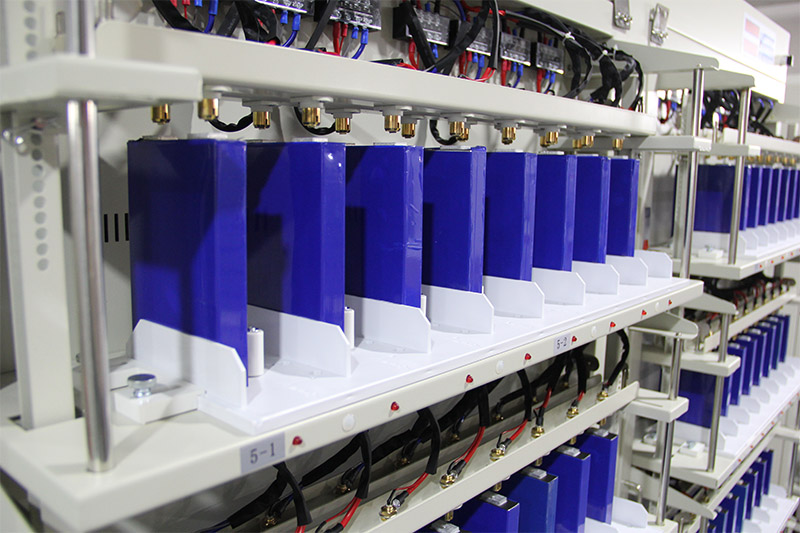

5) Un total de 16 paletas, la profundidad de la paleta es de 22 cm, se adjunta un tablero epoxi para aislamiento, cada paleta tiene 8 canales y una abrazadera de presión hacia abajo.

3. Estructura del sistema y principio de funcionamiento
Composición del sistema
1)Equipo de paquete de baterías de litio (1-10 unidades).
2)Una computadora con interfaz USB (proporcionada por usted).
Un convertidor de interfaz USB a 485 y una línea de comunicación.

Un conjunto de software de productos TMAX.

4. Principio de funcionamiento
El equipo está conectado y controlado por una computadora, enviando instrucciones y recopilando datos, etc.; el teclado puede operar manualmente el equipo, mostrando parámetros y estado; la placa de corriente constante es ordenada por la CPU y tiene funciones de corriente constante y voltaje constante; cuando la batería está cargada, la fuente de alimentación bidireccional convierte la energía CA a corriente continua de 12 V, a través de la placa de corriente constante para realizar el control y la detección de carga de la batería; cuando la batería está descargada, el proceso es opuesto a la carga, el voltaje de la batería primero se eleva a 12 V a través de la placa de corriente constante, y luego la corriente continua se convierte en corriente alterna a través de la fuente de alimentación bidireccional. En la red de distribución de energía CA de la fábrica, realizando así la retroalimentación de energía de la energía eléctrica descargada de la batería.

Ahorro de energía significativo: Según mediciones reales, el consumo de energía del dispositivo durante la carga se reduce en más del 40 % en comparación con los dispositivos tradicionales. La tasa de ahorro de energía total es superior al 60 %, lo que supone un importante ahorro para los fabricantes de baterías.
