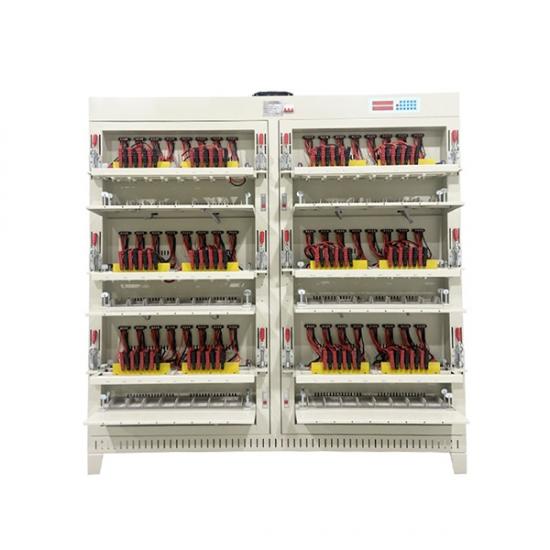

Dispositivo de clasificación de celdas prismáticas de 128 canales, 5 V, 30 A, con función de regeneración de energía

Ⅰ 、Número de modelo y estructura :

N.° de modelo : TMAX -EF 128 - 3 0 k ;

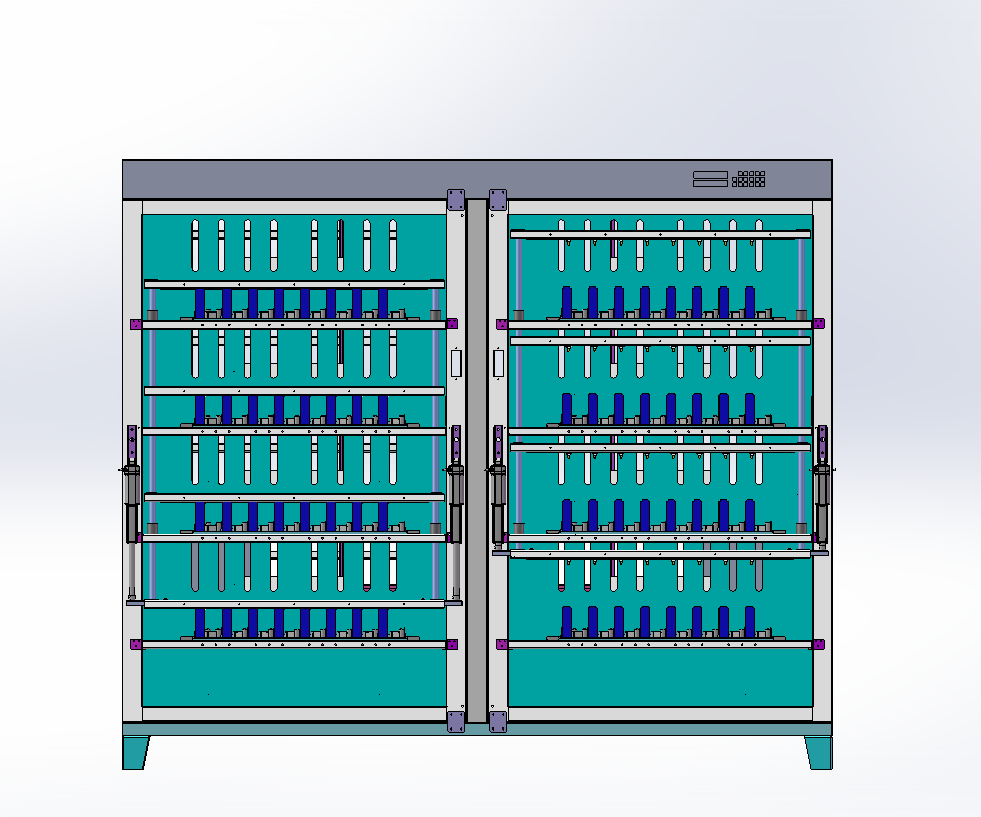

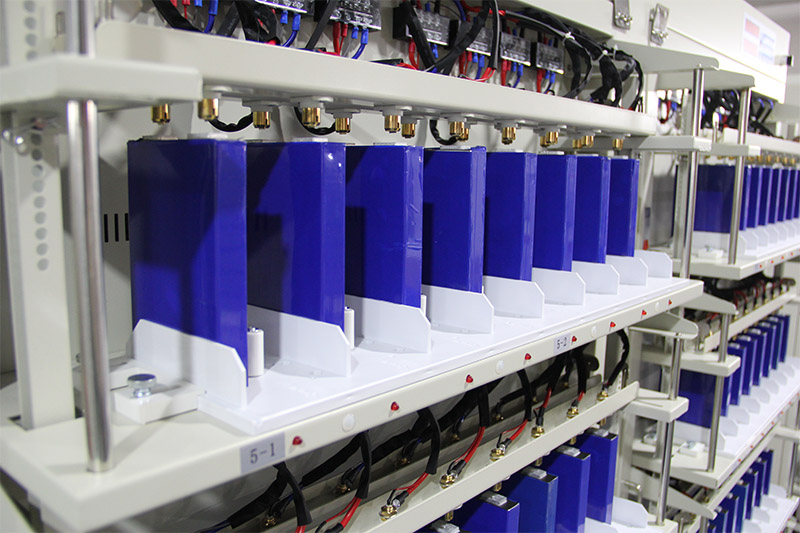

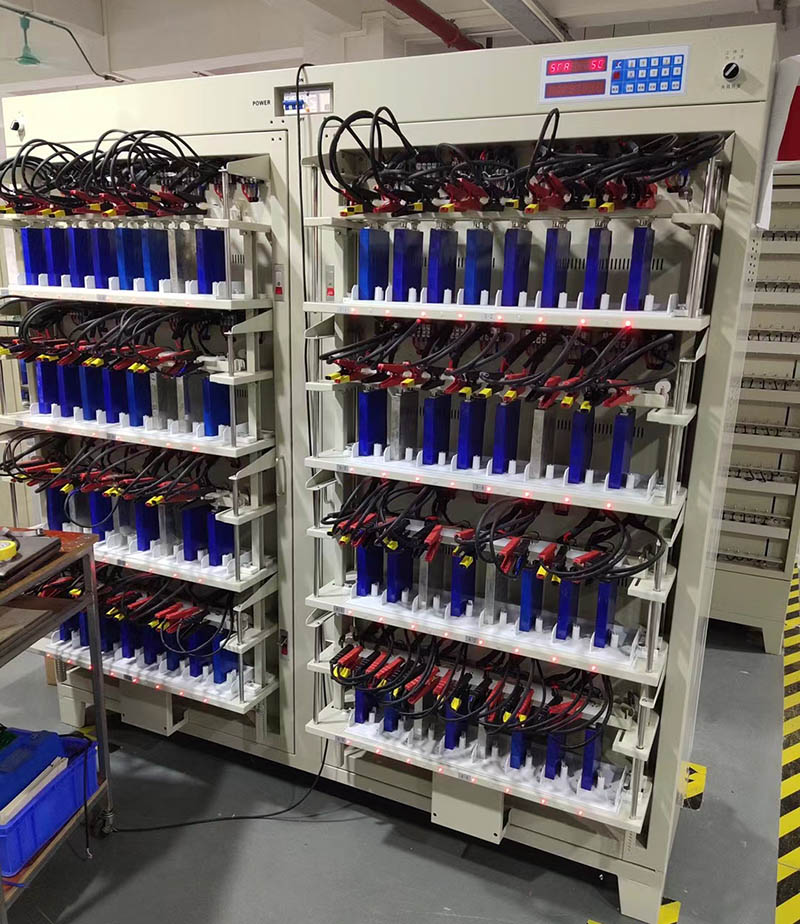

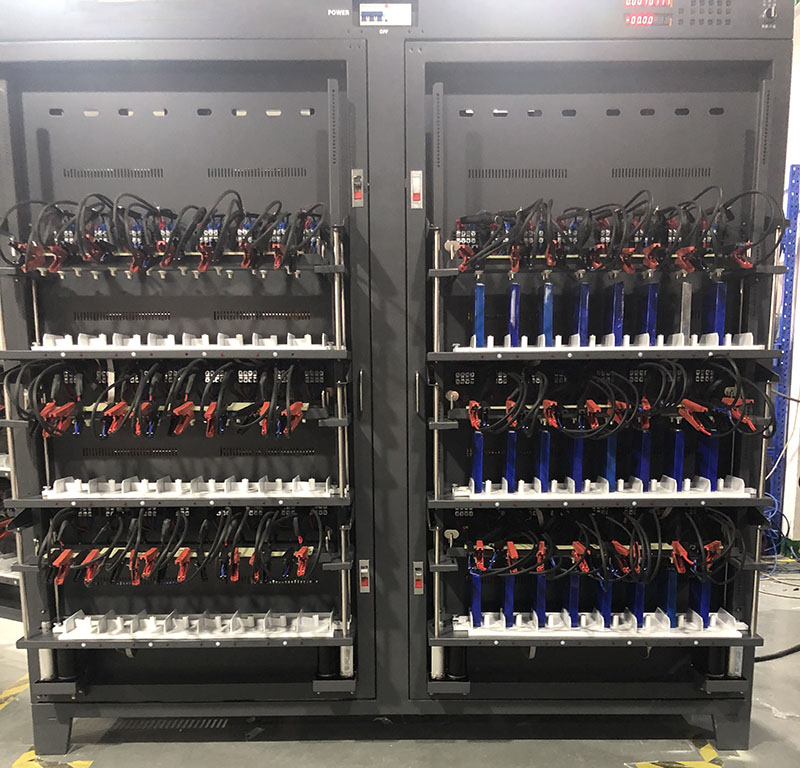

Estructura del equipo: El dispositivo adopta un diseño general de presión descendente automática y las  baterías se colocan en ambos lados.

Referencia del tamaño de la máquina ( mm ): L 2130 mm * W 700 mm * H 2020 mm

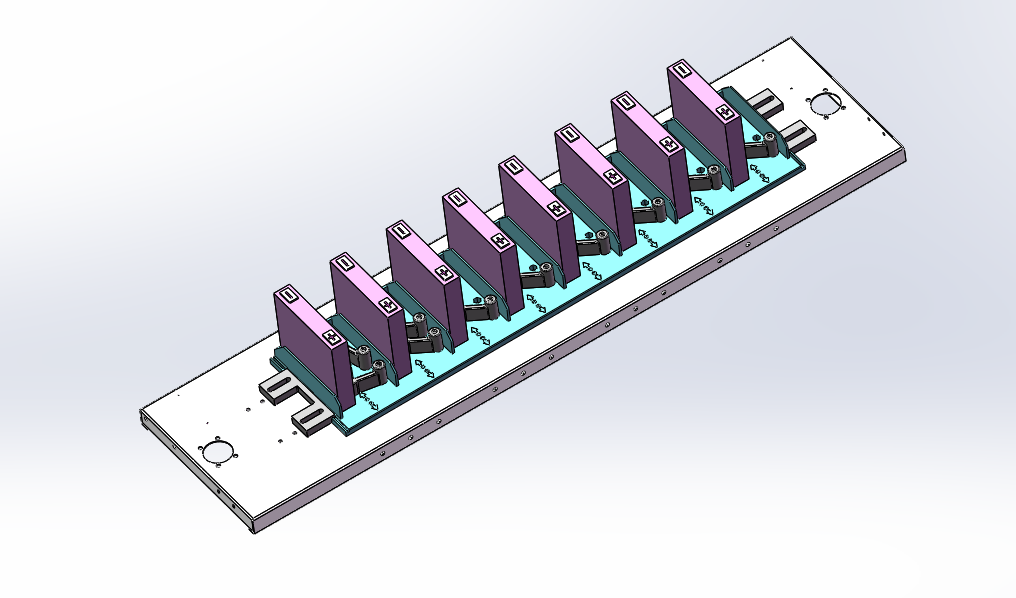

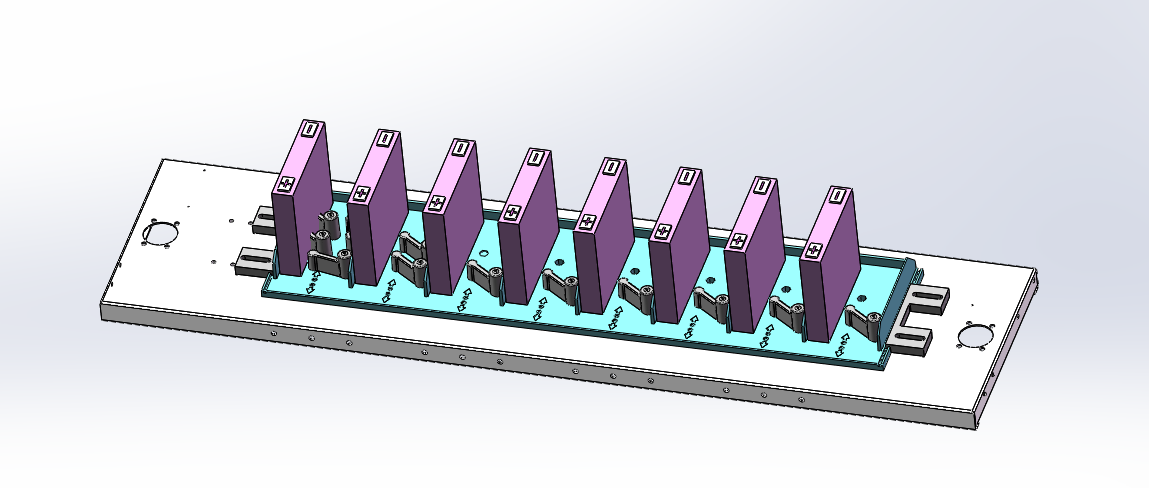

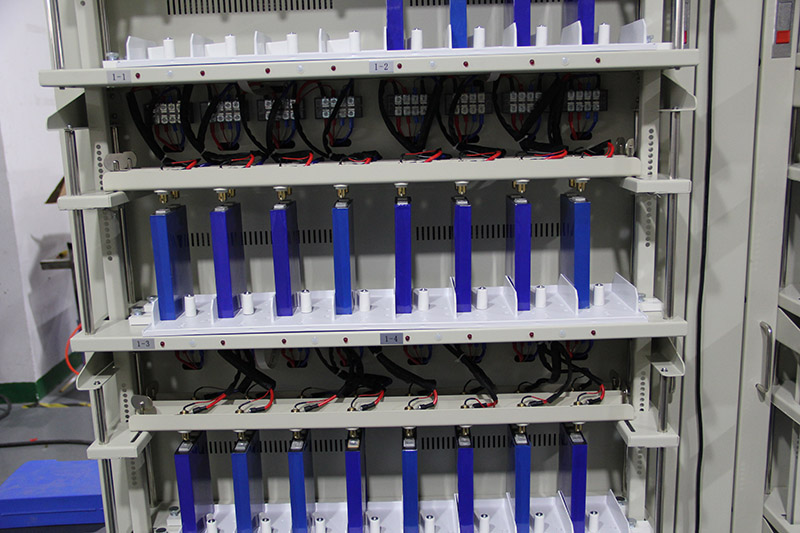

Nota: Los accesorios positivos y negativos están diseñados mediante un método de prensado neumático general, con una distancia máxima compatible de 150 mm y una distancia mínima de 45 mm entre los  electrodos positivo y negativo.  La altura máxima de las baterías compatibles es de 220 mm.

Nota: La distancia central entre las baterías es de 78,5 mm.

Nota: El accesorio adopta un método automático de prensado y apertura del cilindro, lo que ahorra energía y mejora la eficiencia.

Parámetros del tamaño del marco del dispositivo

Artículo	Especificación

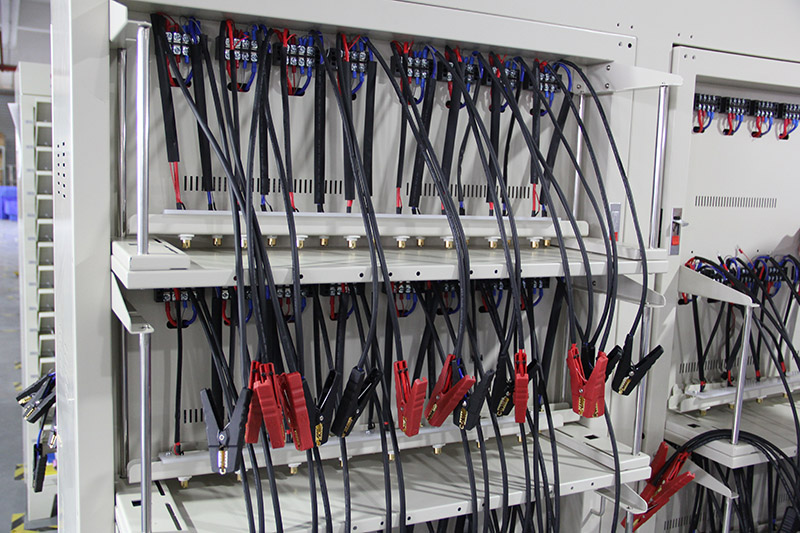

Tipo de accesorio	Verdadero método de cuatro cables con pinza multiagujas y espaciado ajustable entre electrodos positivos y negativos.
Espaciado de altura de la bandeja	270 milímetros
Altura mínima del piso sobre el suelo	270 mm
El nivel más alto sobre el suelo.	1620 milímetros
Distancia entre centros de luminarias	78,5 millones
Altura de batería compatible	50-220 mm

Ⅱ 、 Funciones principales del dispositivo

* Adopción de fabricación modular, con fuerte universalidad y fácil mantenimiento.

* Adopción del método de cuatro cables para la medición, mejorando la alta precisión de las pruebas.

* Cada canal de batería tiene una fuente de voltaje y corriente constante completamente independiente, y el circuito autoformado no se afecta entre sí.

* El equipo adopta el método de control de envío de todo el proceso.

* La velocidad de muestreo es rápida y el tiempo total de inspección del gabinete es ≤ 6 s.

* Software completo para plataforma Windows con potentes funciones, interfaz hombre-máquina intuitiva y operación sencilla. La computadora superior puede configurar hasta 32 pasos y 256 ciclos, y cada paso de formación puede tener cuatro atributos opcionales: carga de corriente constante, carga de voltaje constante, descarga de corriente constante y suspensión.

* Capaz de dibujar en tiempo real curvas dinámicas del proceso de formación y división de capacidad de cada batería, incluyendo curva de voltaje/tiempo, curva de corriente/tiempo, curva de capacidad/tiempo, curva de energía/tiempo, curva de capacidad/voltaje y otros menús funcionales.

* Las luces indicadoras LED se utilizan para indicar el estado de funcionamiento de la batería.

* Método de comunicación: RS485/WIFI.

* Cada computadora superior puede monitorear hasta 10 dispositivos.

* Equipado con función de protección de apagado de datos, puede continuar funcionando cuando hay una llamada.

* El software tiene las funciones de edición y modificación de los archivos en la biblioteca de procesos, creación de nuevos documentos de monitoreo, apertura, cierre, impresión y funciones de configuración.

III 、Especificación

ARTÍCULO	TMAX - EF 128-30 K
Canal	128 canales
Rango de corriente de carga/descarga ( mA )	200 ～ 30000
Precisión de la medición actual	±0,05 % FS + 0,05 % RD
Resolución actual ( mA )	1
Rango de medición de voltaje ( mV )	0 ～5000
Rango de voltaje de carga ( mV )	0 ～4500
Rango de voltaje de descarga ( mV )	1800 ～4500
Precisión de la medición de voltaje	±0,05 % FS + 0,05 % RD
Resolución de voltaje ( mV )	0.1
Rango y precisión de medición del tiempo	999 min / paso , precisión: ±0,1 %
Método de calibración de equipos	Calibración digital de software
Ciclo de calibración	6 meses
Contenido de los pasos de trabajo	Carga de corriente constante, carga de voltaje constante y corriente constante, descarga de corriente constante, estado de reposo
Condiciones de finalización del paso de trabajo	Corriente, voltaje, tiempo, capacidad.
Número máximo de pasos establecido	32
Número máximo de ciclos establecidos	256
Visualización de curvas	Curva de corriente de carga y descarga, curva de voltaje de carga y descarga, curva de capacidad
Método de reparto de capacidad	Clasificación de capacidad  ,  clasificación de tiempo ,  clasificación de capacidad+curva, clasificación de tiempo+curva  , clasificación de capacidad+tensión  , clasificación de tensión de punto fijo
Método de protección	Sobrecorriente, subcorriente, sobretensión, subtensión, sobrecapacidad y corriente de fuga, con doble protección de hardware y software para carga por sobretensión/descarga por bajo voltaje
estadísticas de datos	El voltaje de circuito abierto, el voltaje promedio, el tiempo de trabajo, la corriente, la capacidad y la capacidad de la plataforma de cada batería en cada paso; Curvas y datos detallados para cada paso; Contar el número de baterías en cada segmento de capacidad, etc.
Velocidad de inspección ( s )	≤ 6
Método de comunicación	RS485/WiFi
Función de escaneo de batería	Admite escaneo de códigos de barras, con capacidad para escanear códigos unidimensionales y bidimensionales, incluyendo escaneo secuencial y escaneo por salto de canal, y se vincula con la información del canal del dispositivo para facilitar la trazabilidad en el futuro. (Según el método de código de barras del usuario, la pistola de escaneo inalámbrica es proporcionada por la Parte B).
Función de procesamiento de datos	1. Datos locales Guarde localmente datos detallados del funcionamiento del dispositivo, sin borrarlos. Guarde un archivo por ejecución; el archivo de datos se puede copiar a otros ordenadores para su consulta. Guarde los datos de resultados del trabajo del dispositivo localmente, sin eliminarlos. Guarde un archivo CSV para cada ejecución del proceso y guarde solo los datos finales de cada paso en el archivo de datos de resultados. 2. Datos del servidor Si se configura un servidor de datos, los datos de resultados se pueden cargar en la cantidad de servidores Según la base de datos, el período de retención se puede configurar según los requisitos del cliente, y este archivo CSV es el estándar. Formato de base de datos, que se puede integrar con el sistema MES
Número de dispositivos controlables por computadora	1 ～10
Tamaño del marco (mm) (referencia)	Largo 2130 mm* Ancho 700 mm* Alto 2020 mm
Potencia total del equipo ( KW )	≤ 34
Eficiencia energética	La fuente de alimentación de carga y descarga adopta una fuente de alimentación de ahorro de energía y la energía de descarga de la batería se devuelve a la red eléctrica. La eficiencia máxima de salida de carga de energía no debe ser inferior al 70% y la eficiencia máxima de reciclaje de energía no debe ser inferior al 65%.
Estabilidad del equipo	El equipo tiene una buena estabilidad a largo plazo y la calibración de precisión garantiza que no exceda el rango de control de precisión acordado en un plazo de 6 meses.
Fuente de alimentación en funcionamiento	Trifásica, CA 380 V ± 10 % 50 Hz
Interruptor de aire	Interruptor de aire trifásico de cuatro cables con función de protección contra fugas de línea cero
Aire comprimido en funcionamiento	No menos de 0,5 MPa/ entrada de aire: 10 mm



Ⅳ 、 Fuente de alimentación bidireccional CA/CC

El equipo utiliza una fuente de alimentación bidireccional CA/CC de bajo consumo, con alta eficiencia de carga y realimentación de la energía de descarga de la batería a la red eléctrica. Como se muestra en la figura anterior, una parte de la energía de descarga de la batería es utilizada internamente por la propia fuente de alimentación, otra parte es utilizada por otros dispositivos de carga y la parte restante se devuelve a la red eléctrica para su uso por otros dispositivos.
