Máquina de soldadura láser galvanométrica continua tipo pórtico de 1500 W, 3000 W y 6000 W

I. Rango de adaptación del equipo

Soldadura de cobre, aluminio, hierro, níquel o sus metales de aleación, especialmente indicado para el proceso de soldadura de barras de aluminio o conexiones níquel-níquel en  baterías prismáticas  .

II. Descripción general del equipo

La máquina de soldadura láser galvanométrica continua de pórtico TMAX-ZW-J860 adopta un láser de fibra avanzado internacionalmente como fuente láser, combinado con la máquina herramienta de pórtico desarrollada, diseñada y fabricada independientemente por nuestra empresa, que tiene buena rigidez y estabilidad; Operada con transmisión de riel guía de precisión, equipada con servomotores de alta respuesta, alta precisión y alta velocidad; Principalmente destinado a la soldadura de conectores de barra de cobre y aluminio para grupos de baterías de litio de celdas prismáticas PACK, así como a la soldadura de otros conectores de hardware.

III. Características funcionales

● Combinado con un láser continuo de fibra de alta potencia, tiene suficiente potencia, velocidad rápida, alta precisión y calidad de soldadura estable.

● Puede admitir control de movimiento de hasta 6 ejes, adaptarse a las necesidades de automatización en diversas ocasiones y puede conectarse a líneas automáticas u operar de forma independiente.

● Equipado con un cabezal de soldadura galvanómetro de alta potencia, se puede utilizar junto con la plataforma de movimiento de pórtico XY para facilitar la soldadura de varias trayectorias gráficas complejas.

● Software de control de soldadura especializado, expertos en procesos de soldadura, funciones integrales de guardado y llamada de datos, con potentes funciones de dibujo y edición de gráficos.

● Equipado con un sistema de monitoreo CCD, es fácil de depurar y puede monitorear la calidad de la soldadura en tiempo real.

● Equipado con un sistema de posicionamiento de luz roja, puede localizar rápidamente la posición de soldadura y la distancia focal del producto, lo cual es simple, conveniente y fácil de usar.

● Un potente sistema de circulación de enfriamiento de agua puede mantener la máquina de soldadura láser en un estado de temperatura constante, mejorar la calidad de la soldadura y extender la vida útil de la máquina.

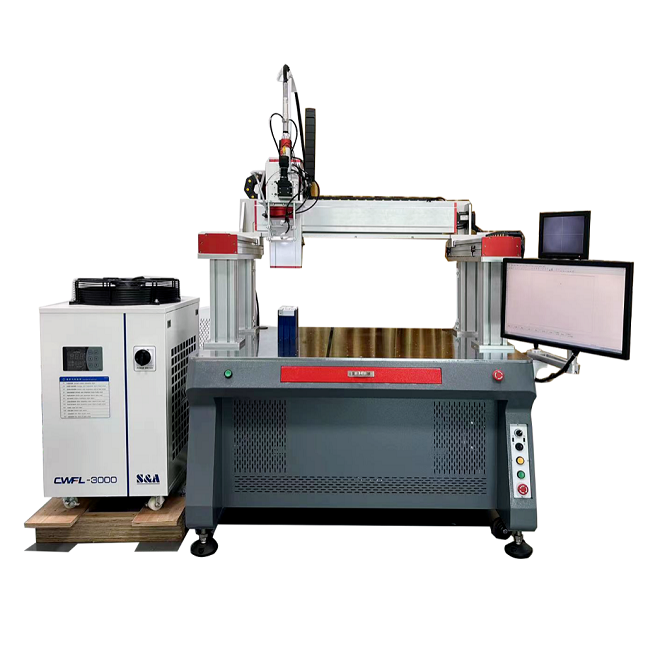

IV. Estructura del equipo

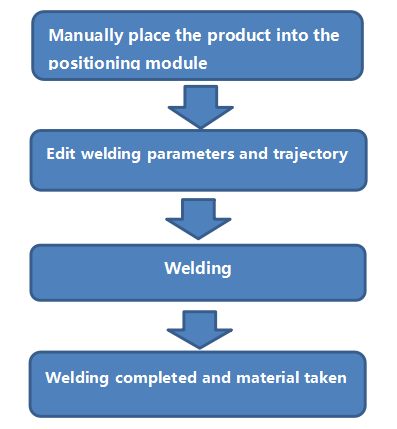

Flujo de trabajo de VW

VI. Parámetros técnicos

Especificaciones y modelo	1500 W		2000W	3000W	4000W		6000W
Potencia de salida del láser	1500 W		2000W	3000W	4000W		6000W
Potencia del cabezal de soldadura del galvanómetro	1500 W		2000W	3000W	4000W		6000W
CCD	1,3 millones de imágenes, anti flash
Cuchillo de viento	Cuchillo de viento de una sola capa			Cuchillo de viento de doble capa
Enfriador	1,5P		2P	3P	4P		6P
Accidente cerebrovascular X	800 mm				1000 mm
Trazo en Y	600 mm				800 mm
Trazo Z	400 mm				400 mm
Precisión de posicionamiento repetitivo	±0,02 mm
Longitud del cable de fibra óptica	10 metros	15 metros				20 metros
Longitud de onda del láser	1070 nm
Método de salida	QBH
Método de enfriamiento	refrigeración por agua
maquinaria eléctrica	Servomotor de 400 W
voltaje de trabajo	CA 220 V 50/60 Hz			CA 380 V 50/60 Hz
Dimensiones de referencia	Largo x Ancho x Alto = 1450 x 1050 x 2050 mm				Largo x Ancho x Alto = 1700 x 1280 x 2050 mm
Peso total	350 kg				450 kg

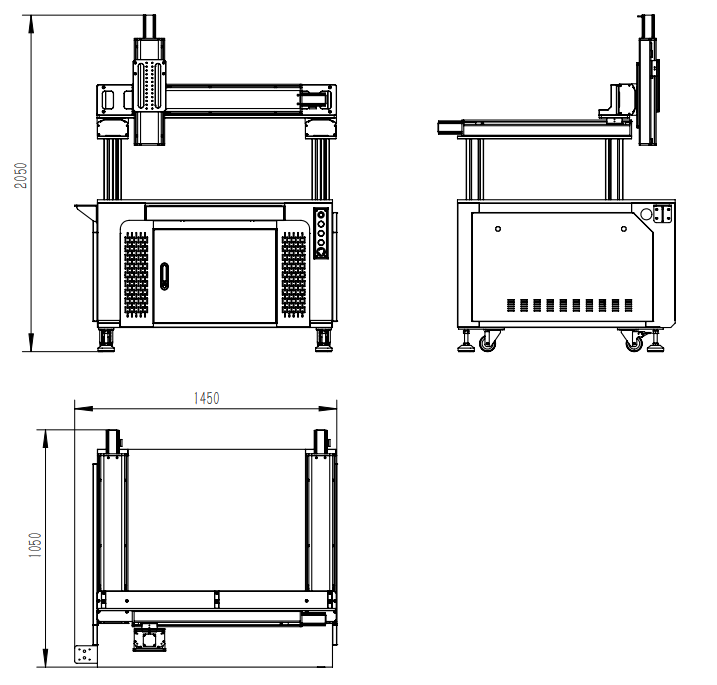

VII.Diagrama de dimensiones externas

VIII. Lista de componentes clave

Nombres de los componentes clave	Marca	Lugar de origen
láser	Chuangxin	Porcelana
Sistema de galvanómetro	Tecnología Zhibo	Porcelana
Chasis refrigerado por agua	Dominio especial	Porcelana
sistema de control	Tmáx.	Porcelana
servomotor	Xinjie	Porcelana
conducir	Xinjie	Porcelana
mostrar	Philips 21,5 pulgadas	Porcelana
Computadora industrial	jianuo	Porcelana
válvula solenoide	estrellas	Porcelana
cilindro	estrellas	Porcelana
sensor fotoeléctrico	Omron, Huayifeng	Japón/China
Tornillo de avance	LCT	Taiwán
Carril guía	Jieyin	Taiwán
