Máquina formadora de 64 canales de 5 V y 20 A para la producción de baterías prismáticas

1.   Funciones del dispositivo

      1.  Función del equipo: el equipo se utiliza principalmente para  la formación de baterías prismáticas  de iones de litio   a alta temperatura ( 30-50 ℃ ) , presión negativa ( -10--95 ）, puede activar rápidamente el rendimiento de formación de la batería a alta temperatura, extraer al vacío el aire en la formación de la batería, acortar el tiempo de formación y acortar el ciclo de producción de la batería .

      2.  El equipo consta de un conjunto de gabinete de potencia química (5 V 20 A , 64 puntos), 8 conjuntos de grupos de fijación de lecho de agujas (8 puntos / conjunto) y un conjunto de sistema de vacío de presión negativa (4 capas, 2 tubos con un diámetro de 32 mm en cada capa, divididos en 64 puntos, cada tubo individual con un diámetro de 8 mm, ventosa anticorrosión de caucho fluorado); (la fuente de alimentación y el accesorio se colocan por separado).



      3. Descripción del flujo de trabajo:

      El carro elevador de riel envía el grupo de accesorios → empuja el grupo de accesorios hacia el lecho de agujas → inicia el lecho de agujas → inicia el proceso de presión negativa y carga la formación → se completa la formación → abre automáticamente el lecho de agujas → el carro elevador de riel retira manualmente el grupo de accesorios → la siguiente ronda de carga del grupo de accesorios de la formación

2.  Parámetros técnicos

1.  Adecuado para batería prismática : 36130200 ( o  72173200 );

2.  Rango de ajuste de voltaje de carga : CC  0 ～5 V ;

3.  Rango de ajuste de voltaje de descarga : CC 5 ～ 0,7 V ;

4.  Rango de ajuste de corriente de carga y descarga : CC 0,05 ～ 20 A ;

5.  Precisión de voltaje : ± ( 0,05 % RD + 0,05 % FS ) ;

6.  Precisión actual : ± ( 0,05 % RD + 0,05 % FS ) ;

7.  Resolución de voltaje : 1 mV ;

8.  Estabilidad de voltaje : ≤ 0,1% ;

9.  Resolución actual : 1 mA ;

10.  Estabilidad actual : ≤0,1% ;

11.  Eficiencia de ahorro de energía de carga : Máx.:  80 % ;

12.  Eficiencia de retroalimentación de descarga: hasta el 78% ;

13.  Precisión de potencia : ± ( 0,05 % RD + 0,05 % FS );

14.  Tiempo de respuesta actual: cuando la salida de corriente es de 30 A, el tiempo de respuesta del hardware: ≤ 50 ms ;

15.  Rango de ajuste de tiempo: cualquier ajuste entre 0 y 9999 minutos. Las unidades de tiempo son h, min y s, y la resolución es de 0,1 s .

16.  Precisión de tiempo : ≤±0,1% ;

17.  Modo de grabación: tiempo de grabación de carga, tiempo de grabación de descarga, tiempo de grabación estática, tiempo de grabación global;

18.  Frecuencia de grabación : 100 ms ～65535 s

19.  Frecuencia de muestreo: cuadro único alrededor de  10 ms

20.  Modo de carga: corriente constante y límite de voltaje; corriente constante y voltaje constante; carga de potencia constante

21.  Condición de corte de carga: voltaje; corriente eléctrica; tiempo; capacidad; temperatura ;

22.  Modo de descarga: descarga de corriente constante y potencia constante ;

23.  Condición de corte de descarga: voltaje; corriente eléctrica; tiempo; capacidad; temperatura;

24.  Pasos de trabajo de ciclo único: ≤ 100 pasos, con función de ciclo anidado ;

25.  Tiempo de trabajo continuo: la potencia del equipo debe cumplir con la carga completa de todos los canales y un funcionamiento ininterrumpido las 24 horas del día, los 365 días del año;

26.  Función del software :

1)  El software admite varias conexiones, como conexión de pausa manual, conexión de apagado de software, conexión de interrupción de energía, conexión de interrupción de comunicación del equipo y conexión de parada anormal;

2)  Admite escaneo de código de barras, que puede escanear código unidimensional y código bidimensional, incluido el escaneo secuencial, escaneo de omisión de canal, escaneo de carga y otros métodos de escaneo;

3)  El almacenamiento local de datos detallados de la prueba permite consultar los datos de prueba actuales y el historial de cada canal en cualquier momento. Hay dos maneras de visualizar los datos correspondientes a la curva y admite la exportación de informes de Excel, ya sea de forma individual o por lotes. Además, puede configurar la importación automática de datos al final de la prueba según sea necesario.

4)  Apoyar la clasificación de capacidad y clasificación de grado de baterías ;

5)  Respaldar el juicio calificado después de la prueba y juzgar el resultado de aprobación/no aprobación de acuerdo con la capacidad del ciclo especificado, el voltaje, el tiempo y otra información;

6)  Admite todo tipo de protección de pasos de trabajo y protección global contra voltaje, corriente y temperatura anormales, y emite una alarma anormal; ；

7)  Conexión en paralelo de canales de soporte (opcional según el equipo);

8)  Admite almacenamiento en segundo plano del servidor de base de datos o acoplamiento MES;

9)  Protección de software fuera de línea;

10)  El software proporciona actualizaciones gratuitas.

27.  Función de protección

1)  Recuperación anormal de datos

2)  Protección de software contra sobretensión, subtensión, sobrecorriente, subcorriente y sobrecapacidad ;

3)  Se puede configurar el rango de valores de protección de voltaje y corriente, y se pueden realizar avisos y registros después de la protección ;

4)  Configure la lámpara de alarma de nivel alto para indicar el estado ;

5)  Coloque el botón de parada de emergencia y el dispositivo se abrirá automáticamente durante la parada de emergencia ;

6)  Alarma de humo instalada. Cuando se activa la alarma de humo, la máquina se detiene y emite una alarma .

7)  Después de que la alarma del equipo se detenga, puede continuar el proceso inacabado desde la posición interrumpida sin comenzar el proceso desde el principio ;

8)  Si se interrumpe la comunicación entre la computadora inferior y la computadora superior y la comunicación vuelve a la normalidad, el trabajo puede continuar de acuerdo con el proceso original;

28.  En caso de interrupción de la comunicación horaria o falla de la PC, el equipo entrará automáticamente en estado de espera y continuará el proceso actual después de que la comunicación se restablezca rápidamente.

29.  Parámetros técnicos de la pieza de vacío :

1)  Alcance de vacío:  -1k Pa ～ -95 kPa ；

2)  Resolución de ajuste de vacío : ±0,01 Pa .

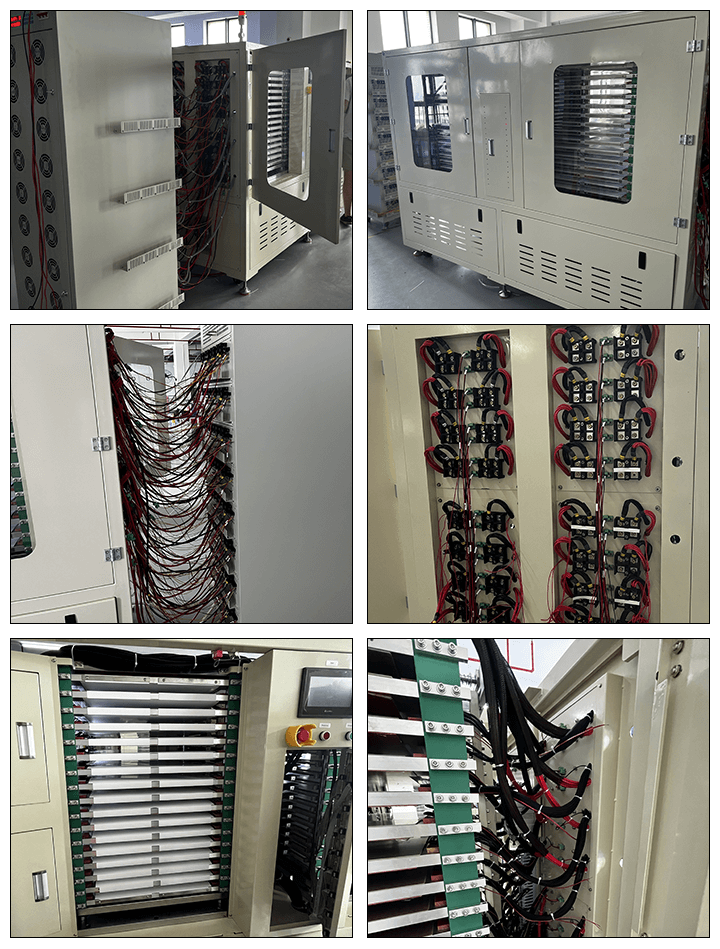

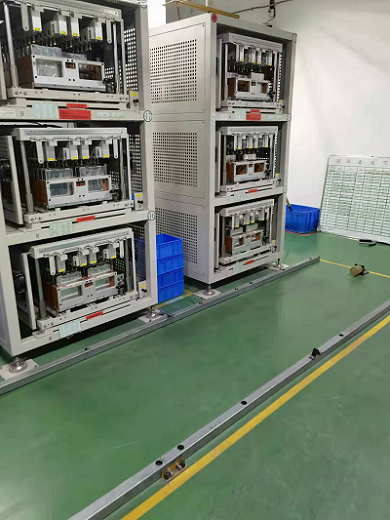

3 、Configuración de los componentes principales

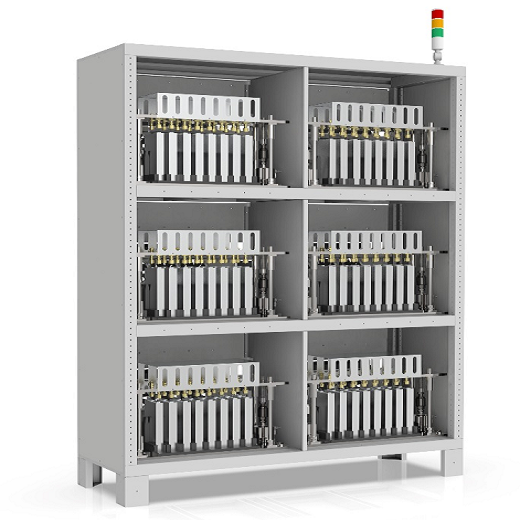

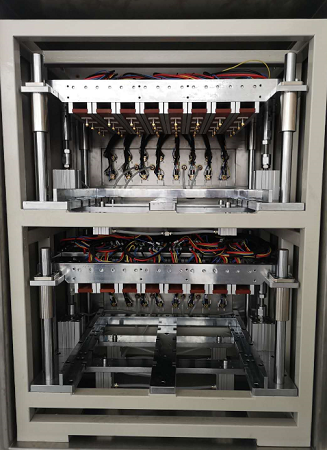

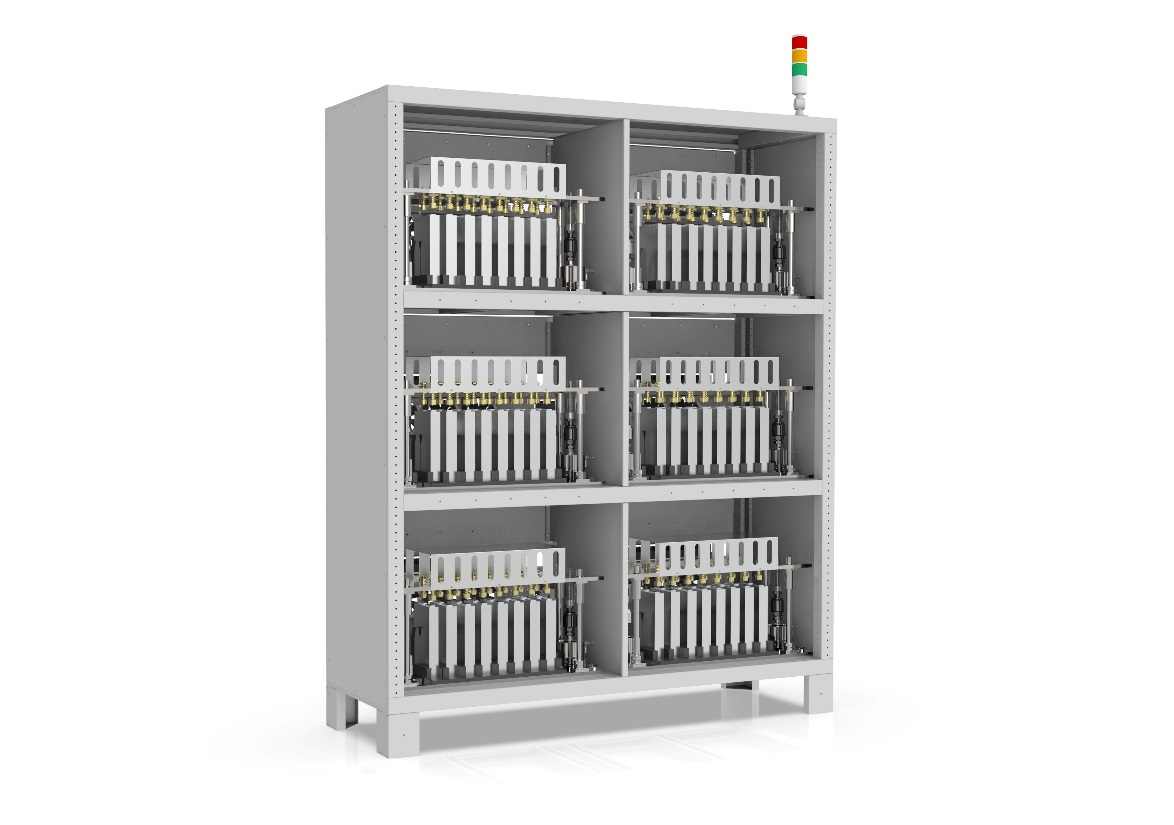

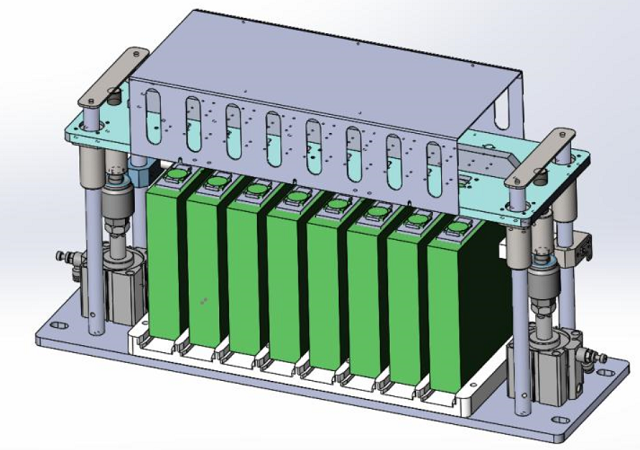

1.  Diagrama esquemático de la estructura del dispositivo

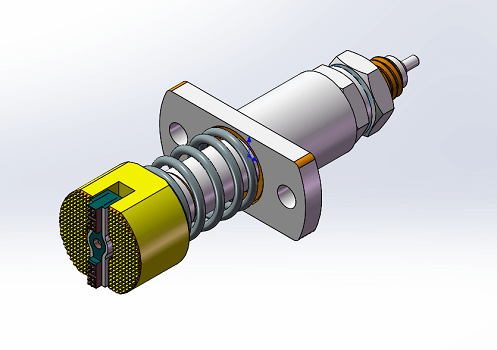

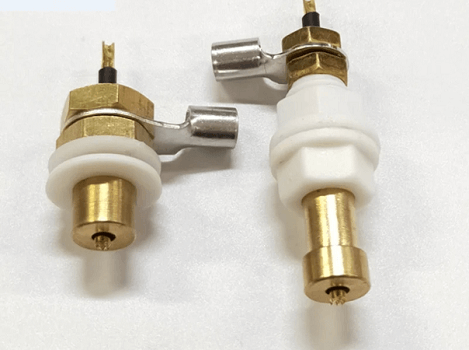

2. Diagrama de estructura de la sonda de alta corriente

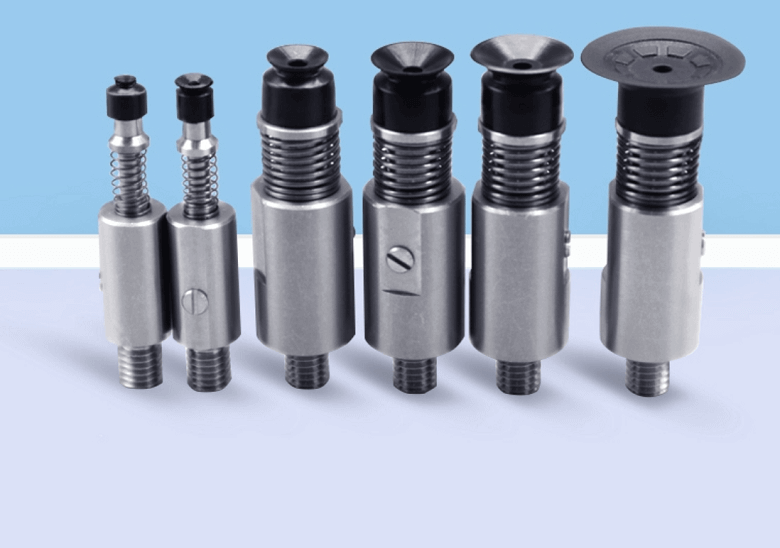

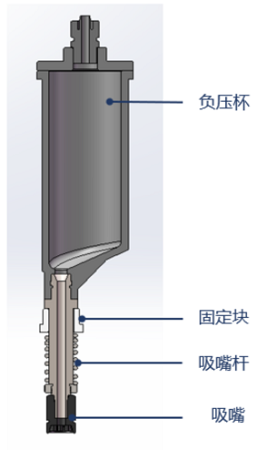

3.  Diagrama estructural de la ventosa de presión negativa

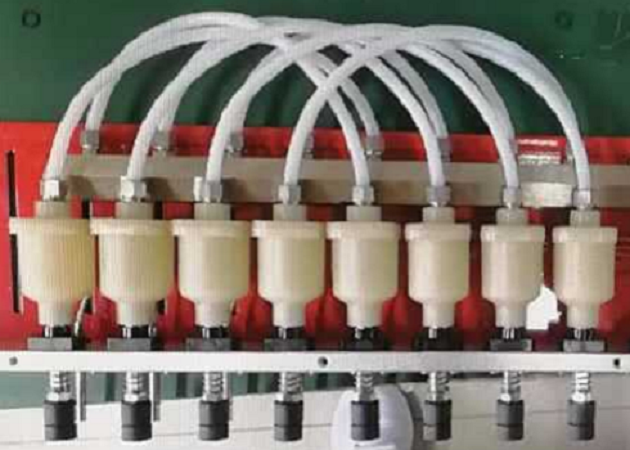

4. Taza de presión negativa (la estructura general está hecha de materiales de tratamiento especial, que son resistentes a la corrosión y a las altas temperaturas, y la tubería de presión negativa está hecha de materiales flexibles de PTFE resistentes a la corrosión)

4. Marca de componentes y repuestos :

1.  1. Configuración de los dispositivos principales

2.  Accesorios adjuntos

5. Requisitos del entorno de instalación

1.  Configurar la fuente de alimentación : CA 380 V , 50 Hz, rango de fluctuación de presión : +10% ～ - 10% ;

2.  Potencia total  : 1,3 KW ;

3.  Aire comprimido : 0,6～0,8 Mpa ; Fluctuación barométrica : ± 1 %

(Aire limpio después de la eliminación de agua, sin aceite, filtración y estabilización de presión) ；

4.  Fuente de vacío : - 0,25 ～ 0,95 kpa ;

5.  Fuente de nitrógeno seco : 0,1 ～ 0,3 Mpa ;

6.  Especificaciones del equipo :

1)  Peso : unos  400 kg ;

2)  Tamaño : largo 1800  mm x  ancho  800 mm x  alto  1950 mm ;

3)  Color de apariencia: gris claro o especificado por el cliente.

7.  Requisitos ambientales :

1)  Requisitos ambientales :  0 ～ 45 ℃ ;

2)  Humedad relativa : 30 % ～75 % RCH , asegúrese de que el aire en el sitio esté seco y libre de obstrucciones sin corrosión ácido-base;

3)  Cable de tierra: conexión a tierra de protección
