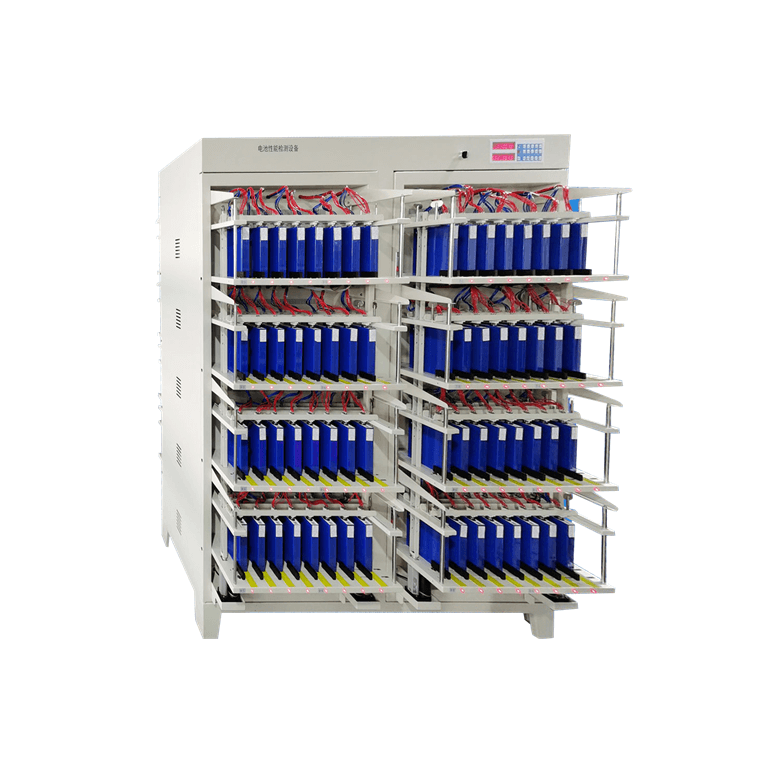

Máquina de prueba de capacidad de 5 V, 10 A y 192 canales, clasificadora de baterías para celdas prismáticas

1.  Composición básica del equipo

El equipo se compone principalmente de una computadora, una interfaz de comunicación y un gabinete de detección de baterías. Este gabinete consta de un dispositivo y una placa para su colocación, una fuente de corriente y tensión constantes, un circuito de control de almacenamiento, un circuito de muestreo, una microcomputadora monochip y un panel de control.

1.  Rendimiento principal del equipo

1. Cada dispositivo puede realizar pruebas de carga de corriente constante y voltaje constante y de descarga de corriente constante para 192 baterías que cumplan con el rango de voltaje.

2. La fuente de alimentación de voltaje constante y corriente constante patentada no tiene impacto al cambiar de corriente constante a voltaje constante, lo que es especialmente adecuado para los requisitos de carga de baterías de iones de litio.

3. La computadora de un solo chip del AVR funciona como centro de control del equipo, y el circuito de muestreo periférico controla el funcionamiento. Al conectar la computadora, se puede guardar la curva de carga y descarga completa de todos los canales, y el panel de control puede operarse para realizar la carga de corriente y voltaje constantes, la prueba de descarga de corriente constante y la clasificación por tiempo.

4. Cada batería tiene su propia fuente de corriente y voltaje constantes, y sus propios circuitos no se afectan entre sí.

5. Detecta el voltaje de cada batería en tiempo real. Al cargar, primero cargue con corriente constante. Cuando el voltaje de la batería alcance el valor establecido, pasará gradualmente a carga con voltaje constante. Al cumplirse el tiempo establecido o las condiciones de finalización de la corriente, la carga finaliza. En la descarga con corriente constante, cuando el voltaje de la batería sea inferior al valor establecido, la descarga finalizará y se encenderá el indicador luminoso correspondiente.

6. Tiene la función de protección de apagado y puede continuar funcionando después de recibir el flujo de trabajo original.

7. El tubo de potencia es 50 N 06, que es adecuado para baterías con menor voltaje de descarga, como la batería de fosfato de hierro y litio.

8. La computadora superior puede configurar 32 parámetros de pasos de trabajo y 256 ciclos, y cada computadora superior se puede conectar con 1 a 10 conjuntos de sistema de microcomputadora de un solo chip (se recomiendan menos de 5 conjuntos).

9. Funciones de software de soporte.

1) La interfaz de operación gráfica se utiliza para mostrar el voltaje, la corriente, el tiempo, la capacidad y otros datos de cada batería, y el estado de funcionamiento correspondiente y las condiciones anormales se muestran en varios colores;

2) Indicación de la capacidad de la batería de cualquier sección (hasta 100 segmentos);

3) Los puntos de datos se pueden registrar de acuerdo con las condiciones de cambio de voltaje, corriente y tiempo para formar datos de curva de carga y descarga completos, y el intervalo de tiempo de los puntos de datos de la curva es inferior a 4 segundos.

4) La función de clasificación de la batería se lleva a cabo en diversas condiciones (capacidad, tiempo, voltaje de circuito abierto, plataforma de descarga, etc.);

5) Calcular los datos de relación de carga, voltaje promedio, eficiencia de descarga, etc;

6) Configuración del operador y autoridad de operación;

7) Puede mostrar la curva de carga y descarga y el diagrama del ciclo;





2.  Principales parámetros técnicos

Canal	192
Rango de corriente constante	0,1 ~ 10 000 mA , resolución  10 mA
Medición de precisión de corriente	± ( 0,1 % RD + 0,1 % FS )
Intervalo de inspección de muestreo	≤2  s / ciclo
Rango de medición de voltaje	0~5 V , resolución  1 mV
Precisión de la medición de voltaje	± ( 0,1 % RD + 0,1 % FS )
Rango de voltaje de la batería probada	2~4,5 V
Rango de ajuste de voltaje constante	3 ~4,5 V
Precisión del ajuste de presión constante	± ( 0,1 % RD + 0,1 % FS )
Rango de tiempo	0~30000  minutos / paso , precisión : ±0,1 %
Altura de la batería de soporte	20~150 mm , regulación continua
Formulario de fijación	Bandeja + polímero, bandeja + pinza de cocodrilo, método de cuatro alambres cilíndricos
Tamaño	1430 mm ( ancho ) × 600 mm ( largo ) × 1840 mm ( alto )
Fuente de alimentación en funcionamiento	Sistema trifásico de cuatro cables, CA 380 V ± 10 %, 50 Hz
Consumo de energía a plena carga	≤14KW



3.  Requisitos principales de configuración del sistema (proporcionados por el cliente)

1. Configuración mínima del sistema informático: CPU Celeron de doble núcleo, 2 GB de memoria, 500 GB de espacio en el disco duro, pantalla a color EGA/VGA, una unidad de CD-ROM, un ratón, sistema operativo Microsoft™ Windows XP o superior, y un puerto de comunicación serie RS232 disponible. El número de sistemas informáticos se determinará según las necesidades reales.

2. Se sugiere que el usuario equipe cada computadora con una fuente de alimentación UPS para evitar que la computadora o los datos se dañen en caso de un corte de energía.

3. Al arrancar el equipo, la corriente instantánea es elevada. Al configurar el interruptor de alimentación del equipo, es necesario que la corriente de acción del interruptor no sea inferior a la corriente de arranque para evitar que se dispare.



4.  Configuración general del equipo y estándares

1. Aspecto del gabinete: plateado, color del gabinete: plateado.

2. Se adjuntan el manual de funcionamiento en chino y el disco U del software.

3. Accesorios acoplados al equipo
