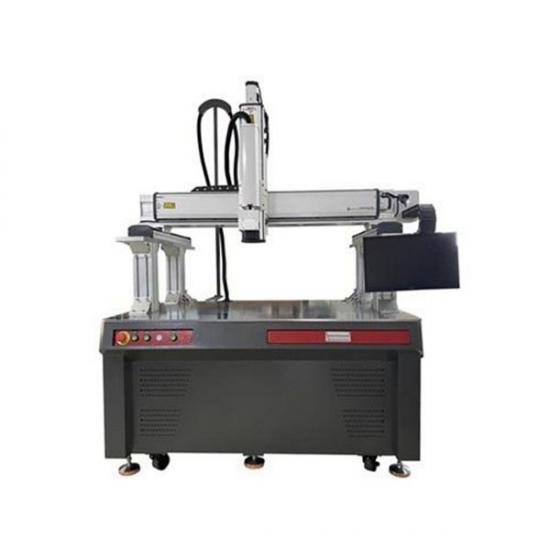

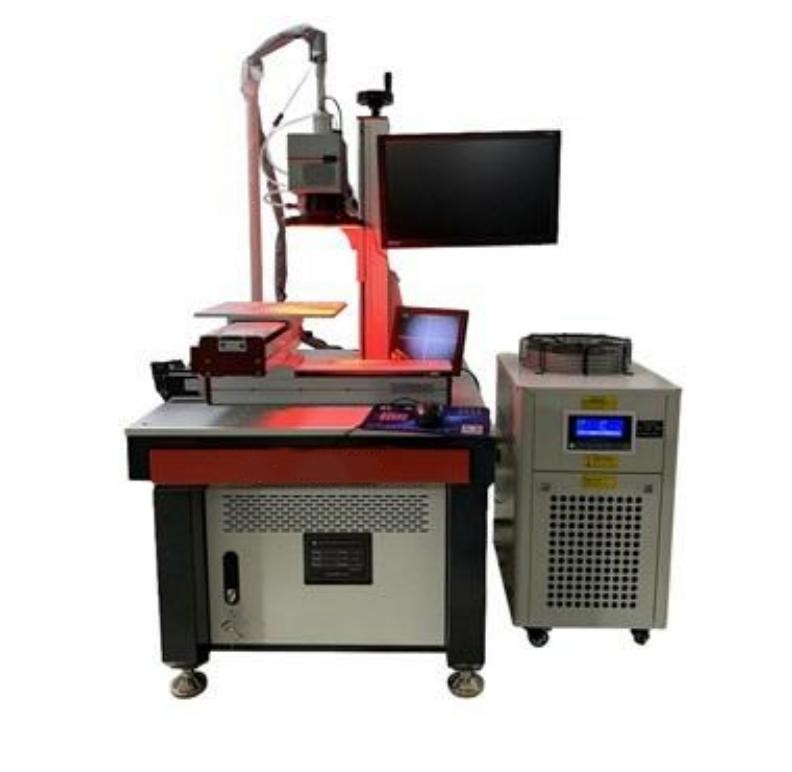

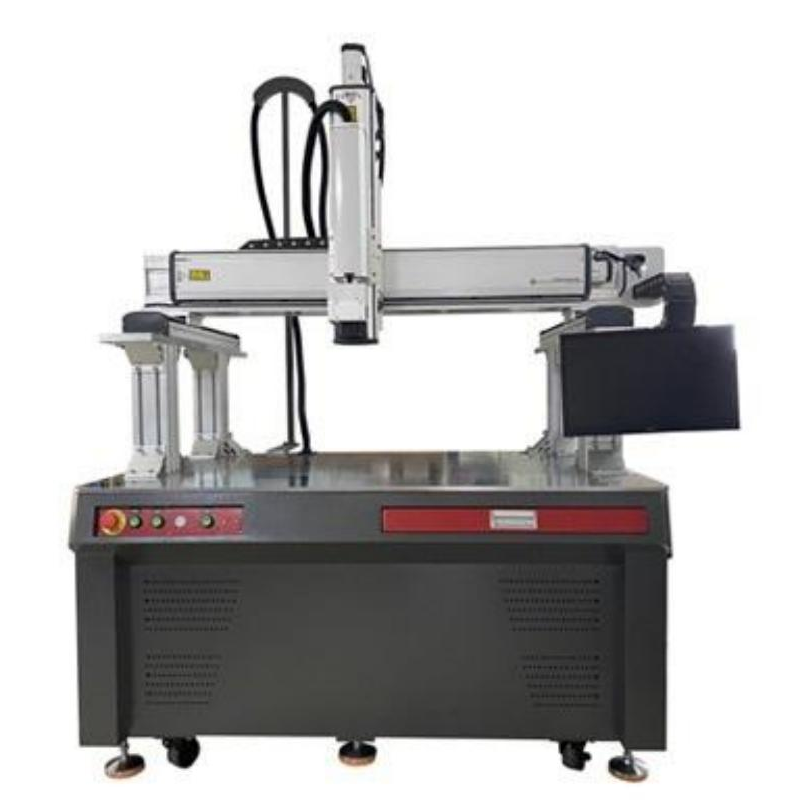

Máquina de soldadura láser de fibra óptica de 1500 W para soldadura de conectores de batería prismáticos
Principio de la soldadura láser:
Tras un proceso de procesamiento, el láser emitido por el generador láser concentra la energía en un rango muy pequeño tras ser enfocado por la lente. Si el material procesado absorbe mejor el láser, el material en el área irradiada se elevará rápidamente debido a la absorción de la energía láser. Según las diferentes propiedades del material (como el punto de fusión, el punto de ebullición y la temperatura de cambio químico), la pieza de trabajo experimentará una serie de cambios físicos o químicos, como fusión, gasificación, formación de óxido, decoloración, etc.

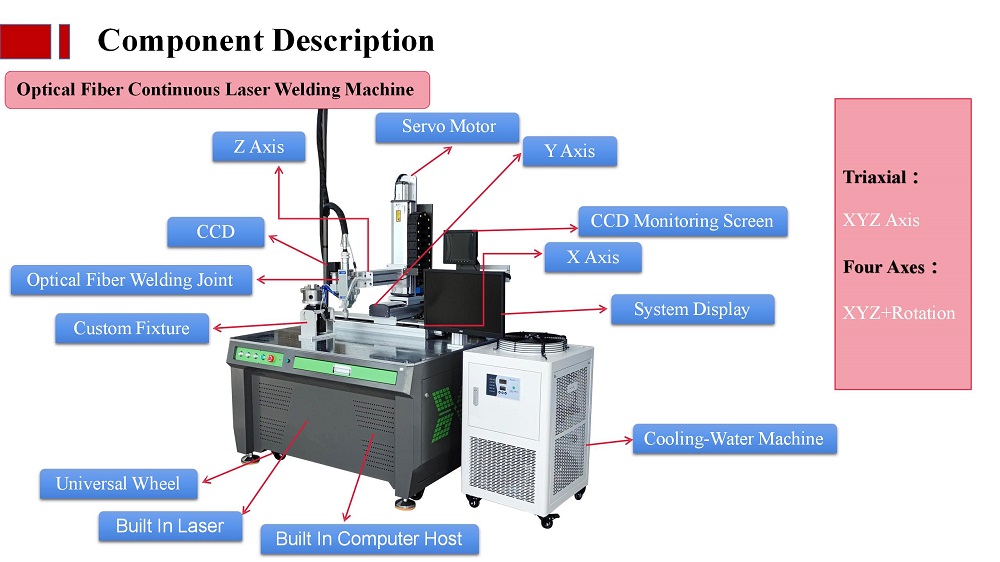

Configuración de la máquina de soldadura de la serie de fibra óptica:
Configuración y modelo
TMAX- HY -C1 500W
Observación
Sistema láser
RAYCUS – C1 5 00W
Wuhan Ruike
Mecanismo de transmisión
fibra óptica de 10 m
Wuhan Ruike
Cabezal de soldadura
Cabezal de soldadura con galvanómetro de fibra óptica
Tmáx.
Modo de control
Computadora IPC, software especial para soldadura con galvanómetro
Tmáx.
Método de posicionamiento
Luz roja semiconductora, monitoreo y posicionamiento CCD
Tmáx.
Mecanismo cinemático
Riel guía del motor del eje X/Y/Z (izquierdo y derecho, delantero y trasero, superior e inferior) tipo pórtico (900 mm * 600 mm * 300 mm)
Tmáx.
Protección de gas
Protección sincrónica de argón o nitrógeno
Tmáx.
Sistema de refrigeración
1P Termostato integrado de circulación interna de agua de refrigeración
Tmáx.
Gabinete
Máquina principal: 1580*900*1600mm 、
Tanque de agua : 530*450*700 mm
Tmáx.
Especificación :
Modelo
TAMX- HY -C1 500W
Máxima potencia del láser
1500 W
Longitud de onda central de salida
1070 ± 10
Método de soldadura
Soldadura continua por puntos
Soldadura láser
0,2-5 mm
Profundidad máxima de soldadura
3 mm （acero inoxidable）
Longitud de la fibra
10 metros
Tamaño de la máquina principal
0,8 x 0,9 x 0,7 m
Voltaje de trabajo
220 V/32 A
Temperatura de trabajo
5-35 ℃
Peso
360 kg
Consumibles: sin consumibles, la vida útil del láser de fibra es de aproximadamente 100000 horas.
