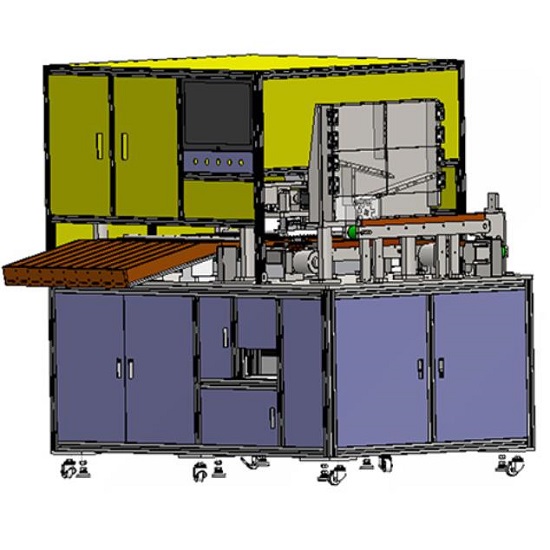

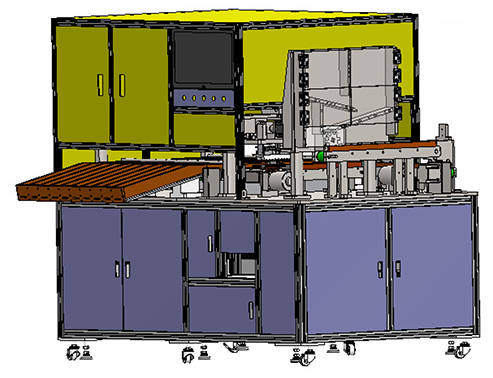

Máquina clasificadora de 5 canales para la producción de células prismáticas

Solicitud :

Este equipo se utiliza principalmente para clasificar y probar el voltaje y la resistencia interna de la batería de carcasa cuadrada.



Composición del equipo  :

El equipo proporcionado por la Parte B consta de componentes eléctricos, mecánicos y de chasis. Los componentes principales se dividen en: estructura de alimentación, estructura de pruebas, estructura de clasificación, etc.

Rendimiento integral del equipo .



Parámetros básicos  :

Eficiencia del equipo	20 ~ 25 ppm
Tasa de movimiento de equipos	≥ 95%
Precisión de detección de la resistencia interna del instrumento	± 0,5 % de la lectura resolución de pantalla 0,01 miliohmios
Precisión de detección de voltaje del instrumento	± 0,05 % de la lectura Resolución de pantalla: 0,1  mV ;
Error de repetición de detección de resistencia interna	<  1 miliohmio  (Método de detección de resistencia interna de CA)
Error de repetición de detección de voltaje	<  1  mV
Fuente de alimentación de entrada	CA 220 V/50 Hz  ,  1 kW
Tamaño	Largo *  Ancho  * Alto = 1400 * 700 * 1600 mm



Componentes principales  :

1. Probador:  Probador integrado de alta precisión HK 3561

2. Carril guía lineal: HIWIN / TBI

3. PLC: sistema de control de movimiento integrado

4. Motor: motor paso a paso de alto rendimiento, Beifu / control de investigación

5. Cilindro: Yadeke / Xingchen

6. Válvula solenoide: Yadeke / Xingchen

7. Sensor: Omron / Bochuang



Configuración general  :

1. Color de apariencia del equipo: color estándar gris cálido 1C.

2. Ruido del equipo: ≤ 65dB.

3. El equipo cumple con las normas nacionales de seguridad para equipos electromecánicos y no existe ningún riesgo de seguridad de diseño evidente o potencial.
