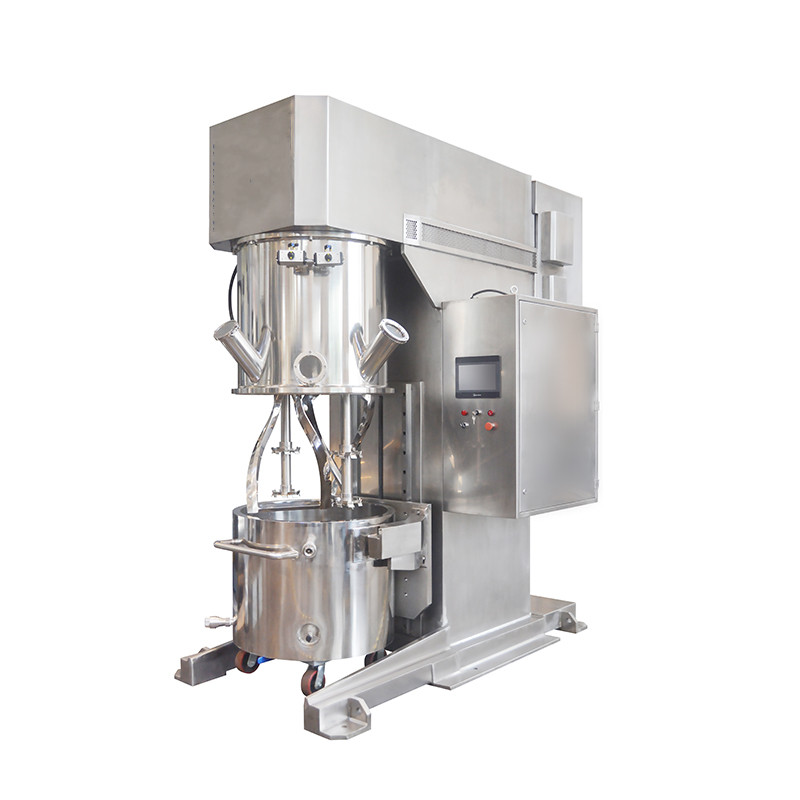

Mezclador planetario al vacío de 1000 l para dispersión de polvos y líquidos de alta viscosidad
I. Características del equipo
Ámbito de aplicación
Mezcla y dispersión de materiales en polvo y líquidos con colas de viscosidad media a alta, logrando un producto uniformemente mezclado.
II. Parámetros principales
Parámetros del buque
Artículo | Especificación |
Volumen total diseñado | 1100 litros |
Volumen efectivo | 500–1000 litros |
Diámetro interior del vaso | 1200 milímetros |
Profundidad interior del buque | 1000 milímetros |
Material del buque | Acero inoxidable 304 (superficie de contacto) |
Chaqueta de control de temperatura | Chaqueta de doble capa en la carcasa (aislante) para calefacción/refrigeración; chaqueta de una sola capa en la parte inferior |
Conexión de la chaqueta | G1.5″ con juntas de liberación rápida |
Sistema de circulación de la camisa | Suministrado por el cliente; entrada ≦ 8 °C, caudal > 150 L/min |
Puerto de descarga | Una salida de émbolo DN80 en la parte inferior |
Temperatura ambiente de diseño | –10 °C a +120 °C |
Movilidad de los buques | Montado sobre ruedas, eléctrico, con plato giratorio y raíl. |
Módulo de agitación
Artículo | Especificación |
Frecuencia de trabajo | 5–50 Hz |
Potencia del agitador | 37 kW |
Velocidad del agitador | 2–23 rpm |
Diámetro del agitador | 1250 milímetros |
Tipo de agitador | Pala de anclaje de tres alas con hoja de PTFE y rascador de fondo; material 304 |
Velocidad de la punta del agitador | 0,1–1,3 m/s |
Cantidad del agitador | 1 |
Distancia desde la pared | 25 ± 2 mm |
Espacio libre desde abajo | 10 ± 2 mm |
Módulo de dispersión
Artículo | Especificación |
Frecuencia de trabajo | 5–50 Hz |
Poder de dispersión | 2 × 55 kW |
Velocidad de dispersión | 100–980 rpm |
Diámetro del disco de dispersión | 280 milímetros |
Tipo de disco de dispersión | Dentado, acero inoxidable 304 |
Velocidad de la punta del disco | 1–14,3 m/s |
Cantidad de discos | 2 discos dentados |
Ejes por unidad | 2 |
Módulo raspador
· Fijo en la paleta del agitador
· Material: PTFE
· La velocidad de rotación coincide con la velocidad del agitador.
Módulo de base y elevación
· Estructura: Acero al carbono
· Elevación: Cilindro hidráulico
· Guía: Varillas guía metálicas
· Carrera: ≤ 1100 mm
Componentes principales del buque
Componente | Cantidad/Especificaciones |
Material del vaso superior | Acero inoxidable 304 |
Puerto de apertura rápida/visor (DN300) | 1 |
Bridas de entrada de líquido (DN80) | 3 |
Brida de entrada de líquido (DN50) | 1 |
Entrada de polvo (DN200) | 1 |
Puerto de ventilación (DN150) | 1 |
Puertos de mirilla (DN110) | 2 vidrios templados |
Puerto de vacío/ventilación (abrazadera ISO de 1″) | 1 |
Entrada de nitrógeno (abrazadera ISO de 1″) | 1 |
Puerto del sensor de presión | 1 |
Puerto de escape (abrazadera ISO de 2″) | 1 |
Puerto de manómetro de vacío digital (M20) | 1 |
Puertos de repuesto (abrazadera ISO de 2″) | 2 |
Sistema de control
· Armario eléctrico para inversores y dispositivos de baja tensión
· Panel de control manual con botones, perillas, instrumentos
· Alimentación: CA 3×380 V ±5%, 50 Hz
· Modo de control: Electrohidráulico
· Control de velocidad y accionamiento: VFD
· Refrigeración: Refrigerado por aire y por agua.
· HMI: Pantalla táctil
· Pantalla: Medidor de temperatura digital
· Botón de parada de emergencia: 1
· Sistema de alarma: Alarma de sobretemperatura, parada automática, apagado de alarma
· Visualización de velocidad: mediante pantalla táctil
· Indicador de encendido: 1
· Temporizador: controla el tiempo de dispersión y agitación.
· Control integrado basado en HMI
Sistema de enclavamiento de seguridad
· La parada de emergencia desactiva todas las operaciones instantáneamente
· Se permite la agitación lenta manual durante el posicionamiento de la viga descendente
· La dispersión a alta velocidad solo se permite cuando el haz está hacia abajo
· El bloqueo de seguridad evita que la viga se levante o se abra mientras se mezcla
· El tanque antirreflujo de vacío evita que el aceite se escape de la bomba de vacío.
· Protecciones VFD: Sobrecarga, sobrecorriente, sobretensión, fuga, pérdida de fase
Detalles adicionales
· Sensor de temperatura: Pt100 (medición de material y pared)
· Rodamientos: Importados para piezas de alta velocidad; nacionales para piezas de baja velocidad.
· Sellos: Estáticos (O ring VF), dinámicos (mecánicos), sellos mecánicos importados
· Lubricantes: Nacionales e importados para sellos
· Cilindro hidráulico y estación: Doméstico
· Válvulas: Domésticas
· Requisito del sistema de vacío: suministrado por el cliente ≥45 L/s
· Retención de vacío: −0,098 MPa durante 24 h, se mantiene > −0,085 MPa
· Potencia principal: 150 kW
· Peso del equipo: ≈ 9500 kg
· Color: Amarillo
· Carga del suelo: 2500 kg/m²
· Dimensiones: L3490×W1900×H2865 mm (4215 mm cuando está levantado)
III. Lista de piezas de desgaste suministradas
No. | Descripción de la pieza | Especificación | Material | Cantidad | Notas |
1 | Junta tórica del sello de la tapa superior | ΦD×ΦN | Caucho fluorado | 1 | Adaptado al modelo |
2 | Anillo de sello de la mirilla | — | Caucho fluorado | 2 | Adaptado al modelo |
3 | Junta de brida de entrada | — | Caucho fluorado | 1 | Adaptado al modelo |
4 | Sello mecánico de alta velocidad | | C+SiC | 1 | Adaptado al modelo |
5 | Cuchilla raspadora de pared | | PTFE | 1 | Tal como se suministra |
6 | Lente de mirilla | | Templado | 2 | Tal como se suministra |
IV. Condiciones de apoyo
No. | Requisito | Estándar |
1 | Altura del taller | > 5,0 m (para elevación y mantenimiento); ordenado y nivelado |
2 | Dimensiones de la puerta | Altura > 3,2 m; Anchura > 2,5 m |
3 | Agua de refrigeración | Debe soportar refrigeración forzada; agua caliente para aislamiento en invierno |
4 | Calefacción | Mantener ≥ 20 °C en interiores para la viscosidad del aceite hidráulico |
5 | Espacio de instalación | Por disposición en el plano de diseño |
6 | Aire comprimido | 5–7 kgf/cm², ≥ 100 L/min |
7 | Ambiente | No se permiten sustancias corrosivas ni explosivas. |
