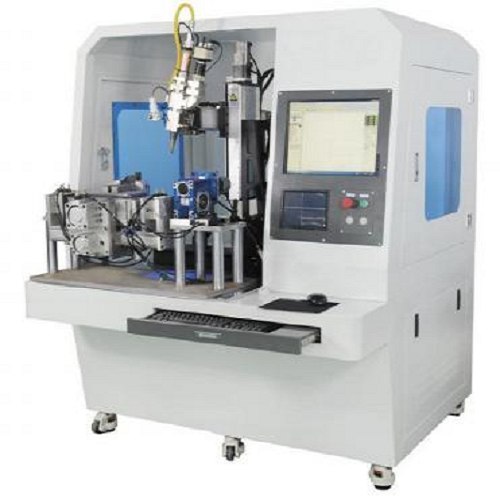

Máquina de soldadura láser de 1000 W para soldar baterías de iones de litio

1.  Introducción al equipo

Se trata de un modelo especial diseñado y desarrollado para la soldadura de baterías de iones de litio (baterías de comunicaciones, almacenamiento de energía, etc.). Equipado con los accesorios adecuados, este sistema en serie puede soldar por láser la cubierta cuadrada de la carcasa de la batería (cuatro bordes rectos y cuatro ángulos de arco en la unión de la carcasa y la placa de cubierta).

2. Flujo de trabajo

Alimentación manual  →  Prensado del cilindro  → Presione  el botón de inicio y  espere  a  que  comience la soldadura  → Aflojamiento  del cilindro  después de  la  soldadura →  Alimentación manual y  operación  cíclica .

3. Parámetros técnicos

NO.	Proyecto	Parámetro
1	Longitud de onda central	1077~1085 nm
2	Altura total  , mitad  de  ancho , ancho  espectral	<3 nm
3	Potencia de salida  máxima nominal	1000W
4	Rango de  regulación de potencia	10~100%
5	Estabilidad de potencia  (> 24 horas)	<0,4%
6	Calidad  del haz	<1.2
7	Voltaje de entrada	220 V CA
8	Consumo máximo  de  energía	3,5 kW
9	Frecuencia máxima  de modulación  Máx .	50 kHz
10	Tiempo  de subida /  bajada de forma de  onda	5nosotros
11	Modo de enfriamiento	Refrigeración por agua
12	Longitud  del cable óptico de  salida	15 metros
13	Cabezal de salida  láser	QBH
14	Temperatura ambiente  de funcionamiento	5~40℃
15	Temperatura  del agua de refrigeración	18~28℃
16	Temperatura de almacenamiento	-20~60℃

4.  Rendimiento del proceso

1. Procesamiento en tiempo real del rendimiento del control de retroalimentación y de la función de control de forma de onda para lograr condiciones de soldadura ideales;

2. El diseño combinado del cabezal de escaneo del galvanómetro puede realizar soldadura por puntos y soldadura por costura dentro del rango de procesamiento;

3. Función de entrada y salida gradual, y se completan las partes superpuestas al principio y al final de la soldadura de costura;

4. La configuración de los conectores de entrada y salida (señales) facilita la automatización;

5. Diseño de banco de trabajo estandarizado, depuración de accesorios de soldadura simple y flexible;

6. El modelo de batería tiene una fuerte compatibilidad y está equipado con un accesorio de soldadura universal;

7. El control por PC es fácil de operar, con función de enseñanza de pistas y fácil de usar.

8. Está equipado con tres ejes como estándar, que se pueden expandir a un enlace de cuatro ejes para realizar una soldadura tridimensional arbitraria en el espacio;

9. Interfaz de diálogo hombre-máquina de pantalla táctil, operación humanizada, simple e intuitiva .

5. Marcas de componentes principales

NO.	Nombre	Marca	Función principal	Cantidad
1	Fuente láser	Host láser de fibra óptica Chuangxin de 1000 W	Núcleo de conversión de energía electroóptica	1 juego
2	Sistema de transmisión de energía	Fibra óptica Mitsubishi de 5 m	Transmisión de energía	1 juego
3	Cabezal de trabajo de soldadura	Junta soldada Jiaqiang QBH	Liberación de energía y control del tamaño del punto de soldadura	1 juego
4	Sistema de indicación de luz roja	Autoproducción	Programación de instrucciones	1 juego
5	Sistema de inspección de soldadura	Autoproducción	Detección en tiempo real del efecto de la soldadura mediante CCD	1 juego
6	Sistema de detección de energía	Autoproducción	Detectar fluctuaciones de energía	1 juego
7	Sistema de enfriamiento	Enfriador de doble temperatura y doble control Boding 3P	Ciclo de enfriamiento	1 juego
8	Banco de trabajo	Mesa estándar de cuatro ejes	Control de movimiento	1 juego

6. Requisitos del entorno de instalación

1. Fuente de alimentación configurada: CA 380 V, 50 Hz,

Rango de fluctuación de voltaje: + 10%  ～  - 10%;

2. Aire comprimido: 0,2 ~ 0,8 MPa, fluctuación de presión  ±  1 %

(aire limpio después de la eliminación de agua, libre de aceite, filtración y estabilización de presión);

3. Especificaciones del equipo:

1) Peso del equipo: aproximadamente 1000 kg;

2) Dimensiones generales: aproximadamente largo (1,5 mm) x ancho (1,2 mm) x alto (1,6 mm);

3) Aspecto Color: Gris claro.

4. Requisitos ambientales:

1) Temperatura ambiente: 25  ±  5  ℃ ;

2) Humedad relativa: 30% ~ 75% RCH, asegúrese de que el aire en el sitio esté seco y libre de obstrucciones sin corrosión ácido-base;

3) Cable de tierra: Conexión a tierra de protección;

4) Problemas causados por desastres, guerra, condiciones climáticas anormales u otra fuerza mayor.
