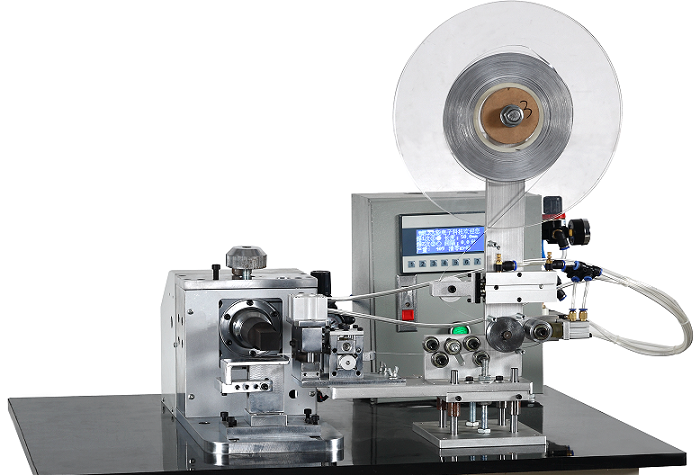

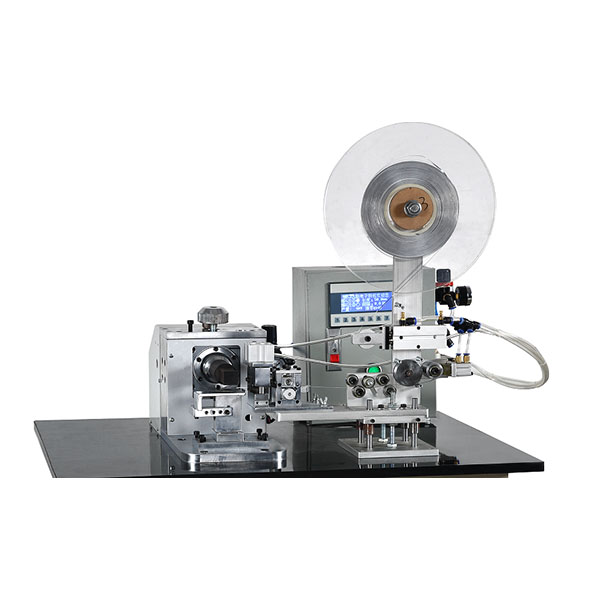

Máquina automática de soldadura de pestañas

TMAX-GA-LS130  está controlado automáticamente por PLC para realizar las funciones de alimentación de correa de longitud fija, corte de correa, pegado de pegamento, alimentación de placa de cubierta, instrucción de soldadura, etc. Es la mejor opción para mejorar la eficiencia del trabajo y la calidad del producto con un uso conveniente, un mantenimiento simple y un rendimiento estable.

Gracias de nuevo por su uso. Es nuestro deber y misión servirle con todo el corazón .

Parámetros técnicos

Proyecto	Parámetro
Especificación de  tiras de  aluminio /  níquel
Espesor	0,1-0,2 mm
Ancho	3-4 mm (se deben personalizar otras especificaciones)
Alimentación
Longitud	1-60 mm  (la extensión se puede personalizar)
Error de longitud	±0,5 mm
Eficiencia	25-40 piezas/min (relacionado con la velocidad de alimentación manual del poste)
Parámetros eléctricos
Voltaje de la fuente de alimentación	1P 220V
Potencia de entrada	70 W
Presión de aire de entrada	Caudal de 0,4-0,7 Mpa, 20 L/min, tasa de utilización del 50 %
Entorno de  uso del producto
Temperatura ambiente	-5 ～35 ℃
Humedad relativa	5-75%HR
Fuente de alimentación	CA 220 V 1P  La fluctuación de voltaje es menor a ± 10% Potencia de la fuente de alimentación > 1KVA
Mantenimiento
Porcentaje de averías	1-3%
Vida útil del diseño	5 años



Constituyente

La máquina consta de desenrollador, pulidor, conformador, encolador, alimentación de banda, corte de banda, control eléctrico y otros mecanismos. La lista de accesorios de cada mecanismo es la siguiente:

NO.	Mecanismo Nombre	Nombre de la pieza	Modelo	Fabricante	Cantidad	Período de garantía
1	Panel de control  eléctrico	SOCIEDAD ANÓNIMA	DVP16ES2	Delta	1 juego	1 año
2		Visualización de texto	MD306	Maestro	1	1 año
3		Fuente de alimentación de modo conmutado	S-50-24	Delta	1	1 año
4		Relámpago	MY4NJ	OMRON	2	1 año
5		Paso a paso  el río D	2H45B	Reyes	1 juego	1 año
6	Sistema de alimentación	Matriz recubierta de  caucho	No  estándar	De Ruicheng	1 juego	1 año
7		Sistema de alimentación  de pegamento	No  estándar	De Ruicheng	1 juego	1 año
8		Cortador	Acero blanco	De Ruicheng	1 par	1 año
9		Guía	12	Shangyin	7 series	1 año
10	Sistema neumático	Cilindro	SDA32-05	Estrellas	1	1 año
11		Cilindro	SDA25-10	Estrellas	1	1 año
12		Cilindro	TDA10-10	Estrellas	1	1 año
13		Cilindro	CDJ2B16-60	Estrellas	2	1 año
14		Cilindro	CDJ2B10-15	Estrellas	3	1 año
15		Cilindro	TDA10-20	Estrellas	1	1 año
16		Válvula de  alivio de presión	AR-2000	Estrellas	1	1 año
17		Válvula solenoide	4V110-06	Estrellas	6	1 año
18	Sistema mecánico	Marco	No  estándar	De Ruicheng	1 juego	1 año
