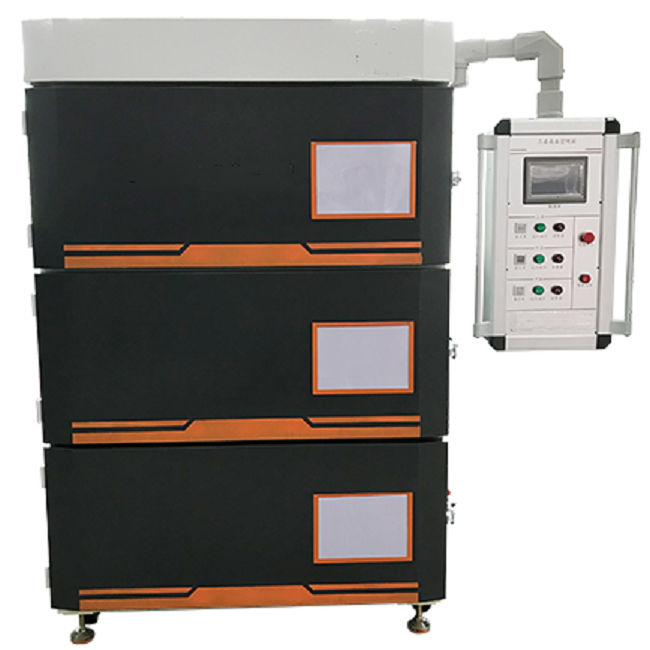

Horno de secado al vacío de tres capas de un solo lado para horneado de electrodos

1. Ámbito de uso del horno :

Adecuado para hornear electrodos de baterías de iones de litio, celdas y baterías líquidas en espera.

2、Configuración

A. Caja: Fabricada en acero inoxidable 304 importado de 3,0 mm, con nervaduras de refuerzo del mismo material .

B. Bastidor: Fabricado con láminas laminadas en frío de alta calidad de 1,5 mm y 2,0 mm, con dos capas de aislamiento. El algodón está compuesto por tres capas : silicato de aluminio , algodón de aluminio y algodón insonorizante.

C. Sistema de aire caliente: Cada  capa está compuesta por ventiladores, cajas de calentamiento, conductos de aire, etc., que pueden lograr una mejor consistencia de temperatura.

D. Sistema de control: compuesto por PLC, pantalla táctil, sensor de presión  , válvula deflectora de alto vacío , relé de estado sólido, controlador de temperatura, grupo de válvulas electromagnéticas, etc.

E. Componentes de hardware: incluidas puertas, cubiertas traseras, tubos de vacío y otras piezas estampadas, etc.

3、Características de la máquina

A. Principio: Circulación de aire caliente circundante. Aislamiento térmico de doble capa, con temperatura exterior inferior a 45 grados (excluyendo puertas de vidrio).

B. Estructura de calentamiento: Adopta aire de circulación externa en forma de O, con salida de aire del lado izquierdo y succión de aire del lado derecho, logrando consistencia de temperatura;

C. Válvula deflectora neumática de alta precisión, control independiente de tres capas aislado;

D. Pantalla táctil, ciclo automático y control automático, completando el paso final y volviendo a la presión de mantenimiento de vacío; Pantalla digital de temperatura de seguridad;

E. Puerta de vidrio elástico de doble capa, detección de presión de tres capas, con función de protección contra sobretensión;

F. Equipado con un dispositivo de control de temperatura de protección contra sobretemperatura de múltiples posiciones, puede prevenir eficazmente problemas de seguridad de control de temperatura, como pérdida de temperatura y

mejorar la precisión de la protección contra sobretemperatura;

G. La pantalla de control es táctil para una operación centralizada, lo que facilita su manejo y fiabilidad. El controlador del programa utiliza un PLC, que funciona

de forma estable y fiable;

H. El horno de tres capas se controla individualmente y permite configurar por separado el tiempo total de horneado, la duración del ciclo, el tiempo de bombeo de vacío y el tiempo de secado. Tras configurar los parámetros, se puede pulsar el botón automático para acceder al programa de horneado automático. Al alcanzar el tiempo de horneado, se apagará automáticamente. Si la temperatura supera el valor de seguridad, se activará una alarma y se encenderá la luz indicadora roja.

La calefacción se detendrá automáticamente. La información de la alarma se mostrará en la pantalla.

pantalla;

I. Llenar la caja con aire seco a cualquier valor establecido entre -0,1 Mpa y -0,02 Mpa puede detener automáticamente el inflado;

J. Durante el funcionamiento normal, la alarma de aviso de falla y la causa de la falla se pueden describir en la pantalla;

K. Los tubos de vacío tienen propiedades anticorrosivas;

L. El enclavamiento del programa evita fugas de gas entre capas.

4. Parámetros principales

1	Principio de calentamiento	Calefacción por circulación externa de aire caliente independiente de tres capas
2	Fuente de energía	380 V 50 Hz 16 kW
3	Fuente de gas	Gas seco 0,1-0,2 MPa/vacío -0,098-0,1 MPa/gas comprimido 0,4-0,5 MPa
4	Temperatura	Temperatura ambiente hasta 150℃
5	Grado de vacío	Cuando se dibuja entre -0,1-0,098 Mpa, la pantalla digital mantiene una presión de ≥ 95 % durante 24 horas.
6	Error de visualización	Valor establecido y valor mostrado estable ≤ ± 0,1 ℃
7	Rendimiento del aislamiento térmico	La temperatura de la pared exterior no debe superar los 45 grados (excluidas las puertas de vidrio).
8	Temperatura uniformidad	A 50 mm de la pared en cada punto dentro de la cavidad: ≤ ± 3,5 ℃ al vacío, ≤ ± 2,5 ℃ bajo presión normal
9	Propiedad de temperatura de la cadena	≤20℃ （Dentro de 100 grados de aumento de temperatura en capas adyacentes, solo dentro de 20 grados más que la temperatura ambiente ）
10	Velocidad de respuesta	La pantalla del medidor alcanza el valor establecido en 30 minutos y la temperatura del núcleo descargado se estabiliza durante 45 a 60 minutos.
11	Tamaño de la cámara	330 alto × 830 ancho × 800 profundidad × 3
12	Tamaño exterior	1970 alto × 1250 ancho × 1100 profundidad

 5 、Configuración eléctrica:

SN	Artículo	Especificación
1	SOCIEDAD ANÓNIMA	Fujian Weikong
2	Pantalla táctil	Pantalla a color de mantenimiento LCD de 7 pulgadas
3	Temperatura controlador	Temperatura inteligente digital Cálculo automático del PID del controlador/microordenador
4	Modo de temperatura	PID+SSR (tiristor), Shanghai Yatai
5	Sobretemperatura protección	Controlador de temperatura Yatai de Shanghai
6	Sensor de temperatura	termopar tipo K
7	Manómetro de vacío	Vacuómetro digital/- 101,0-101,0 kPa  Tipo universal de presión positiva y negativa , Taiwán Jingdeng
8	Vacío válvula/válvula de nitrógeno	Válvula deflectora de alto vacío
9	Alarma	Alarma de sonido y luz
10	Tubo de calentamiento	Mejor
11	Modo de control	Cada estudio funciona de forma independiente, y los modos de calentamiento, aspiración y llenado de nitrógeno se controlan mediante circulación automática por PLC. El funcionamiento de cada sección de trabajo se configura  mediante la pantalla táctil.

5、Condiciones de instalación

5.1 La distancia entre el frente del horno y la pared no deberá ser menor a

1500 mm, y la distancia entre los lados traseros izquierdo y derecho no debe ser inferior a 500 mm.  Los usuarios deben proporcionar interruptores de distribución de energía independientes y ser responsables de...

Conectar fuentes de alimentación externas al equipo.

5.2 Condiciones del área de instalación (proporcionadas por la Parte A):

5.2.1 Alimentación: trifásica de cinco hilos, frecuencia: 50 ± 1 Hz;

5.2.2 Vacío: Presión -0,1 MPA, tubo de vacío DN20

5.2.3 Nitrógeno: Presión 0,1~0,2 MPA, tubería de nitrógeno, tubería de gas D12

5.2.4 Aire comprimido: 0,4~0,6 MPA, tubería de aire D8

5.4 Consumo de energía

5.4.1 Horas máximas ≤ 16kw/hora

5.4.2 Cuando sea uniforme, ≤ 2,5 kW/hora

5.5 Requisitos ambientales

5.5.1 Temperatura -5~35 ℃, humedad ≤ 40%

5.5.2 No hay gases, líquidos o sólidos inflamables o explosivos en el  área circundante.

5.5.3 Evite hornear materiales inflamables, gases y explosivos dentro de la caja.
