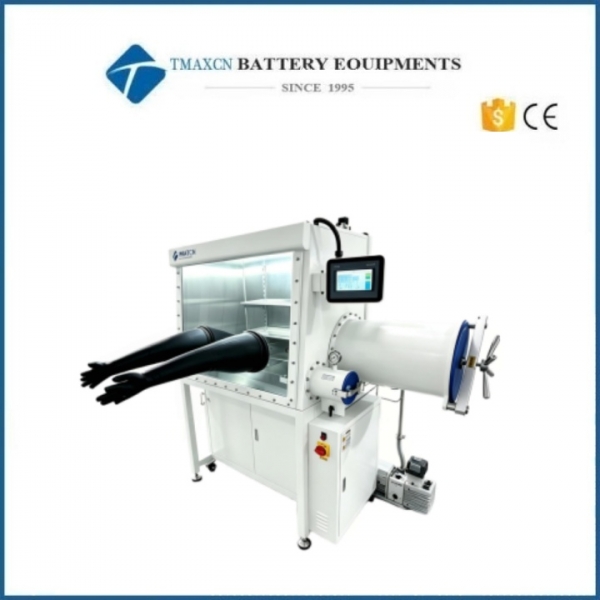

Parámetros técnicos estándar de la caja de guantes | Cámara de acero inoxidable 304 | O₂ < 1 ppm / H₂O < 10 ppm | Purificación de doble etapa + sistema de vacío

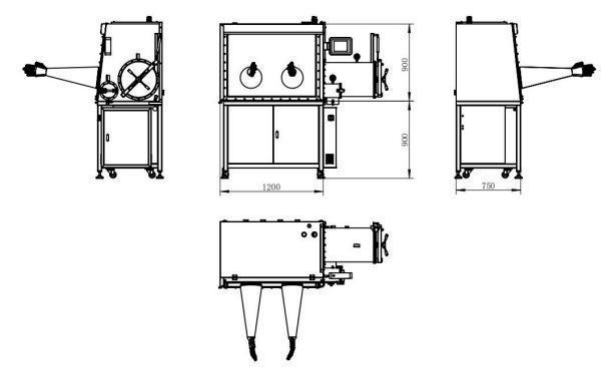

Se adjunta el plano de dimensiones:

I. Criterios de aceptación:

En condiciones estándar, es decir, a una temperatura constante de 20-25 °C y una humedad relativa del 65%, con una fuente de gas inerte al 99,999%, el contenido de oxígeno en el agua circulante del cuerpo vacío de la caja ha alcanzado en todos los casos menos de 1 ppm.

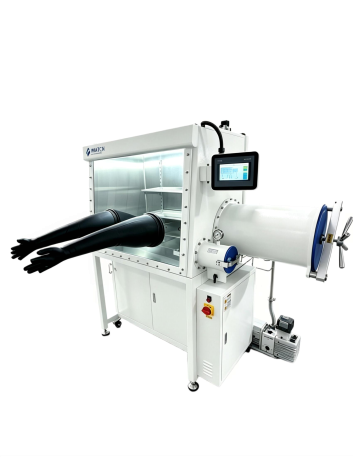

II. Configuración estándar e indicadores técnicos principales de la caja de guantes

1. Cuerpo de la caja

1. 1 Las dimensiones del cuerpo de la caja son las siguientes: 1200 mm (largo) × 900 mm (alto) × 750 mm (ancho en la parte inferior);

1.2 Material: Estructura totalmente de acero inoxidable [SUS304], espesor 3 mm.

1.3 Abertura del guante: Diámetro 220 mm, fabricada en material de aluminio macizo.

1.4 Guantes: Guante de 8 pulgadas de diámetro, 0,4 mm de grosor, fabricado en caucho butílico.

1.5 Ventana: Diseño inclinado para la superficie de trabajo, ventana frontal desmontable de vidrio templado de seguridad de 8 mm.

1.6 Durante su uso, se puede mantener una cierta presión positiva y negativa (-12 mbar - 12 mbar).

1.7 La caja está equipada con luces LED antirreflectantes de luz suave.

1.8 En el cuerpo de la caja viene preinstalada una placa de conexión de alimentación con múltiples orificios (fuente de alimentación: 220V ±10% 50Hz ±10%).

1.9 La carcasa está equipada con múltiples interfaces estándar KF-40, lo que facilita la conexión de líquidos, gases, señales, etc.

1.10 El cuerpo de la caja tiene dos niveles de estantes o está equipado con cajas de estantes.

1.11 Soporte: Con ruedas, altura 900 mm. Las ruedas tienen funciones de nivelación, desplazamiento y fijación.

1.12 La tasa de fuga del cuerpo de la caja es inferior a 0,001% vol/h;

2. Cabina de transición

2.1 Forma: Cilíndrica (acero inoxidable 304), conectada a la caja de guantes, controlada por válvulas.

2.2 Dimensiones: Diámetro 390 mm, longitud 600 mm. La cabina de transición grande (accionada por el lado derecho) cuenta con una bandeja móvil en su interior. En el lado derecho de la caja se encuentra una cabina de transición pequeña, con unas dimensiones de Ф 150 mm × 330 mm. Las válvulas automáticas de la cabina de transición grande controlan la succión y el inflado. En la cabina de transición pequeña se utilizan válvulas manuales para la succión y el inflado.

2.3 Bandeja: Se puede extender libremente (el compartimento de transición grande está equipado con).

2.4 Grado de vacío: ≤ -0,1 MPa (Se requieren compartimentos de transición derechos, tanto grandes como pequeños, para poder realizar el vacío y mostrar los valores de vacío), los manómetros de vacío se seleccionan de la marca alemana Wika.

3. Sistema de control de purificación por recirculación

3.1 Sistema de control

3.1.1 Modos: El control automático, el control cíclico y el control de la cámara de vacío se visualizan mediante una pantalla LCD. La unidad de control utiliza un PLC Siemens alemán.

3.1.2 Control de presión: Controla la presión de la caja de control a un valor preestablecido.

3.1.3 Pedal: Permite controlar la presión de la guantera, facilitando su funcionamiento.
3.2 Sistema de purificación por circulación

3.2.1 Control ambiental: H2O < 1 ppm, O2 < 1 ppm.

3.2.2 Dispositivo de ajuste: Se ajusta mediante la pantalla táctil del PLC (calentamiento, vacío, purificación, regeneración). Todo el proceso no requiere supervisión manual.

3.2.3 Gas de trabajo: N2 o Ar (circulación de gas).

3.2.4 Ventilador de circulación: Caudal 0 - 100 m³/h.

3.2.5 Columna de purificación simple: material desoxidante alemán BASF 5 kg, material absorbente de agua eficiente estadounidense UOP 5 kg.

3.2.6 Válvula de purificación: Válvula eléctrica totalmente automática. Diseño modular.

3.2.7 Filtro: Filtro de alta eficiencia que utiliza una malla filtrante con un diámetro de poro de 0,3 micras que cumple con los estándares HEPA.

3.3 Sistema de regeneración

Se utiliza para reutilizar el sistema de purificación y activarlo; la regeneración requiere una mezcla de gases de N2/H2 o Ar/H2, con un contenido de H2 del 5% al 10%.

3.4 Sistema de visualización

La unidad de control utiliza una pantalla táctil Siemens. Menú de funcionamiento: chino, inglés.
4. Sistema de vacío

4.1 Control automático de la bomba de vacío: la bomba de vacío debe funcionar cuando el sistema lo necesite.

4.2 El grado de vacío final de la bomba de vacío debe ser ≤ 5×10 - 1 pa.

4.3 La cabina de transición puede evacuarse por separado y puede controlarse de forma independiente en cualquier momento.

III. Selección y principales especificaciones técnicas de las cajas de guantes

1. Analizador de agua (1 unidad)

1.1 Rango: 0 - 1000 ppm

1.2 Error: ±1% ppm

1.3 Entorno: -10 ℃ ~ 50 ℃

1.4 Pantalla: Pantalla PLC

2. Analizador de oxígeno (1 unidad)

2.1 Rango: 0 - 1000 ppm

2.2 Error: ±1% ppm

2.3 Entorno: -10 ℃ ~ 50 ℃

2.4 Pantalla: Pantalla PLC

IV. Condiciones de funcionamiento del equipo: (Proporcionadas por el usuario)

4.1 Alimentación eléctrica: CA bifásica de tres hilos, 220 V, potencia ≥ 1,5 kW;

4.2 El laboratorio debe tener un cable de tierra independiente: menor de 3 Ω. Se recomienda utilizar un cable de cobre plano con un área de sección transversal de ≥ 10 mm² para la conexión del equipo al cable de tierra.
4.3 Suministro de agua: Ninguno;

4.4 Humedad relativa: < 75%;

4.5 No hay grandes cantidades de polvo en el interior, ni gases corrosivos, inflamables o explosivos.
