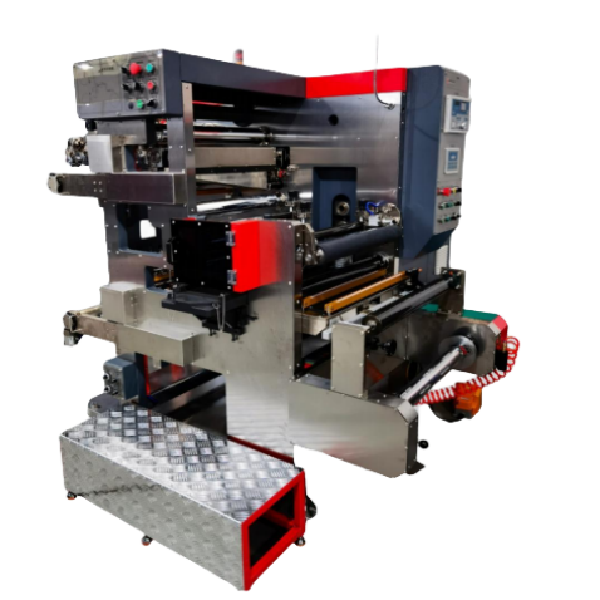

Máquina cortadora continua de electrodos de rollo a rollo para baterías de iones de sodio de 500 mm de ancho

1. Descripción general del equipo

1.1 Funciones del equipo

No.	Artículo	Especificaciones técnicas	Observaciones
1	Materiales aplicables	Láminas de electrodos después del recubrimiento y calandrado: LFP, LCO, LMO, NCM, NCA, LTO, grafito, etc.
2	Especificaciones del sustrato	Lámina de aluminio (AL): Espesor 9–30 μm, Ancho 50–500 mm, Diámetro máximo del rollo: 400 mm
		Lámina de cobre (Cu): Espesor 6–30 μm, Ancho 50–500 mm, Diámetro máximo del rollo: 400 mm
3	Diseño del ancho del rodillo	650 mm
4	Ancho de corte garantizado	30–500 mm
5	Velocidad de carrera mecánica	50 m/min
6	Velocidad de corte	1–40 m/min	Depende de la calidad del corte.
7	Rango de espesor del electrodo	70–250 μm
8	Método de corte longitudinal	1. Corte combinado con cuchillas rotatorias; 2. Estructura de corte tipo Nishimura; 3. Especificaciones a definir.
9	Método de rebobinado	Rebobinado escalonado de eje diferencial de doble eje

1.2 Principio de funcionamiento

Tras el calandrado, las láminas de electrodos positivos/negativos enrolladas se cargan en el sistema de desbobinado. Mediante tracción, la lámina de electrodos se alimenta a un grupo de cuchillas, dispuesto según las especificaciones del proceso, para su corte. Las láminas divididas se rebobinan mediante sistemas de rebobinado superior e inferior, mientras que los recortes laterales se recogen mediante un sistema de recorte específico. La máquina está equipada con guiado automático de banda, control de tensión y sistemas de extracción de polvo (incluido el de la zona de cuchillas) para garantizar una alimentación fluida, un rendimiento de corte estable y el cumplimiento de las especificaciones de rebabas y rectitud.

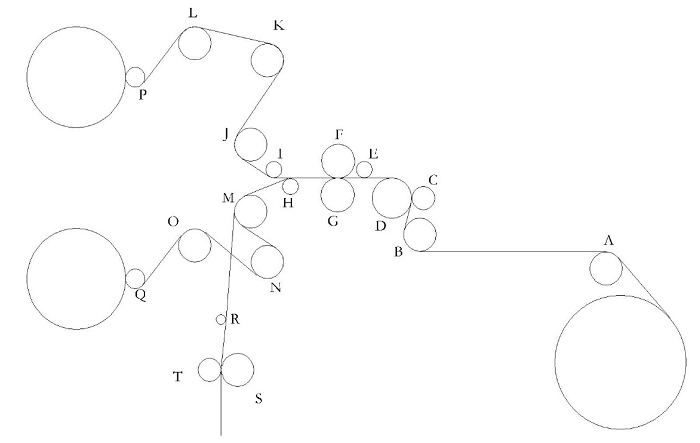

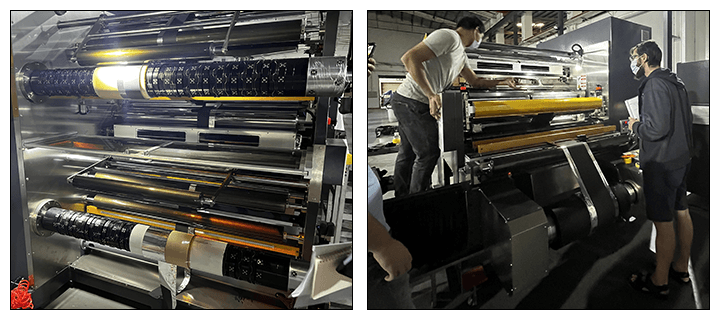

1.3 Flujo de trabajo operativo

Utilizando un carro de transferencia, cargue el material en el eje de desbobinado → mesa de empalme → rodillos de tracción → grupo de cuchillas de corte → grupo de rodillos → ejes diferenciales superior e inferior → rebobinado de recorte → configure la tensión requerida → cambie la guía de banda al modo automático → presione inicio → la máquina corta y rebobina automáticamente.



1.4 Estructura general

Dimensiones aproximadas:

·  Máquina principal: 1800 mm (largo) × 2300 mm (ancho) × 1900 mm (alto)

·  Colector de polvo: 800 mm (largo) × 800 mm (ancho) × 1400 mm (alto)

·  Carro de cuchillas: 1200 mm (largo) × 400 mm (ancho) × 1000 mm (alto)

1.5 Estructura de los componentes principales

1.5.1 Sistema de desenrollado

No.	Artículo	Descripción
1	Desbobinador	Desbobinado central de un solo eje; núcleo de 3"; diámetro máximo del rollo: 400 mm; ancho ≤ 500 mm
2	Mesa de empalme	Tipo de varilla de prensado neumática doble
3	Guía web	Servoguiado por ultrasonidos; recorrido ±40 mm; precisión ±0,2 mm
4	Sistema de tensión	Control de par de bucle cerrado totalmente automático; ajustable de 0 a 250 N



1.5.2 Mecanismo de corte

No.	Artículo	Descripción
1	Velocidad mecánica	Máx. 50 m/min
2	Velocidad de corte	0–40 m/min
3	Método de corte longitudinal	Cuchillas rotativas combinadas; Estructura tipo Nishimura; especificaciones a definir
4	Cuchillas	Material: aleación de tungsteno; Cuchilla superior: Φ100 × Φ65 × 0,7 mm (35°), Cuchilla inferior: Φ100 × Φ65 × 2,0 mm (90°)
		Vida útil de la cuchilla: Electrodo positivo: 150–200 000 metros, Electrodo negativo: 250–300 000 metros; reutilizable 10 veces
5	Ajuste de la cuchilla	Holgura de cuchilla ajustable; enganche mediante roscas de tornillo
6	Accionamiento de cuchillas	Servomotor; porcentaje de velocidad de la cuchilla ajustable mediante panel de control
7	Dispositivo de limpieza	Cepillo de descarga directa en la cuchilla inferior
8	Precisión del ancho de corte	≤±0,1 mm
9	Error de la serpiente del electrodo	≤±0,3 mm/1000 mm
10	Rebabas de metal	Longitudinal: <6 μm; Transversal: <10 μm



1.5.3 Sistema de rebobinado

No.	Artículo	Descripción
1	Ejes de rebobinado	Rebobinado escalonado de dos ejes; eje deslizante; núcleo de 3"; diámetro máximo de 400 mm; bucle único de 40 mm
2	Precisión de rebobinado	≤±0,4 mm
3	Rodillos de presión	Rodillos de gravedad (75 mm); apertura y cierre neumáticos; otros tamaños opcionales
4	Recolección de polvo	Limpieza con dos cepillos (superior/inferior); cepillos accionados por pasos; conductos integrados; extracción de la zona de la cuchilla
5	Unidad de recorte de bordes	Sistemas servoaccionados dobles; par ajustable; recorte >5 mm; recogido en contenedores



1.5.4 Sistema de control

No.	Artículo	Descripción
1	Unidad de control principal	1. Panel de control centralizado giratorio; 2. Controlador principal OMRON con Ethernet; 3. Todos los componentes clave son de marcas importadas.
2	Disposición del armario eléctrico	1. Gestión de diseño particionado; 2. Zonas separadas para mecánica, neumática y eléctrica; 3. Panel eléctrico aislado del polvo para facilitar el mantenimiento.
3	Alarma / Mantenimiento	1. Equipado con luz de advertencia tricolor y zumbador; 2. Alarmas visuales y audibles para arranque/anomalías de la máquina; 3. La interfaz de control incluye tabla de verificación de E/S.
4	Especificaciones eléctricas	1. 480 V/60 Hz, trifásico (estándar de EE. UU.); 2. Consumo de aire: 13 L/h; 3. Potencia total: aprox. 6 kW
5	Tiempo de actividad de la máquina	≥99% (tasa de rotura de la banda <1%)



1.6 Componentes principales

No.	Nombre	Marca	Origen
1	Unidad PLC	Omron	Japón
2	Pantalla táctil	Maestro del panel	Porcelana
3	Sistema de control de tensión	Kruida	Porcelana
4	Sistema de guía web	Kruida	Porcelana
5	Inversor	Mitsubishi	Japón
6	Circuitos de bajo voltaje	Schneider	Francia
7	Motor inversor	CP	Porcelana
8	Servomotor	Mitsubishi	Japón
9	Motor paso a paso	Yankon	Porcelana
10	Componentes neumáticos	Airtac	Taiwán, China
11	Válvula electroneumática	SMC	Japón
12	Interruptor de proximidad	Flujo de caja descontado (DCF)	Porcelana
13	Guía lineal	PMI	Taiwán, China
14	Aspectos	NSK / Local	Japón / China
15	Caja de engranajes planetarios	Dexco	Porcelana
16	Enganche	GZD	Porcelana
17	Eje diferencial	Por encargo	Porcelana
18	Cuchillas	Shengong/Oulin	Porcelana

Accesorios incluidos (por unidad)

No.	Nombre	Modelo	Cantidad	Unidad	Observaciones
1	Carro de cuchillas hidráulico	FT500 Especial	1	colocar
2	Conjunto de cuchillas	FT500 Especial	1	colocar
3	Carro elevador hidráulico	FT500 Especial	1	colocar
4	Conjunto de rodillo de presión	70 mm	6	conjuntos	Otros opcionales
5	Cuchillas superiores	Φ100×Φ65×0,7 mm	10	piezas	Otros opcionales
6	Cuchillas inferiores	Φ100×Φ65×2,0 mm	10	piezas	Otros opcionales
7	Espaciadores de cuchillas	19 mm	10	piezas	Otros opcionales
8	Juego de espaciadores	Por determinar	1	colocar	Otros opcionales
9	Llave de gancho	C32	1	ordenador personal	Para reemplazo de cuchillas
10	Base de cuchilla tipo V	—	2	piezas	Para reemplazo de cuchillas
11	Colector de polvo	WHXC-2200	1	colocar
12	Kit de herramientas estándar	Llaves hexagonales, destornilladores	1	colocar
13	Manual del usuario	—	1	Copiar
14	Manuales de accesorios	—	4	copias
