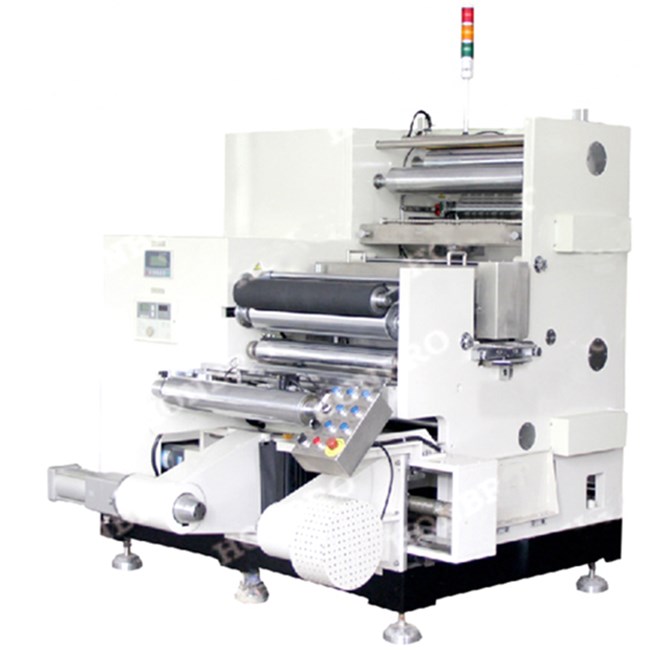

Máquina cortadora continua de electrodos de batería de rollo a rollo para la fabricación de bolsas y celdas cilíndricas
Funciones
● La máquina cortadora continua realiza el corte longitudinalmente a través de la alimentación, corte, cepillado de polvo y recolección de material, luego de laminar todo el volumen de la pieza polar de la batería en el ancho requerido por el equipo de automatización.
● La máquina adopta un modo de desenrollado de pieza polar pasiva con bloqueo de cilindro de soporte de cono de doble punta y realiza un control automático de corrección de desviación a través del seguimiento de fibra óptica durante el desenrollado, y un sistema de control de tensión de circuito cerrado completamente automático realiza el control de tensión de desenrollado y realiza un desenrollado de tensión constante; Un delantal de herramienta de corte de ultraprecisión realiza el corte y el bobinado cruzado del eje superior e inferior, un eje deslizante realiza el bobinado, un rodillo de seguimiento realiza la detección del recorrido de la posición, retroalimenta el diámetro del rollo de bobinado y controla y ajusta automáticamente la velocidad lineal de bobinado y la tensión de bobinado, y la tensión de cada tira se controla de forma independiente para mantenerse constante.
● Delantal de herramienta de corte : nuevo delantal de herramienta 110, Φ 110 cuchillas, cuchillas superiores e inferiores pulidas repetidamente
● Sistema de eliminación de polvo : al cortar las cuchillas en cada pieza de aspiración al vacío de polvo separada, la pieza polar positiva y negativa rueda hacia arriba y hacia abajo después de cortar el polvo del cepillo de pelo y la aspiración al vacío, se pueden sincronizar para eliminar el polvo de la placa, con un colector de polvo industrial de tipo silencioso.
● El eje deslizante realiza el bobinado, calcula el diámetro del rollo en tiempo real y controla la tensión del cono para garantizar la uniformidad de la tensión y la uniformidad de desenrollado de cada producto cortado.
● Adopte un cilindro neumático para empujar el rodillo de bobinado, fácil de operar.
● Recolección de chatarra : rodillo de dibujo, tracción de material de dos bordes solo, mantiene el borde exterior de los dos puntos de tensión de acuerdo con la tensión del artículo, función de detección de defectos en el borde de la placa, equipado con un tanque de desechos de gran capacidad.
● Sistema de control : un PLC, un servomotor, un controlador de tensión y un elemento neumático son productos importados famosos.
● Operación humanizada : todos los botones comunes están ubicados en el lado derecho del operador, cuando el operador se para frente a la máquina, las tiras fluyen de izquierda a derecha y la máquina puede ser operada por una sola persona.
Reflejos
El cuchillo puede reparar repetidamente el molde después de enrollar la hoja, evitando defectos como encaje, polvo, grietas, pliegues y marcas superficiales. Cuenta con alarmas de averías para un mantenimiento sencillo.
