Máquina automática de llenado de electrolitos tipo bolsa para inyección de baterías de litio

Se utiliza principalmente para el llenado  automático  de electrolitos de celdas tipo bolsa , sellado por difusión al vacío y sellado  después del llenado de electrolitos.

Coloque manualmente la batería en el soporte y posicione la unidad. Pise el pedal y la plataforma giratoria se moverá automáticamente a la siguiente estación para  la inyección de electrolito  . Una vez  completada la inyección  , girará hacia la caja de vacío para  la desgasificación  (tiempo, presión de vacío y  tiempos de desgasificación ajustables  ) y se detendrá .  Una vez finalizada la  desgasificación  , gire a la estación de presellado al vacío. Una vez finalizado el presellado, gire a la posición inicial, retire manualmente la celda sellada de la batería y vuelva a sujetarla para iniciar el ciclo .

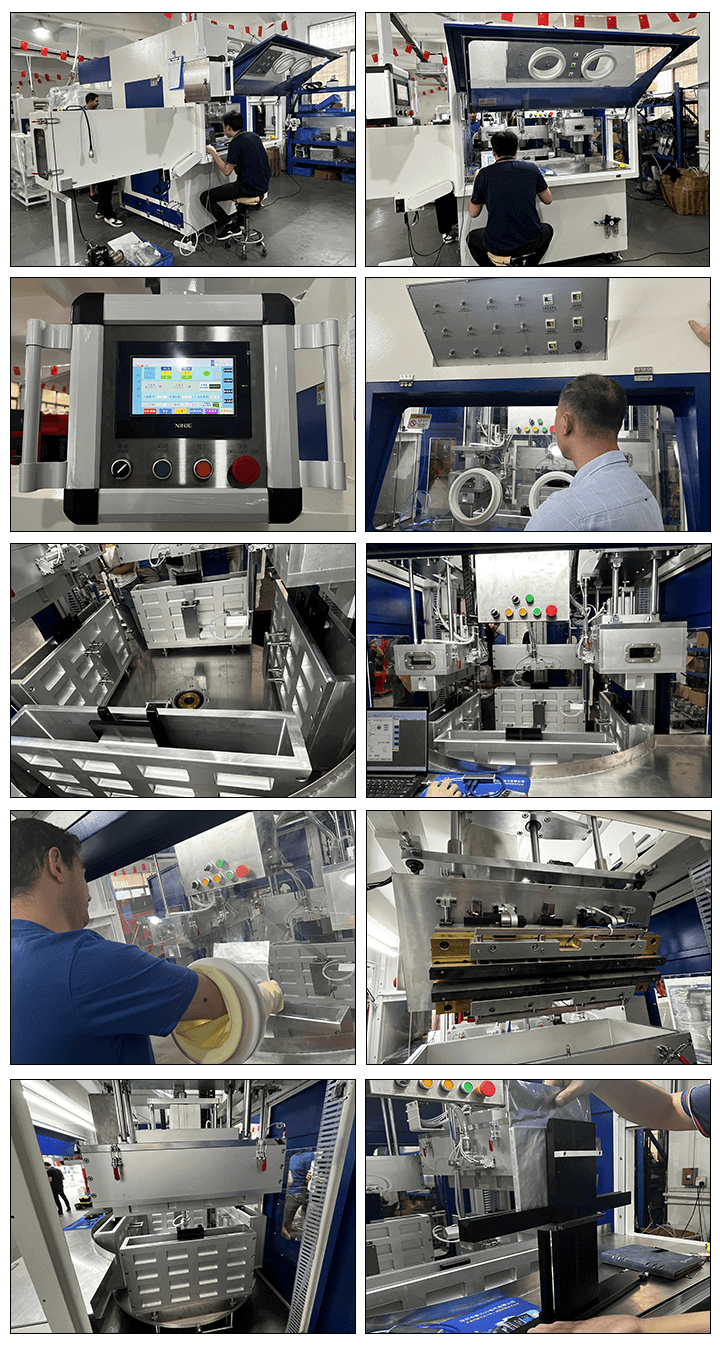

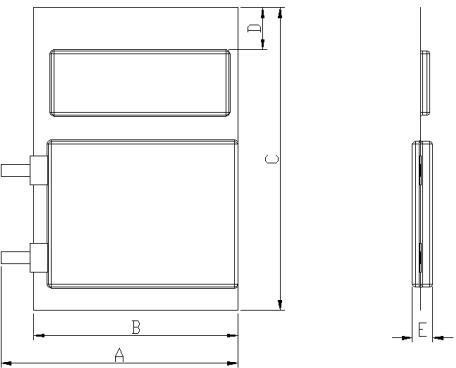

Tamaño de celda aplicable:

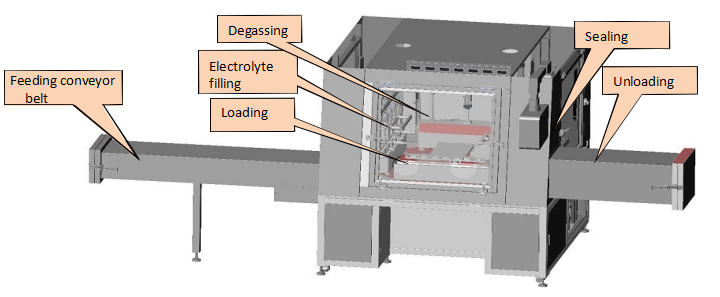

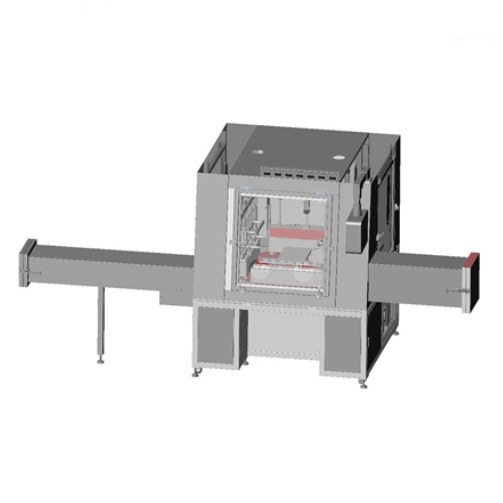

Estructura de la máquina

Parámetros principales

1. Dimensiones generales y dimensiones de la cámara de transición:

Dimensiones generales :  largo 3,8 m x ancho 1,6 m x alto 1,9 m (tamaño neto: largo 1,6 m x ancho 1,6 m x alto 1,2 m),

 Tamaño de la cámara de transición frontal  :  largo 900  ㎜ * ancho 400 ㎜ * alto 400 ㎜ ,

Tamaño de la  cámara de transición  trasera  :  largo 550 ㎜ * ancho 400 ㎜ * alto 400 ㎜ .

(Utilizando puerta interior y puerta exterior, la apertura de la puerta interior se controla mediante cilindro de aire y pedal, y la puerta exterior se controla manualmente)

2. Cinta transportadora

Para garantizar la continuidad de la alimentación, en el contenedor de sobrealimentación se fabrica especialmente un conjunto de cinta transportadora de alimentación, que se controla mediante un pedal.

3. Materiales principales

Utilice una placa de acero inoxidable SU304 y una pasada cuadrada, la caja de vacío está hecha de aleación de aluminio con tratamiento de oxidación, la parte portante del marco está hecha de pintura de soldadura de pasada cuadrada de hierro de 50 mm * 50 mm * 3,0 mm y la parte superior de la chapa está hecha de acero inoxidable de 1,5 mm. Una vez fabricado el tablero, se pinta el exterior.

4. Anillo de vidrio y guante

El vidrio de la guantera está hecho de una placa de PC transparente importada de 6 mm, la placa de PC transparente está hecha de un marco de metal de acero inoxidable, sujeta con tornillos, el anillo de guante está hecho de material anticorrosión, el anillo de guante y el anillo de sellado están instalados en la PC transparente encima del tablero.

5. Guantes de brazo largo, reposapiés y ruedas

Los guantes reservados para la estación de operación son guantes largos resistentes a ácidos y álcalis. Se incluye un par (2 en total) de serie. Incluye cuatro reposapiés y cuatro ruedas. Los reposapiés están listos para instalar. Después de colocarlos.

6. Tecnología de procesamiento y unión a tope

Todas las placas inferiores están completamente soldadas para garantizar la estanqueidad. Las juntas a tope se sellan con algodón, tornillos y tuercas, y cuenta con una puerta de fácil mantenimiento.

7.  Sistema de almacenamiento de electrolitos :

Equipado con dos juegos de suministro automático de líquido electrolítico, almacenamiento de líquido, inyección de líquido y sistemas de desburbujas de presión constante, que se pueden usar en ciclos y tienen una función de alarma cuando el tanque de electrolito está vacío.

8. Sistema antiagarrotamiento

La bomba de inyección de líquido transmitirá automáticamente de acuerdo con el tiempo predeterminado (la duración se puede configurar) cuando la bomba de inyección de líquido no se utiliza durante un tiempo prolongado y la aguja no gotea para evitar que la cristalización del electrolito provoque que la bomba de inyección se atasque.

9. Función de retención de apagado

La caja de absorción se mantiene bajo presión incluso sin suministro eléctrico. (Esto evita que el cilindro cause la explosión de la caja debido a una presión excesiva en el cilindro superior tras un corte de suministro eléctrico). Todo el sistema se puede restaurar tras el restablecimiento del suministro eléctrico. Detecta automáticamente el estado al que se puede completar la operación antes de un corte de suministro eléctrico.

10. Función de sellado automático

La estación de sellado puede distinguir automáticamente el sellado de la batería que se ha llenado con líquido y la batería que no se ha llenado con líquido no está sellada.

11. La función de juicio NG del airbag

Antes de inyectar el líquido, el airbag se encuentra en estado OK y NG. Tras activarse, el sistema distingue automáticamente entre estado OK y NG, y la aguja de inyección solo se encuentra en estado OK. La boquilla se baja para inyectar el líquido automáticamente.

Iluminación de la guantera: Lámpara LED DC24V con iluminación, material anticorrosión, interruptor de control de pantalla táctil.

12. Parámetros de la bomba de inyección

Volumen máximo de inyección de líquido por círculo: 2,2 g/revolución por segundo; precisión: menos del 0,25 %

La precisión de la inyección es alta, la precisión está dentro del 0,25%.

Amplia aplicabilidad, adopta un diseño de estructura de núcleo de válvula rotatoria, adecuado para baja viscosidad (<10000 CPS), viscosidad media (10000 ~ 100000 CPS) y alta viscosidad (> 100000 ~ 500000 CPS).

Anticontaminación, adopta un diseño de estructura de núcleo de válvula giratoria, sin anillo de sello dinámico, fácil de limpiar y simple de mantener, se puede utilizar para llenado aséptico y cumple con los requisitos de las industrias alimentaria, farmacéutica y otras.

Utilizando un cabezal de bomba de cerámica especial anticorrosivo y de alta resistencia al desgaste, diseño de larga duración, componentes importados en piezas clave, fuerte capacidad anticorrosiva, confiable y duradero.

La máquina tiene una función de conteo automático.

Fácil de usar, evita la bomba de inyección de líquido tipo válvula unidireccional con anillo de sellado dinámico que es propensa a las burbujas de aire.

Sin reemplazo dinámico del anillo de sellado, más simple, más conveniente y más fácil de mantener que las bombas de émbolo

Modo de control, el PLC conectado se puede controlar automáticamente o se puede operar manualmente mediante un interruptor de pie externo
