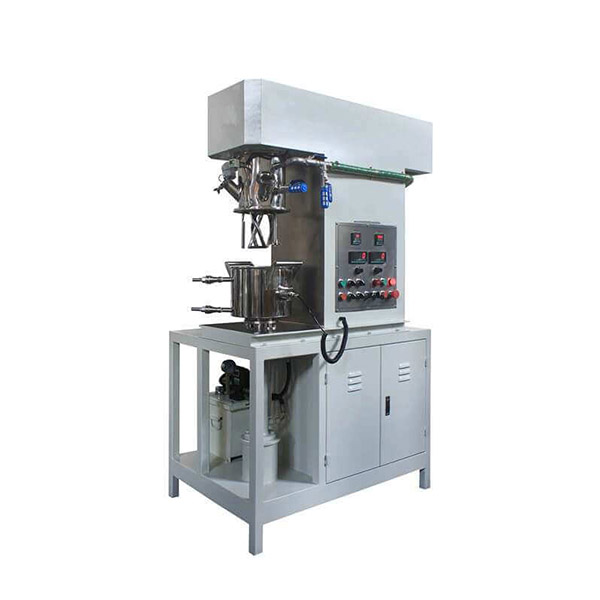

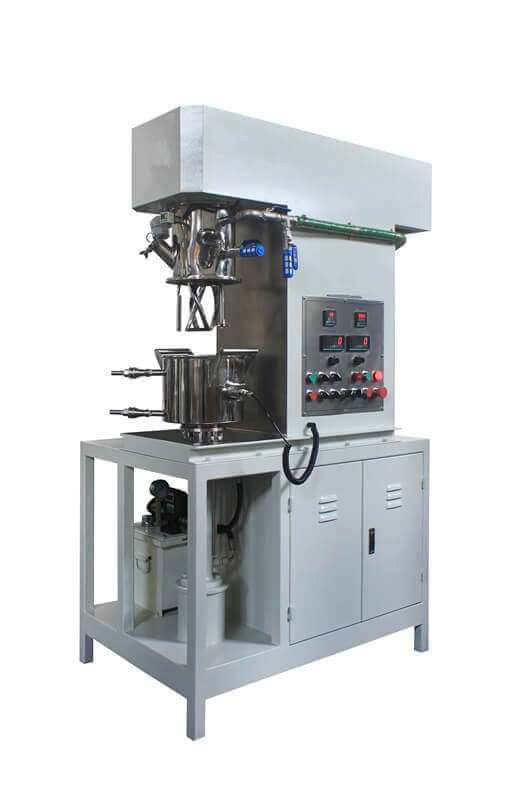

Mezclador de vacío planetario con prensa de descarga integrada para el procesamiento de adhesivos
I. Características del equipo :
Ámbito de aplicación
l Mezcla y dispersión de diversos polvos y líquidos adhesivos comunes para obtener materiales mezclados uniformemente.
l Rango de viscosidad aplicable ≤ 1,2 millones de cP.
II. Parámetros principales del equipo :
Componente del cañón inferior
l Volumen total diseñado : 3,8 l
l Volumen efectivo : 1,2–2 L
l Diámetro interior del contenedor : 180 mm
l Profundidad interior del contenedor : 150 mm
l Material del contenedor : 304 (partes en contacto con el material)
l Tipo de camisa de control de temperatura : Camisa de triple capa en la pared del barril para calentar y enfriar, con aislamiento; camisa de una sola capa en el fondo del barril para enfriar o calentar
l Método de calentamiento : Tubo de calentamiento eléctrico en el fondo del barril, camisa de aceite térmico con sensor de temperatura
l Interfaz de camisa : G3/8", con unión de desconexión rápida
l Sistema de circulación del serpentín de enfriamiento : proporcionado por el cliente, temperatura del agua de entrada de la camisa ≤ 8 °C, flujo de agua de enfriamiento > 1,5 L/min
l Método de descarga : válvula de émbolo DN25 en el fondo del barril
l Temperatura ambiente de diseño : -10～+120 °C
l Método de movimiento : El fondo del barril con cojinetes se mueve a lo largo de la pista.
Parámetros de la paleta agitadora: tipo de paleta multicapa
l Frecuencia de funcionamiento : 5–50 Hz
l Potencia de agitación : 0,75 kW
l Velocidad de rotación de la paleta : 8–76 rpm
l Velocidad de la caja planetaria : 5–52 rpm
l Diámetro de la paleta : 92 mm
l Tipo de paleta : Cuchillas multicapa con raspado inferior
l Material de la paleta : 304
l Velocidad de la punta de la paleta : 0,03–0,36 m/s
l Número de paletas : 2
l Distancia entre la paleta y la pared del barril : 5 ± 1 mm
l Distancia entre la paleta y el fondo del barril : 2–3 mm
Componente dispersante
l Frecuencia de funcionamiento : 5–50 Hz
l Potencia de dispersión : 1,1 kW
l Velocidad de dispersión : 450–4450 rpm
l Diámetro del disco : 60 mm
l Tipo de disco : dentado
l Material del disco : 304
l Velocidad de la punta : 1,3–13 m/s
l Número de discos : 1
l Número de ejes : 1
Componente raspador de pared
l Material del soporte del raspador : 304
l Material de la cuchilla raspadora : PTFE
l Velocidad del raspador : Igual que la velocidad de la caja planetaria
l Removibilidad : Diseño desmontable (el raspador debe retirarse durante procesos de alta viscosidad)
Componente de base y elevación
l Material : Acero al carbono estructural de alta rigidez.
l Método de elevación : Hidráulico
l Guía de elevación : Varilla guía
l Carrera de elevación : ≤ 225 mm
Componente del cañón superior
l Material : 304
l Puerto de alimentación de polvo + líquido : Tolva de alimentación con mirilla DN50 ×1
l Puerto de foco : Mirilla de vidrio templado DN50 ×1
l Puerto de vacío/escape : rosca interna G1/2" ×1
l Puerto de escape : compartido con el puerto de vacío
l Puerto de manómetro de vacío digital : rosca interna métrica M14 × 1,5 × 1
Componente de prensa de descarga
l Marco voladizo
l Tamaño de la placa de prensa : compatible con cañón de 180 mm
l Unidad de presión de área : 8,8 kg/cm²
l Potencia del motor : 0,55 kW
l Caudal de la bomba de aceite : 2,4 l/min
l Método de enfriamiento de la estación de aceite : enfriado por aire
l Control de subida/bajada de la placa de presión : Interruptor de pie
Sistema de control
l Armario eléctrico : Alberga inversores y componentes de bajo voltaje.
l Panel de operación : contiene botones y perillas
l Fuente de alimentación : CA 3×380 V ± 5 %, 50 Hz
l Modo de control : Control eléctrico
l Control de velocidad y accionamiento : Arranque y control del inversor
l Modo de enfriamiento : refrigerado por aire
l Modo de funcionamiento : Botones y perillas montados en el panel
l Pantalla de temperatura digital : muestra la temperatura del material
l Parada de emergencia : 1 botón
l Sistema de alarma : Alarma de sobretemperatura, parada por sobretemperatura, apagado de alarma
l Visualización de velocidad : Velocidad indicada en el panel
l Indicador de encendido : 1 luz
Sistema de enclavamiento de seguridad
l Parada de emergencia : Al presionar la parada de emergencia se detiene la máquina inmediatamente y se deshabilitan todas las operaciones.
l Inicio de mezcla a baja velocidad : permite que el barril se eleve mientras se mezcla
l Dispersión de alta velocidad : solo puede funcionar cuando el cañón está completamente elevado
l Bloqueo de seguridad durante el funcionamiento : durante el funcionamiento, el barril de mezcla no se puede bajar ni abrir.
l Prevención de reflujo de vacío : Diseño especial de tanque de almacenamiento de vacío para evitar el reflujo de aceite de la bomba hacia el barril
l Parada por falla : el inversor proporciona protección contra sobrecarga, sobrecorriente, sobretensión, fugas y pérdida de fase.
l Elevación del cañón : Solo se permite cuando el cañón está en posición
l Vacío no liberado : No se puede bajar el barril hasta que se libere el vacío
l Dispersión de alta velocidad : comienza solo cuando el cañón está completamente elevado
l Protección de bloqueo : evita la caída anormal del cañón durante el funcionamiento
l Fase de mezcla en seco : Las paletas agitadoras giran mientras se levanta el barril.
Otras notas
l Sensor de temperatura : Pt100
l Detección de temperatura : Sensor montado en la pared del barril
l Cojinetes : Importados para alta velocidad, nacionales para componentes de baja velocidad
l Sellos de Aceite : Marca nacional; sellado estático con juntas tóricas, dinámico con sellos mecánicos
l Grasa lubricante : Marca nacional
Lubricante para sellos mecánicos : Marca importada
l Válvulas : Marca nacional
l Requisito del sistema de vacío : El cliente debe proporcionar un sistema de vacío con una capacidad de 2 L/s (2XZ-2)
l Mantenimiento de vacío : -0,098 MPa; retención de presión > -0,085 MPa durante 24 h sin fugas
l Potencia total : ＞3kW
l Peso total : Aprox. 600 kg
l Dimensiones : L1000mm × W850mm × H1835mm
l Color : Blanco roto
l Carga del suelo : 900 kg/m²
III. Lista de repuestos suministrados con el equipo :
No. | Nombre | Especulación | Material | Cantidad . | Observaciones |
1 | Anillo de sellado de la cubierta superior | ΦD×ΦN | FKM | 1 | Adaptado al modelo, estándar del proveedor |
2 | Anillo de sellado de la mirilla | — | FKM | 2 | Lo mismo que arriba |
3 | Junta del puerto de alimentación | — | FKM | 1 | Lo mismo que arriba |
4 | Sello mecánico de alta velocidad | C+SiC | — | 1 | Lo mismo que arriba |
5 | Correa de distribución de alta velocidad | — | Goma | 1 juego | Lo mismo que arriba |
6 | Raspador de pared | — | Teflón | 1 | Lo mismo que arriba |
7 | Paneles de mirilla | — | Vidrio templado | 2 piezas | Lo mismo que arriba |
IV. Requisitos del sitio :
No. | Artículo | Requisito estándar |
1 | Altura del taller | > 2,0 millones |
2 | Dimensiones de la puerta | Alto > 2,0 m; Ancho > 1,0 m |
3 | Agua de refrigeración | Satisface la demanda de refrigeración; se recomienda un suministro fuerte; se requiere agua caliente en invierno si se necesita aislamiento |
4 | Calefacción | Temperatura interior > 20 °C en invierno para garantizar que los sistemas hidráulicos y de lubricación funcionen correctamente |
5 | Área de instalación | Consulte el plano de diseño general |
6 | Fuente de aire | 5–7 kgf/cm², 100 L/min para bombas neumáticas, etc. |
7 | Otro | No se permiten gases corrosivos, líquidos o gases explosivos. |
