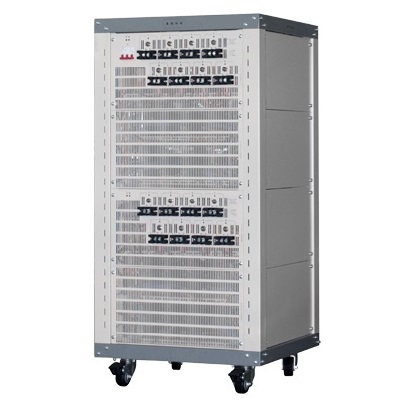

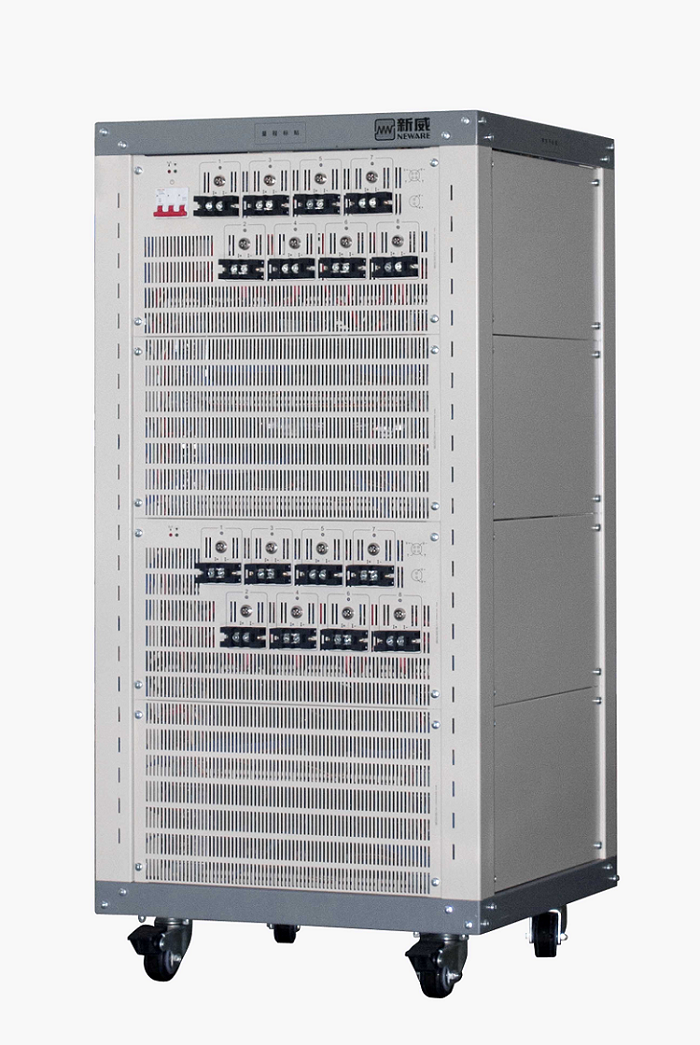

Cargador y descargador de celdas prismático Neware de 5 V y 100 A, 2/4/8/16 canales
Introducción:
*Simulación de batería de potencia, prueba de tasa C.
*Prueba de ciclo de vida.
*Prueba de potencia, prueba de capacidad, prueba de densidad de energía.
*Distribución virtual de potencia de la batería: ajuste de curva de carga/descarga, prueba y evaluación de consistencia de la batería.
*Prueba de carga/descarga de alta velocidad.
*Batería de alimentación, prueba del módulo de batería de almacenamiento de energía en serie: voltaje de celda única, monitoreo de temperatura de celda única (equipo de alto voltaje).
Características (algunas características requieren personalización):
*Plataforma de prueba de carga/descarga de alto rendimiento desarrollada para módulos (o paquetes) de baterías de alta potencia.
*Adopción de un diseño de módulo de alta frecuencia de nivel dual CA/CC , CC/CC, combinado con deriva de baja temperatura, chip de conversión analógico a digital (ADC) de 24 bits multicanal de alto rendimiento para lograr una mayor precisión de estabilización.
*Sistema de densidad de potencia de alto nivel con integración multicanal y capaz de recuperar energía.
Operación HMI, calibración inteligente.
*Adaptación múltiple para BMS, admite puertos de carga y descarga iguales o diferentes, solución relé/MOSBMS, expansión de comunicación CAN y RS485 independiente y configuración DBC.
*Control remoto disponible para computadora host a través de Ethernet, canales paralelos, pulso y simulación de conducción disponibles.
*Diseño de interfaz de integración hombre-computadora, sistema minimizado para una operación fácil de entender, configuración personalizada disponible, recordatorio automático para calibración trimestral.
Índice del proyecto | Índice de parámetros |
Entrada de alimentación de CA | CA 380 V ± 10 % / 50 Hz |
Impedancia de entrada | ≥ 100K Ω |
Potencia de entrada | 14177 Oeste |
Resolución | AD : 1 de 6 bits ; DA : 1 de 6 bits |
Características del canal | Fuente de corriente constante y fuente de voltaje constante con pares independientes de estructura de bucle cerrado |
Modo de control de canal | Control independiente |
Voltaje | Rango de voltaje de cada canal | 0,025 mV ~ 5 V |
Ll | Voltaje de descarga más bajo | 2 V |
| Exactitud | ± 0,1% de FS |
| Estabilidad | ± 0,1 % de FS |
Actual | Rango de corriente de cada canal | Rango: 0,5 A ~ 100 A |
| Corriente de corte | 0,2 A |
| Exactitud | ± 0,1% de FS |
| Estabilidad | ± 0,1% de FS |
Fuerza | Potencia máxima de salida de cada canal | 500 W |
| Estabilidad | 0,2 % de FS |
Tiempo | Tiempo de subida actual | La corriente llega al (10%-90%) el tiempo de subida del hardware es de 20 ms |
| Rango de tiempo de paso | 1s ≤ Rango de tiempo de un solo paso ≤ 365*24 h , Formato de tiempo de soporte : 00 : 00 : 00 :00 (h , min , s , m s) |
Registro de datos | Estado del registro | Tiempo mínimo de grabación: 100 ms |
| | Voltaje mínimo de registro: 10 mV |
| | Corriente mínima de registro: 200 mA |
| Frecuencia de registro | 10 Hz |
Cargar | Modo de carga | Carga de corriente constante , carga de voltaje constante , carga de potencia constante , carga de corriente constante y voltaje constante |
| Condición final i activada | Voltaje , corriente , tiempo relativo , capacidad , voltaje relativo |
Descargar | Modo de descarga | Descarga de corriente constante , descarga de potencia constante , descarga de resistencia constante |
| Condición final | Corriente , voltaje , tiempo relativo , capacidad , voltaje relativo |
Ciclo | Rango de medida de bucle | 1~65535 veces |
| Máximo de pasos por bucle | 254 |
| Bucle anidado | Función de bucle anidado , admite un máximo de 3 capas |
Modelo de pulso | Cargar | Corriente constante , potencia constante |
| Descargar | Corriente constante , potencia constante |
| Ancho de pulso mínimo | 200 ms |
| Número de pulso | Soporte de paso de pulso único 32 pulsos diferentes |
| Cargar para descargar | Un paso de pulso puede soportar cambios continuos de carga y descarga |
| Condición de parada | Voltaje , Tiempo relativo |
Pruebas DCIR | Admite puntos de acceso personalizados y cuenta el DCR |
Canal paralelo | Admite canal paralelo ( máximo 4 canales ) , en paralelo sin función de pulso |
Función protectora | Protección de software | l Protección de datos al apagarse |
| | l Función de prueba fuera de línea |
| | l Configuración de la condición de protección , parámetro de configuración : Límite de bajo voltaje , Límite de voltaje superior , Límite de baja corriente , Límite de corriente superior , Tiempo de retardo |
| Protección de hardware | Modelo de protección antirretroceso adicional |
Salida de datos | EXCEL , TXT |
Interfaz de comunicación | Puerto Ethernet |
Número de canales por unidad | 16 |
Dimensiones (An*Pr*Al) | 600*600*1780(mm) |
