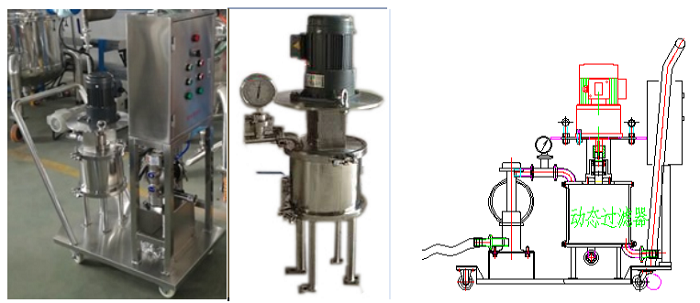

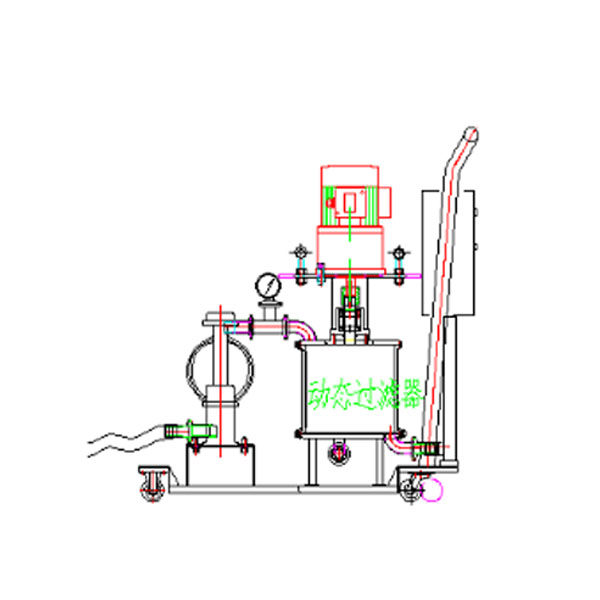

Sistema de filtración para la eliminación de hierro y transferencia de lodos
I. Diagrama de flujo y descripción:

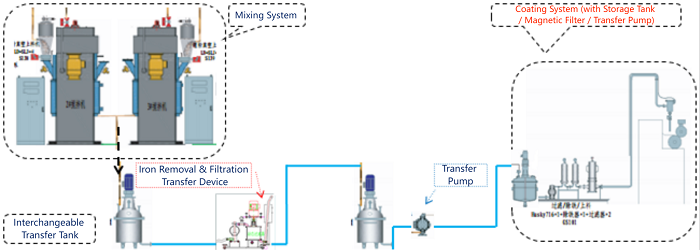

Esquema #1:

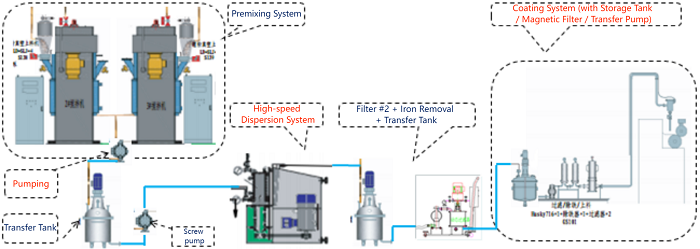

Esquema #2:
1. La suspensión almacenada en el tanque de transferencia se bombea a través de una bomba de diafragma y se transporta a través de un equipo de filtrado y deshierbe , para luego enviarse a la tolva de la máquina de recubrimiento .
2. Todos los componentes están conectados a través de accesorios de desconexión rápida y apoyados sobre una bandeja de acero inoxidable, y la transferencia de lodo está controlada mediante tuberías y el sistema de control.
3. Importante: Las válvulas de la tubería de conexión y el control de nivel entre este sistema y la tolva de recubrimiento/tanque de almacenamiento deben ser instalados y administrados por el usuario final y el proveedor de la máquina de recubrimiento , ya que están estrechamente relacionados con sus instalaciones y la línea de recubrimiento elegida.
II. Composición y capacidad del equipo:
No. | Nombre | Modelo/Especificación | Unidad | Cantidad | Observaciones |
1 | Bomba neumática de doble diafragma | 3/4″ – SKY o Graco | piezas | 1 | Con conexión rápida ISO estándar |
2 | Cartucho de filtro | Φ76 × 200 mm | piezas | 1 | malla 100–250 |
3 | Varilla magnética | Φ25 × 156 mm | piezas | 3 | 10.000 Gauss cada uno |
4 | Manómetro | Ø60 mm – 1 MPa | piezas | 1 | Acero inoxidable SUS304 |
5 | Escobilla de goma (rascador) | Juego de raspadores de 3 piezas | piezas | 1 | Material de la escobilla de goma: PTFE (teflón); resorte de acero inoxidable japonés |
6 | Tubo de conexión/válvula/accesorios | Ø25 mm | colocar | 1 | Acero inoxidable SUS304 |
7 | Bandeja de acero inoxidable | No estándar (L×An×Al) mm | piezas | 1 | Acero inoxidable SUS304 |
8 | Armario de control del sistema | Nivel, presión, alarma, control | piezas | 1 | Acero inoxidable SUS304 |
9 | Capacidad de transporte | Capacidad de operación: 20 L/min | – | – | – |
III. Otras instrucciones y precauciones:
1. El sello del eje, la escobilla de goma y el cartucho del filtro son piezas consumibles.
2. Este sistema está diseñado para una única formulación de suspensión en producción continua ; se deben evitar los cambios frecuentes de lotes o el funcionamiento intermitente.
2 1. Al cambiar el tipo de lodo, limpie las tuberías y los filtros magnéticos y reemplace las piezas clave (cartucho de filtro, malla) y, preferiblemente, reemplace también las tuberías.
2 2. Durante el funcionamiento normal, asegúrese de que las tuberías permanezcan llenas de lodo para evitar la entrada de aire y humedad, que pueden causar la solidificación del lodo. 2 3. Dimensiones externas: 500 mm × 1000 mm × 900 mm (largo × ancho × alto) .
