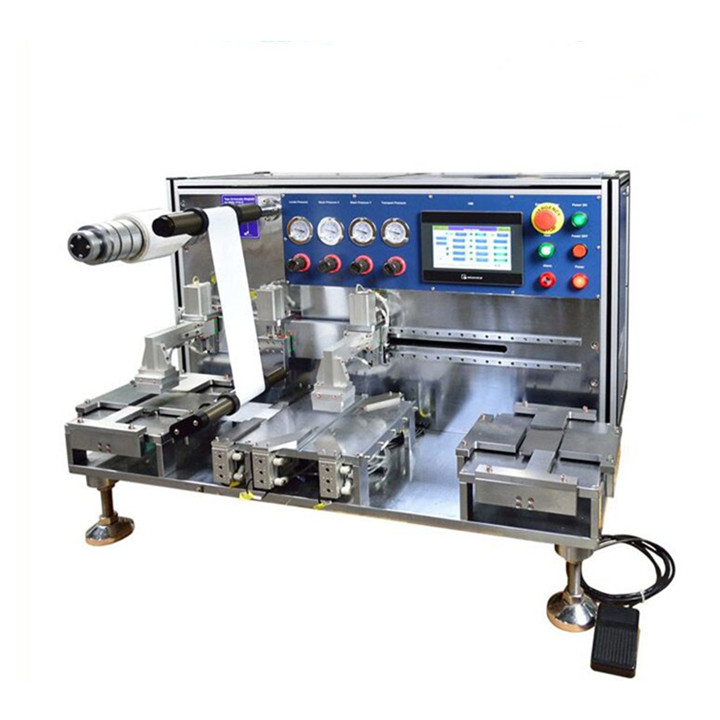

Apilador semiautomático de electrodos de celdas tipo bolsa de alta precisión para la fabricación de celdas tipo bolsa

La MSK-111A-E es una apiladora automática de alta precisión con numerosas funciones avanzadas que garantizan un apilamiento de electrodos estable, repetible y preciso. En su método de apilamiento en "Z", los electrodos de ánodo y cátodo se apilan alternativamente con la película separadora entre ellos.

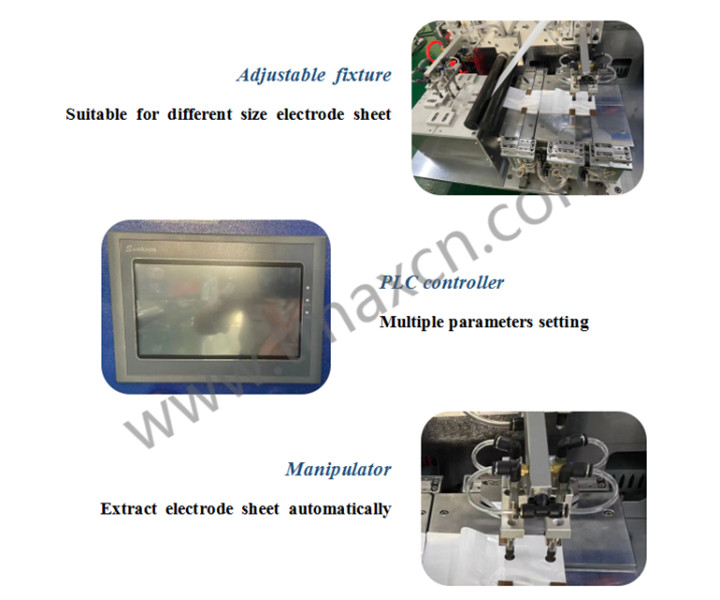

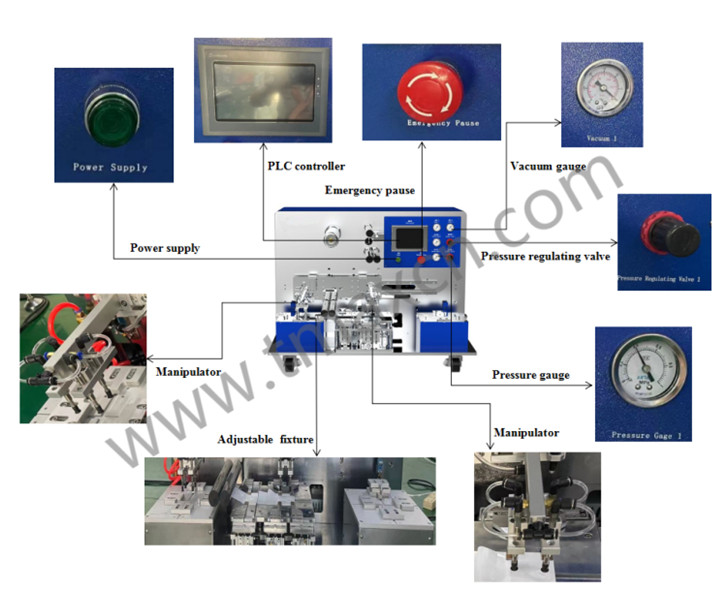

Funciones avanzadas:

1. El control de pantalla táctil PLC permite una fácil configuración de las condiciones

2. Apilado continuo en "Z" con separador

3. Recogida y apilado automático de electrodos mediante manipulador de succión al vacío

4. Dispositivo mecánico ajustable para un posicionamiento preciso de los electrodos.

5. Rotores de desenrollado para alimentación de película separadora

6. Control automático de tensión para la entrega de la película separadora

7. Se incluye un juego de matrices de almacenamiento de 80 x 50 mm para uso inmediato.

Voltaje de trabajo	CA 220 V 50/60 Hz
Fuerza	1 kW
Tamaño apilable	200x150 mm
Capas apilables	Hasta 500 capas
Grosor máximo del electrodo	Espesor apilado < 30 mm
Alineando la precisión	± 0,5 mm para electrodos apilados
Tamaño aceptable del rodillo separador	Diámetro interior > 3'' (76 mm) Diámetro exterior < 9,8'' (250 mm)
Accesorio de apilamiento	Se incluye un juego de accesorios de matriz apilable de 200 x 150 mm para uso inmediato. Si necesita apilado de electrodos de diferentes tamaños, infórmenos antes de realizar su pedido. Lo fabricaremos a su medida con un coste adicional.  Tamaños de personalización permitidos: Máx. 200 mm x 200 mm; Mín. 80 mm x 50 mm
Bomba de vacío	Se incorpora  una  bomba de vacío sin aceite ( 28 L/min, 140 W ) para permitir la función de succión de vacío del manipulador de recogida/apilado de electrodos.
Presión de aire sugerida	0,5 - 0,8 MPa  (el compresor de aire no está incluido en el paquete estándar.

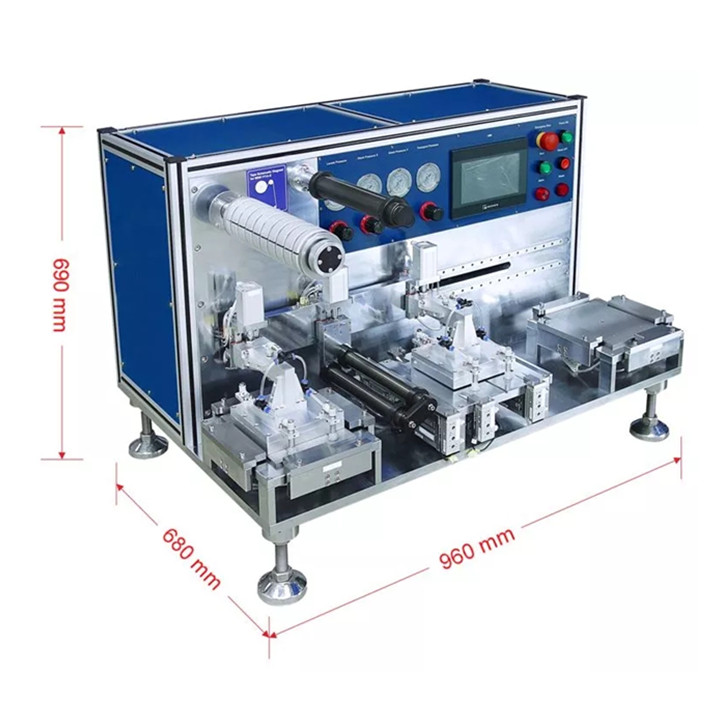

Dimensiones del producto	960 mm de largo x 680 mm de ancho x 690 mm de alto
Peso	500 kilos
Cumplimiento	Certificado CE
Garantía	Garantía limitada de un año con soporte de por vida

、
