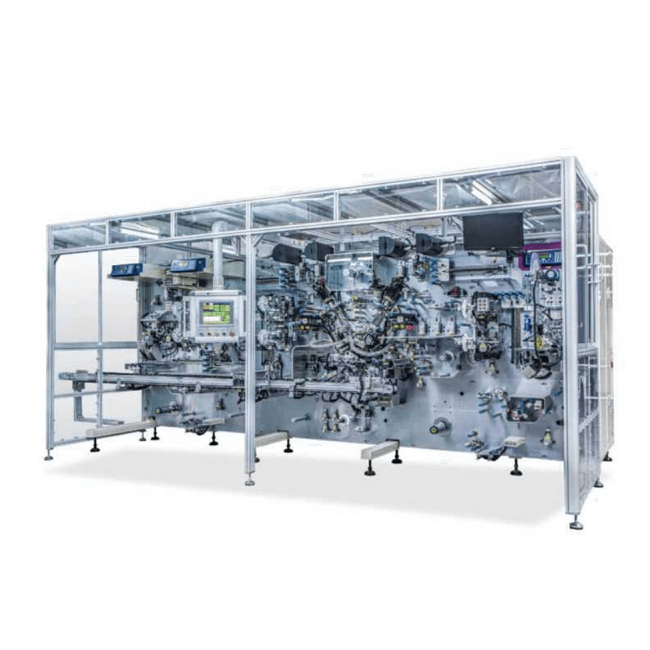

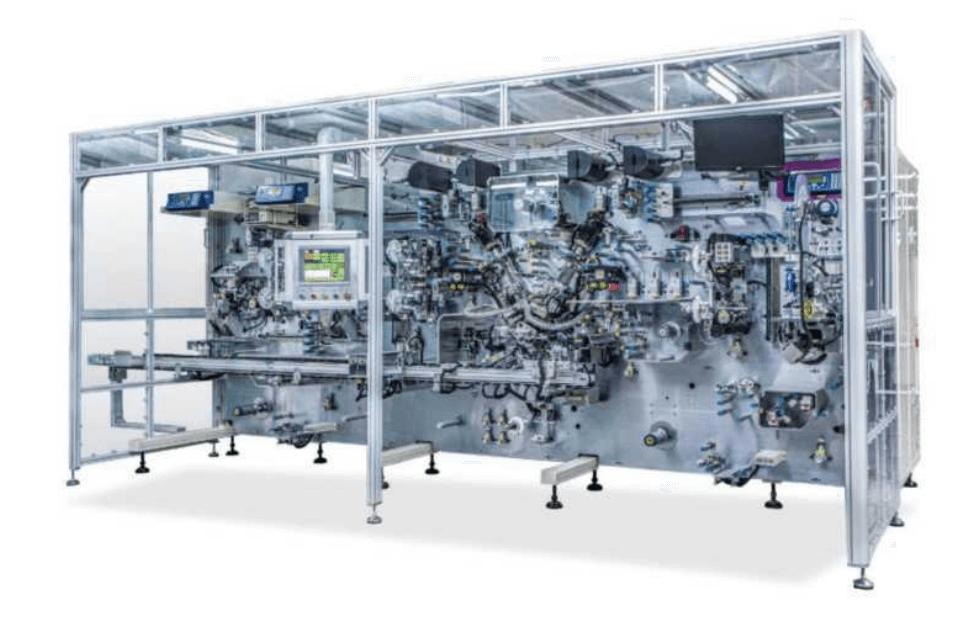

Bobinadora automática completa para la fabricación de núcleos de baterías de iones de sodio

Introducción:

Este equipo se utiliza para fabricar celdas cilíndricas de baterías de iones de litio. Fije manualmente las piezas de los electrodos positivo y negativo, el separador, la cinta protectora, la cinta de terminación y otros materiales en sus respectivos ejes de descarga. El equipo desenrollará automáticamente los materiales, corregirá la desviación y la posición, y completará la soldadura de las terminales de los electrodos positivo y negativo, la aplicación de la cinta protectora, el bobinado del núcleo eléctrico, la aplicación del adhesivo de terminación y la descarga a la cinta transportadora. El núcleo eléctrico se completa en una sola etapa del proceso de fabricación, lo que reduce la intervención humana y los daños en la pieza polar, y mejora la calidad del ensamblaje.

Características:

*Adopta  un mecanismo de bobinado de tres estaciones para mejorar la eficiencia de producción.

*Adopta EPC y sistema de polarización TQ automático en forma de serpiente

*Adopta un sistema de control automático de tensión seccional.

*Se adopta un sistema de soldadura ultrasónica, con alta precisión de soldadura de la pestaña.

*Se adopta un adhesivo plano y las caras frontal y posterior son precisas.

*con mecanismo de rebobinado automático de pieza polar y diafragma

*Con sistema de encolado, estampado y encolado de pestañas (incluida la función de identificación de la máquina)

*Cuenta con sistemas de eliminación de polvo, eliminación de hierro y eliminación de electricidad estática.

*Tiene la función de modelado central, lo que resulta conveniente para conectar la línea transportadora.

*Utilice el método de prueba de carretera para eliminar productos no conformes

*Las piezas polares defectuosas se pueden eliminar con una sola tirada.

*adoptar sistema de control PLC

*visualización de parámetros de la interfaz hombre-máquina

*Monitoreo en tiempo real de anomalías y alarma automática.

Especificación:

No .	Artículo	Parámetro
1	Modelo	LPW-14/60-C		LPW-18/65-C
2	Ancho del electrodo	10-60		40-70	mm
3	Longitud del electrodo	120-500		350-2000	mm
4	Ancho del separador	10 -62		40-70	mm
5	Diámetro de la celda	7-14		14-32	mm
6	Diámetro de la aguja de bobinado	2 - 4		3-4	mm
7	Ancho de la cinta terminal	10-60		10-60	mm
8	Precisión de bobinado	± 0,3		± 0,3	mm
9	Velocidad	30		35	PPM
10	Tasa de apertura		6%
11	Peso		7500		kilogramo
12	Tamaño	5500L*2300An*2300Al			mm
