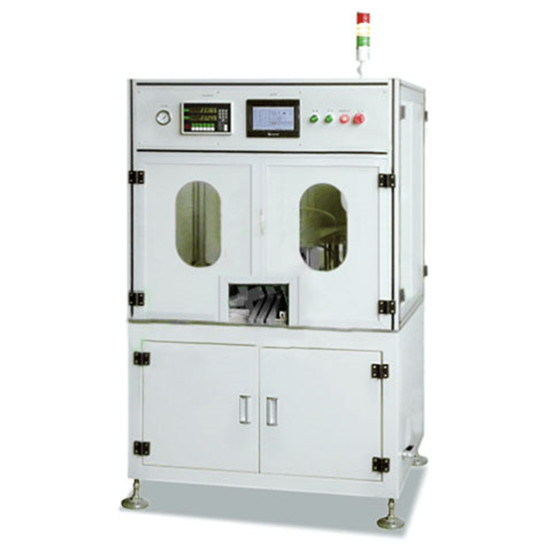

Máquina formadora de carcasas de supercondensadores con pantalla digital

Características

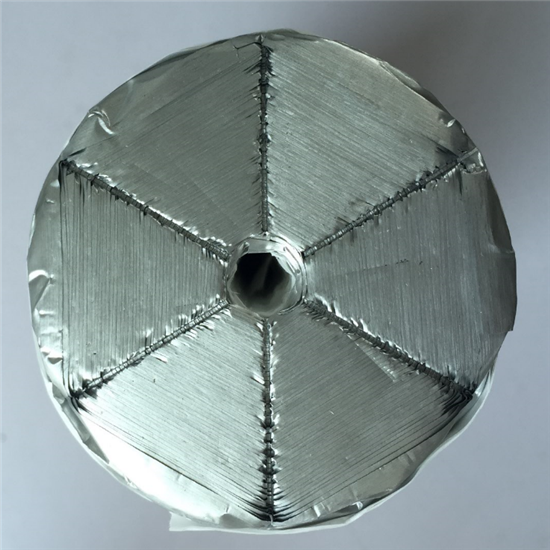

Es ideal para el conformado de núcleos de baterías y supercondensadores, lo que compacta las caras de los extremos positivo y negativo, facilitando la soldadura láser con los colectores superior e inferior.

*El conformado en cuatro posiciones permite que el material base de lámina de aluminio y cobre se superponga uno a uno en dirección interna, evitando cortocircuitos, de modo que el sustrato se superponga y el colector tenga un mejor contacto y una soldadura firme.

*Con función de prueba de resistencia, el rango se puede configurar para detectar productos con valores de resistencia superiores a los bajos o cortocircuitos.

*Al cambiar el modelo del producto, la regla de rejilla detecta y muestra el ajuste de longitud, lo cual es preciso, intuitivo y práctico.

*Diseño automático con conformado en 4 etapas: alimentación, prensado, preconformado 1, preconformado 2, conformado plano, prueba de resistencia y descarga.

*Control PLC, interfaz hombre-máquina, fácil automatización del conformado.

*El diseño preciso del molde garantiza la precisión del conformado del núcleo. *Diseño geométrico de apariencia, cubierta de perfil de aluminio exquisita y elegante, fácil de operar.

Descripción del proceso de trabajo

1. Moldeo

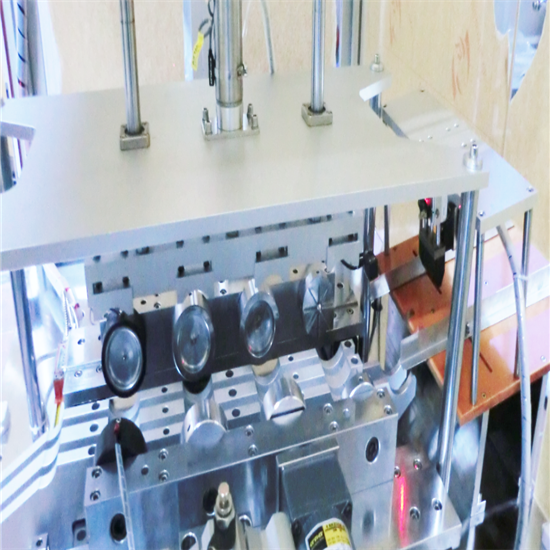

En el primer proceso de moldeado de la celda, los dos extremos de la celda se preprensan uniformemente según las especificaciones mediante la matriz de prensado.

Presupuesto

Productos aplicables	Batería , celda de supercondensador
Cada proceso y sus parámetros	(como la velocidad de modelado, el tiempo de retención, etc.) se pueden ajustar;
Recorrido máximo del control deslizante (RAM)	40 mm
Precisión de posicionamiento de longitud	± 0,03 mm
Error de longitud de modelado	± 0,1 mm
Vida útil	La vida útil normal del molde de herramientas es más de 5 millones de veces.
Control	Control de procesos PLC
Capacidad	4 ppm
La tasa de movimiento de los cultivos	98%
Fuente de alimentación	220 V / 50 Hz
Fuente de gas	0,5-0,7 MPa
Consumo de gas	0,5 m3/min
Fuerza	0,5 kW
Dimensiones	Largo 1100 mm * Ancho 800 mm *  Alto 1650 mm
Peso	400k g
