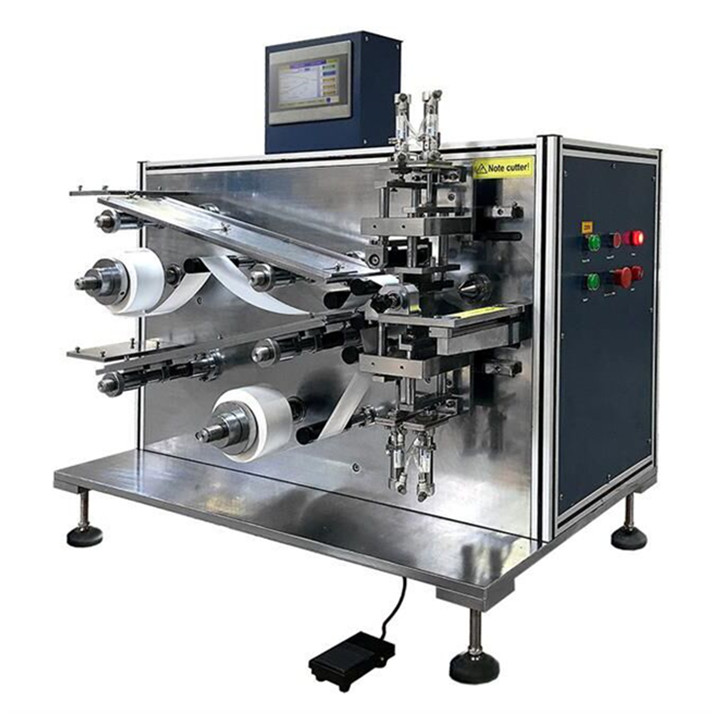

Máquina bobinadora de electrodos de celda cilíndrica para investigación de baterías 18650, 26650 y 32650

Características

Es una máquina bobinadora semiautomática para el ensamblaje preciso de núcleos de celdas cilíndricas individuales (también conocida como "rollo de gelatina"). Mediante esta máquina, las películas de cátodo y ánodo, separadas por separadores superiores e inferiores, se enrollan en una carcasa cilíndrica hueca para aplicaciones en baterías cilíndricas. Es una herramienta ideal para la producción fiable y precisa de bobinados de núcleos de electrodos de alta calidad.



Características	· Control de pantalla táctil a color · Control de dirección del motor de bobinado: conmutable hacia adelante y hacia atrás (modo manual) · Tensión ajustable (0 – 4 N) para películas separadoras superiores e inferiores · Lecho alimentador asistido por vacío de 1200 mm de largo para un posicionamiento y alimentación precisos de la película de cátodo/ánodo · Corte de acabado automático al completar el número de rotaciones configurado · Adecuado para tamaños de baterías cilíndricas como 18650, 21700, 26650 y 32650 (diámetro del rollo de gelatina: 14 mm ~ 32 mm; longitud: 25 ~ 70 mm)
Potencia de entrada	· Monofásica 220 VCA, 50/60 Hz · 1 kW de potencia
Aire comprimido	· Para el funcionamiento de esta máquina se necesita aire comprimido de 0,7 MPa. · Tenga en cuenta que el compresor de aire no está incluido.
Alimentación de cátodo/ánodo	· Material de carga: láminas de cátodo/ánodo, como papel de aluminio recubierto con LiFePO4 o LiCoO2 (cátodo) y papel de cobre recubierto con grafito (ánodo) ·          Rango de longitud: < 1200 mm recomendado (longitud del lecho del alimentador más extensión) ·          Rango de ancho: 25 – 70 mm (ajustable en el lecho del alimentador) ·          Rango de espesor: 100 – 300 μm

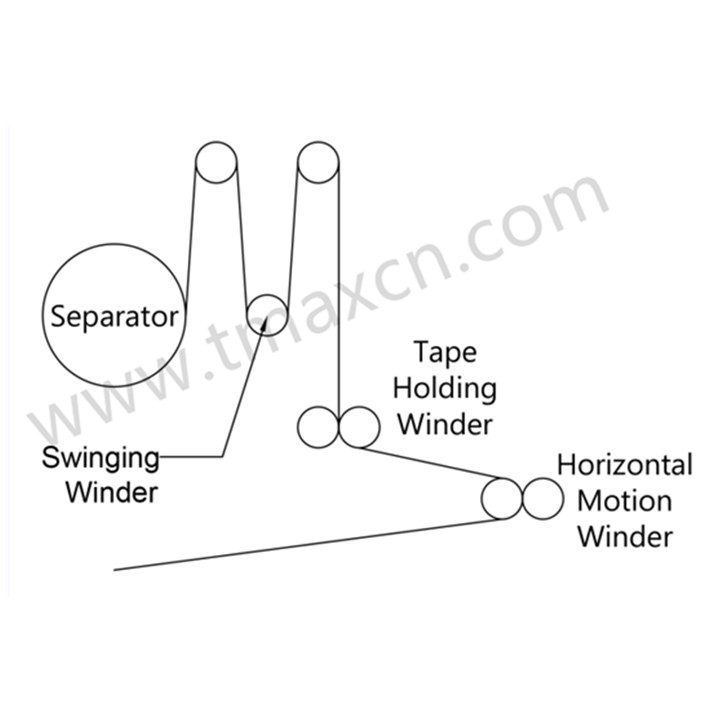

Alimentación del separador	· Material de carga: rollos de película separadora, como polietileno (PE) o polipropileno (PP) · Rango de longitud: rodillo separador con un diámetro < 250 mm ·          Rango de ancho: 25 – 70 mm ·          Rango de espesor: < 100 μm · Rango de tensión: 0 – 4 N para películas separadoras superiores e inferiores
Devanado	· Tamaño de la aguja de bobinado: 3,5 mm de diámetro exterior · Tamaño del devanado del electrodo: 14 – 32 mm de diámetro exterior, 25 – 70 mm de longitud · Para enrollar un núcleo de electrodo con un diámetro exterior determinado, se puede  descargar aquí una hoja de cálculo para calcular el número necesario de vueltas y la longitud de la lámina del electrodo. · Velocidad de bobinado: 0 – 400 rpm ajustable · Precisión de bobinado: < 0,5 mm de rugosidad del borde
Tamaño	· 1000 mm de largo x 700 mm de ancho x 900 mm de alto
Peso neto	· 700 kilogramos
Garantía	· Garantía limitada de un año con soporte de por vida · La oxidación o los daños debidos a condiciones inadecuadas de almacenamiento o mantenimiento no están cubiertos por la garantía.
