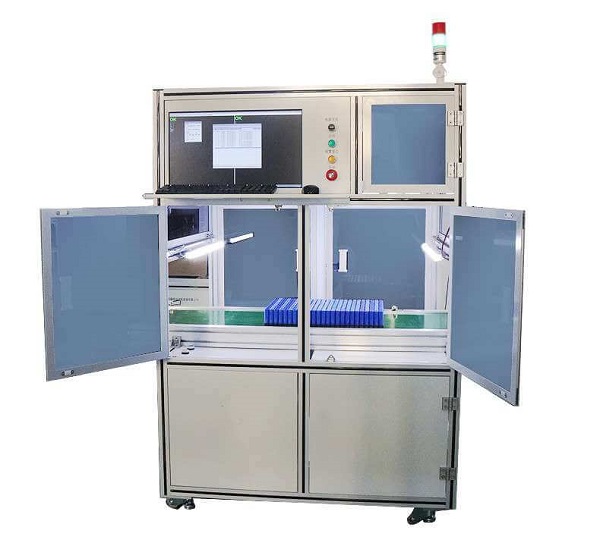

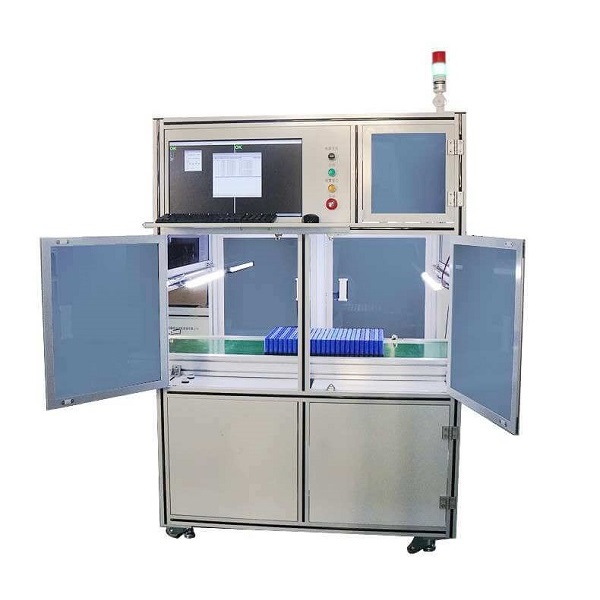

Probador de polos positivos y negativos de baterías cilíndricas con CCD para inspección visual. Máquina de prueba de baterías.

1. Descripción de la función

El detector CCD es un equipo automático para el procesamiento de baterías de litio, que tiene la función de detectar automáticamente los polos positivo y negativo de las celdas cilíndricas de la batería de litio.

2. Proceso tecnológico

La celda ingresa al área de detección → muestreo y escaneo → detección de electrodos positivos y negativos →   detección automática de NG → OK .

3. Parámetros técnicos del equipo

1. Recorrido del eje XY: 350 * 200 (personalizable)

2. Velocidad de transmisión del motor: 300 mm/s

3. Sistema operativo: computadora industrial + cámara inteligente

4. Método de detección: tipo de tubería

5. Precisión de posicionamiento repetido: ± 0,1 mm

6. Eficiencia de detección: 1 s/PCS

7. Potencia total: 500W

8. Peso total: 150 kg

9. Peso máximo soportado: 60 kg

10. Fuente de alimentación de entrada: monofásica CA 220 V/50 Hz

11. Dimensiones totales: 1000L x 900W x 1680Hmm

12. Número máximo de piezas detectadas: 15 x 20 piezas (estándar: celda 18650)

13. Número de grupos de archivos que se pueden almacenar: 99

4  Lista de configuración de equipos

● Pantalla: Philips

●  Computadora industrial : Microcomputadora

●  Fuente de alimentación conmutada : Jin Shengyang

5. Entorno operativo

1) Temperatura interior: - 30 ℃ ~ 50 ℃.

2) Humedad interior: inferior al 55%.

3) Sitio de la fábrica: sin contaminación, sin fuertes interferencias electromagnéticas.
