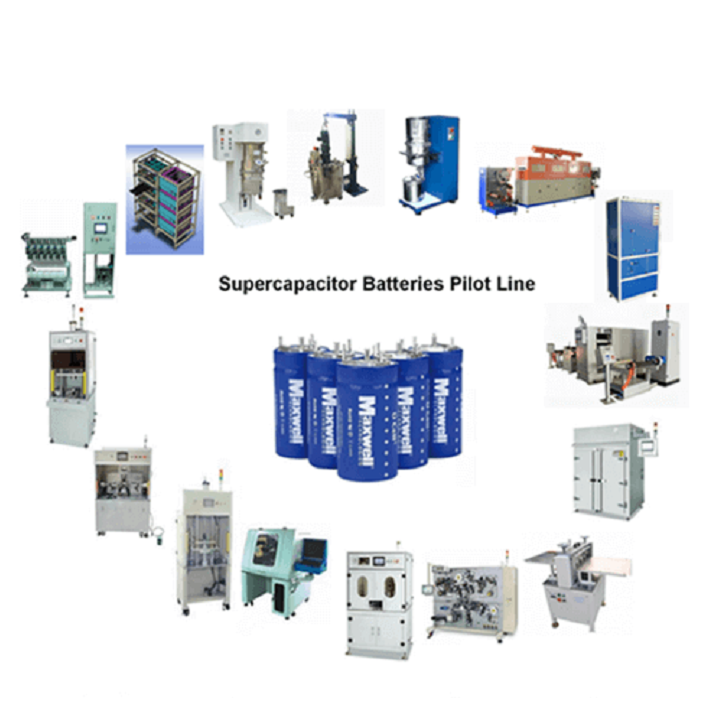

Planta piloto semiautomática de supercondensadores cilíndricos

I. Introducción

Esta línea es adecuada para equipos de supercondensadores cilíndricos como 60138, es una línea de ensamblaje semiautomática y también se puede personalizar como equipo completamente automático según los requisitos del cliente.

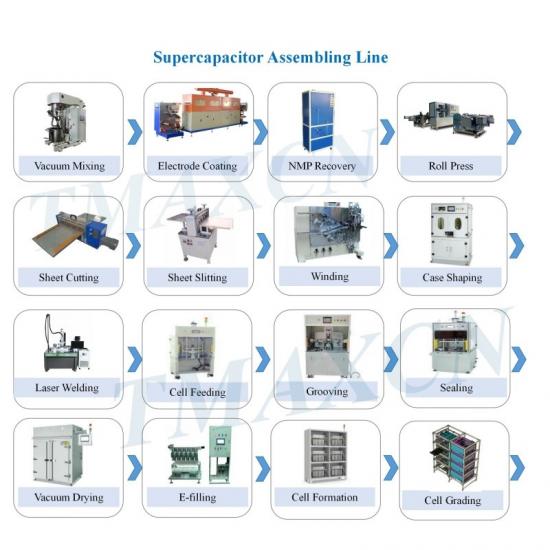

II. Proceso

1.  Horneado de materia prima: eliminar la humedad del material.

2.  Mezcla de los materiales del cátodo y el ánodo

3.  Prueba de viscosidad de la suspensión

4.  Filtración magnética de deshierro

5.  Recubrimiento de electrodos

6.  Tratamiento de gases residuales

7.  Prensado de electrodos

8.  Corte de electrodos

9.  Bobinado de electrodos

10.  Conformación del núcleo del supercondensador

11.  Soldadura del colector de corriente

12.  Soldadura del colector superior y la tapa superior

13.  Alimentación de conchas (máquina de alimentación de conchas)

14.  Ranurado  y presellado para  supercondensador

15.  Sellado final del supercondensador

16.  Conexión positiva (máquina de soldadura láser)

17.  Horneado (sistema de horneado al vacío)

18.  Coloque la máquina llenadora de electrolitos en la guantera.

19.  Relleno de electrolitos

20.  Sellado del tapón de goma

21.  Presione el tapón de aluminio

22.  Soldadura del puerto de inyección

23.  Envejecimiento y pruebas

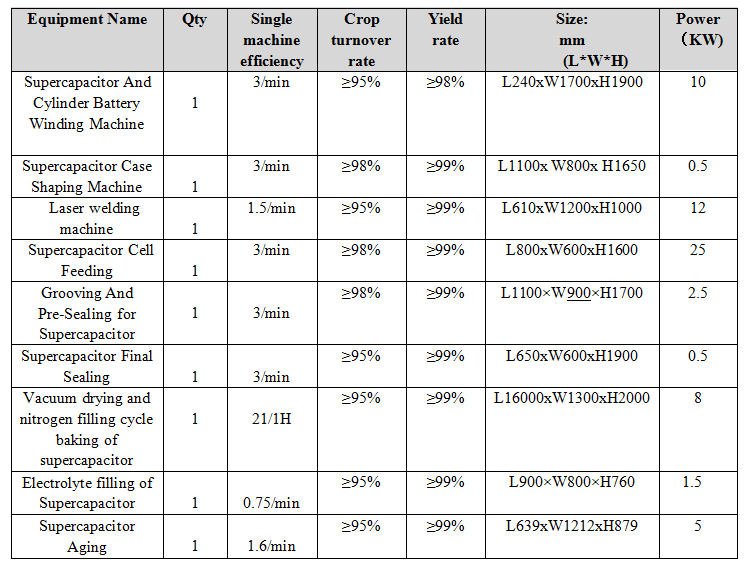

III. Componentes del equipo:
