marca:
TMAXNúmero de artículo:
TMAX-VGB-6Forma de pago:
L/C,T/T,Western Union, PaypalCertificado:
CE , IOS , ROHS SGS , ULPlazo de entrega:
5 díasCirculación de gas en circuito cerrado
Gas inerte en circuito cerrado. El gas circula mediante el soplador y el purificador. H2O y O2 se pueden eliminar continuamente.
Purga automática
La reposición de la atmósfera dentro de la guantera se puede lograr automáticamente mediante las válvulas de purga.
Regeneración automática
El material de eliminación de H2O y O2 se puede regenerar. El proceso de regeneración puede controlarse mediante programa.
Control automático de presión
La presión en la guantera se controla automáticamente mediante el controlador lógico programable (PLC). La presión de trabajo se puede configurar entre +10 mba y -10 mba. Si la presión supera +/- 12 mbar, el sistema se protegerá automáticamente.
Modo ecológico
La bomba de vacío se activará automáticamente cuando sea necesario y se apagará después de un período de inactividad. La frecuencia del ventilador cambiará a 25 Hz cuando el nivel de humedad y oxígeno llegue a menos de 1 ppm.
Estructura | Estructura integrada (Sistema de Purificación integrado debajo de la caja) | |
Fuente de alimentación | 110 - 220V AC, 50/60Hz, Monofásico | |

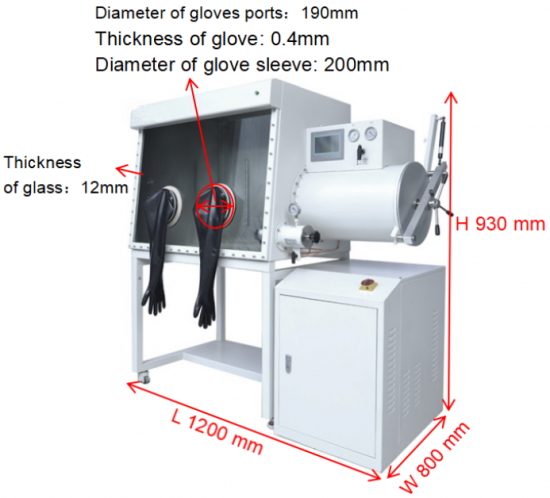

Caja guantera | Material de la caja: acero inoxidable 304 (Tipo 304), grosor 3mm Tamaño de la caja (antecámara y soporte excluidos): 1220mm (largo) x 750mm (ancho) x 900mm (alto) - 47.2 " x 29.5" x 35.4" Altura del soporte de la caja: 900mm (35.43”) | |
Bandeja | Diseño estándar | Dos niveles en la caja |
Opción / Agregar: cajas de herramientas u otras
| Se pueden colocar varias cajas de herramientas según las necesidades del usuario. | |
Ventana frontal | Ventana operativa de diseño inclinable, ventana frontal de vidrio templado extraíble, espesor de 8 mm, resistencia al desgaste y a la corrosión, buena transmisión de luz, el anillo de sellado utilizado es de OMEGA de 3/8 de pulgada de espesor. | |
Ventana de opciones abierta | La ventana frontal se puede diseñar para abrirse en lugar de fijarse, a fin de colocar una variedad de instrumentos (función personalizada). | |
Entorno del interior de la caja | H2O <1 ppm (20°C/68 ℉, 1 atm) O2 <1 ppm (20°C/68 ℉, 1 atm) | |
Antecámara | Manera de control: manual Diseño: dos antecámaras circulares Tamaño de la cámara principal: Φ360 mm (diámetro) x 600 mm (largo) (ubicación: lado derecho de la caja) 14,17 "(diámetro) x 23,62" (largo) Tamaño de la minicámara: Φ150 mm (diámetro) x 300 mm (largo) (ubicación: lado derecho de la caja) 5,9 "(diámetro) x 11,8" (largo) Grado de vacío: <=-0,1 MPa (las antecámaras del lado derecho incluyen la cámara principal y la mini cámara, todas necesitan vacío y pantalla. La marca del manómetro de vacío es la alemana WIKA. | |
Opción/añadir modo de control automático | Controlará automáticamente la antecámara mediante el ajuste del tiempo y el número de veces de escape y llenado de gas. | |
Opción/Agregar: modo calefacción | Temperatura máxima: 200 ℃/ 392 ℉ Precisión de control: ±2℃/±3.6℉ Tanto la cámara principal como la minicámara pueden agregar la función de calefacción (en comparación con la antecámara estándar, el tamaño es un poco diferente) | |
Gas de trabajo y gas de regeneración | Gas de trabajo: 99,999% N2, Ar, He y otros gases inertes de alta pureza Gas de control: 99,999% gas inerte de alta pureza Gas de regeneración: mezcla de gas de trabajo y H2, hidrógeno (H2). El volumen representó del 5 al 10% Si el sistema puro sólo tiene función de eliminación de humedad, el gas de regeneración es el mismo que el del gas de trabajo. | |
Sistema de purificación de gases | Columna pura única: Material de eliminación de oxígeno de la marca alemana BASF, material de alta absorción de humedad de la marca americana UOP. El proceso de regeneración del sistema de purificación es un control y una función automáticos de renovación de humedad y oxígeno. La pureza del gas puede prolongarse y mantenerse a largo plazo: H2O<1ppm, O2<1ppm. | |
Opción de sistema de purificación de dos columnas. (una en uso y la otra en reserva) | ¿Por qué elegir la columna pura dual? 1) La columna debe regenerarse después de saturarse absorbiendo el oxígeno y la humedad. El tiempo de regeneración es de 16 horas. Si no hay una columna de reserva, es posible que deje de funcionar. (Recomendamos un sistema de purificación de doble columna para fábrica u otra unidad que necesite que la guantera funcione continuamente) 2) La capacidad pura de las columnas puras duales es dos veces mayor que la de una sola columna | |
Sistema de control de la presión | La presión de la caja se puede controlar automáticamente mediante la pantalla táctil PLC Precisión de control: ±1Pa También se puede controlar manualmente mediante un interruptor de pie. | |
Sistema de filtro | Los extremos de entrada y de salida están provistos de filtro. La precisión del filtro es: 0,3 mu m | |
Ventilador de circulación de cierre | Ventilador de conversión de frecuencia de alta velocidad, caudal 0-100m3/h, control por microprocesador, dispositivo de acero inoxidable para prueba de presión. Con dispositivo de refrigeración por agua (lata equipada con enfriador de agua y equipo de refrigeración externo) | |
Sistema de control | Pantalla táctil a color de la marca SIEMENS (6 pulgadas), sistema de control PLC, bilingüe en chino e inglés conmutable Sensor de presión: -2500~2500Pa pantalla táctil, precisión±1Pa Control de presión: controle la presión de la caja a un punto de ajuste (se puede configurar el alcance) | |
Mediciones | Analizador de humedad: marca US GE, pantalla táctil de 0~1000 ppm, precisión de 0,1 ppm | |
Analizador de oxígeno: marca US GE, pantalla táctil de 0~1000 ppm, precisión de 0,1 ppm | ||
Bomba de vacío
| Marca británica EDWARDS, velocidad de bombeo 8,4-12 m3/h, modelo RV12 Presión extrema 2 x 10-3 mbar/1,5 x 10-3 Torr Brida de entrada NW25 Brida de salida NW25 Nivel de ruido: 50 Hz 48 dBA | |
Guante | Marca: US NORTH Material: butilo Modelo estándar: 8B1532 | |
Sistema de iluminación | Equipado con lámpara fluorescente. Marca: PHILIPS | |
Sistema de eliminación de disolventes | La adsorción eficiente de carbón activado puede eliminar eficazmente trazas de disolventes orgánicos. | |
Junta estándar de repuesto KF40 | Diseño especial para la junta KF40, puedes dirigir el agua hacia la caja
| |
Se puede conectar a otros dispositivos (refrigerador de baja temperatura, máquina de recubrimiento de película, microscopio, sistema de purificación de disolventes, trampa de frío de baja temperatura, horno de calentamiento, etc.) | refrigerador de baja temperatura |
|
microscopio |
| |
Sistema de Purificación de Disolventes |
| |
Máquina de recubrimiento | Conexión interior (una puerta de la máquina de recubrimiento está dentro de la guantera) Conexión exterior | |

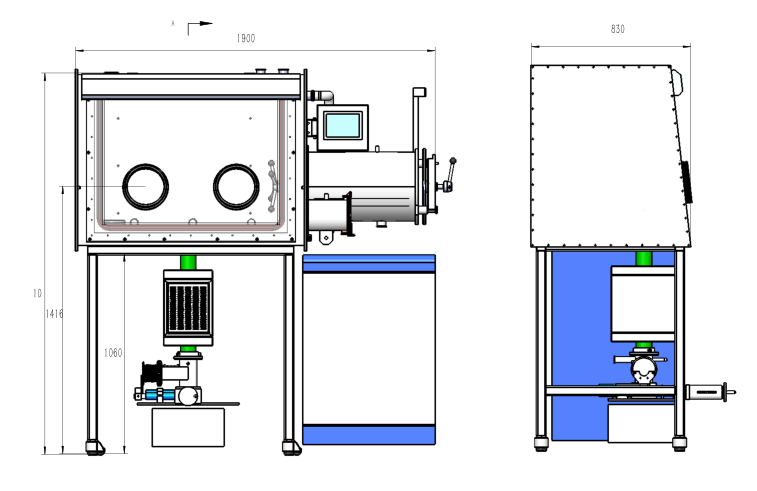

Tamaño del equipo y requisitos de la sala | Tamaño global | 1850mm (Largo) x 1000mm (Ancho) x 1950mm (Alto) 72.83" x39.37" x 76.77" |
Tamaño de la habitación | 2200mm (Largo) x 1500mm (Ancho) x 2000mm (Largo) 86.6" x59" x 78.74" | |
Tamaño y peso de la caja de madera | 2185mm (Largo) x 1145mm (Ancho) x 2300mm (Alto) 86" x 45" x 91" (5.8M3) | |
650 kg (1400 lbs) | ||
Aviso | Cuando el gas esté circulando, debe asegurarse de que la tubería del sistema de circulación esté limpia y no pueda bloquearse (si el color del filtro cambia de blanco a negro, el filtro debe reemplazarse pronto). No hay gases corrosivos en la guantera. Necesita regenerar la columna cuando los indicadores de humedad y oxígeno no pueden cumplir con los requisitos de trabajo. Si se libera gas corrosivo desde el interior de la guantera (como el electrolito LiPF6), no lo utilice. Debe poner la botella llena de sello líquido. Es necesario comprobar el nivel de aceite de la bomba de vacío y encargarse de su mantenimiento periódicamente. |
