Fuente de alimentación

110 - 220 V CA, 50/60 Hz, monofásica

Guantera Caja

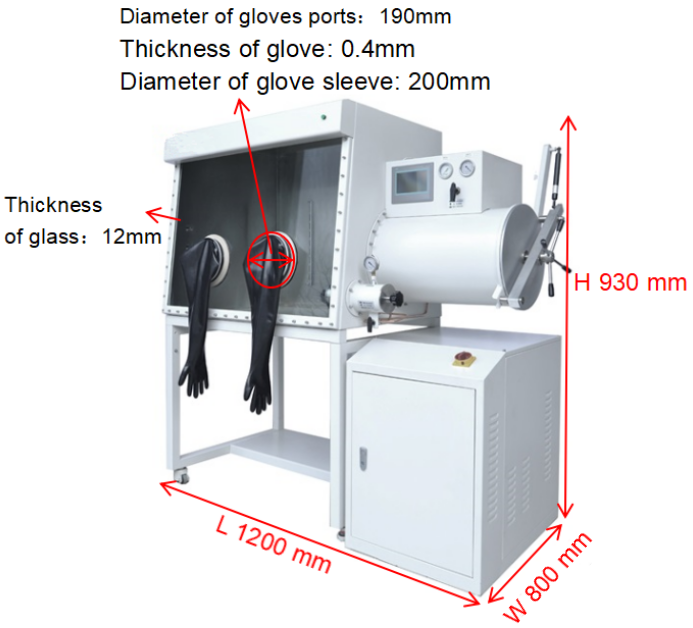

Material de la caja: acero inoxidable 304 (tipo 304), espesor 3 mm.  Tamaño de la caja (excluida la antecámara y el soporte): 1220 mm (largo) x 750 mm (ancho) x 900 mm (alto).  47,2" x 29,5" x 35,4".  Altura del soporte de la caja: 900 mm (35,43").

Bandeja

Diseño estándar

Dos capas en caja.

Opción/Añadir: cajas de herramientas u otros

Varias cajas de herramientas, se pueden colocar según las necesidades del usuario.

Ventana delantera

Ventana operativa con diseño de inclinación, ventana frontal de vidrio templado de seguridad removible, espesor de 8 mm, resistencia al desgaste, resistencia a la corrosión, buena transmisión de luz, anillo de sellado con anillo de sellado OMEGA de 3/8 de pulgada de espesor.

Ventana de opciones abierta

La ventana delantera se puede diseñar para que se abra en lugar de quedar fija, con el fin de colocar una variedad de instrumentos (función personalizada).

Entorno de Caja interior

H2O <1 ppm (20 °C/68 ℉, 1 atm)  O2 <1 ppm (20 °C/68 ℉, 1 atm)

Antecámara

Forma de control: manual  Diseño: dos antecámaras circulares  Tamaño de la cámara principal: Φ360 mm (diámetro) x 600 mm (longitud) (ubicación: lado derecho de la caja)  14,17 "(diámetro) x 23,62" (largo)  Tamaño de la minicámara: Φ150 mm (diámetro) x 300 mm (largo) (ubicación: lado derecho de la caja)  5,9 "(diámetro) x 11,8" (largo)  Grado de vacío: <=-0,1 MPa (las antecámaras del lado derecho incluyen la cámara principal y la minicámara, todas necesitan vacío y pantalla. La marca del manómetro de vacío es alemana WIKA.

Opción/añadir modo de control automático

Controlará automáticamente la antecámara mediante el ajuste del tiempo y el número de veces para el escape y llenado de gases.

Opción/Añadir: modo calefacción

Temperatura máxima: 200 ℃ / 392 ℉  Precisión de control: ± 2 ℃ / ± 3,6 ℉  Tanto la cámara principal como la mini cámara pueden agregar la función de calentamiento (en comparación con la antecámara estándar, el tamaño es un poco diferente)

Gas de trabajo y gas de regeneración

Gas de trabajo: 99,999 % de N2, Ar, He y otros gases inertes de alta pureza  Gas de control: 99,999 % de gas inerte de alta pureza  Gas de regeneración: mezcla de gas de trabajo y H2, hidrógeno (H2) Volumen representado del 5 al 10 %  Si el sistema puro solo tiene función de eliminación de humedad, el gas de regeneración es el mismo que el gas de trabajo

Sistema de purificación de gases

Columna pura única:  Material de eliminación de oxígeno de BASF (Alemania), material de alta absorción de humedad UOP (EE. UU.). El proceso de regeneración del sistema de purificación cuenta con control automático y función de eliminación de humedad y oxígeno.  La pureza del gas se mantiene a largo plazo: H₂O < 1 ppm, O₂ < 1 ppm.

Opción sistema de purificación de doble columna  (una en uso y otra de reserva)

¿Por qué elegir la columna dual pure? 1. La columna pure debe regenerarse después de saturarse absorbiendo oxígeno y humedad. El tiempo de regeneración es de 16 horas. Si no hay una columna reservada, podría dejar de funcionar. (Recomendamos el sistema de purificación de doble columna a fábricas u otras unidades que requieran un funcionamiento continuo en la caja de guantes). 2. La capacidad de purificación de las columnas dual pure es el doble que la de una sola columna.

Sistema de control de presión

La presión de la caja se puede controlar automáticamente mediante la pantalla táctil del PLC.  Precisión de control: ±1 Pa.  También se puede controlar manualmente mediante un interruptor de pie.

Sistema de filtrado

Los extremos de entrada y salida están provistos de filtro.  La precisión del filtro es: 0,3 mu m

Ventilador de circulación cerrado

Ventilador de conversión de frecuencia de alta velocidad, caudal de 0-100 m³/h, control por microprocesador, dispositivo de acero inoxidable para pruebas de presión.  Con sistema de refrigeración por agua (puede equiparse con enfriador de agua y equipo de refrigeración externo).

Sistema de control

Pantalla táctil a color SIEMENS (6 pulgadas), sistema de control PLC, bilingüe en chino e inglés que se puede cambiar  Sensor de presión: pantalla táctil de -2500 ~ 2500 Pa, precisión ± 1 Pa  Control de presión: controla la presión de la caja a un punto de ajuste (el alcance se puede configurar)

mediciones

Analizador de humedad: marca GE de EE. UU., pantalla táctil de 0 a 1000 ppm, precisión de 0,1 ppm.

Analizador de oxígeno: marca GE de EE. UU., pantalla táctil de 0 a 1000 ppm, precisión de 0,1 ppm.

Bomba de vacío

Marca británica EDWARDS, velocidad de bombeo 8,4-12 m3/h, modelo RV12  Presión extrema 2 x 10-3 mbar/1,5 x 10-3 Torr  Brida de entrada NW25 Brida de salida NW25 Nivel de ruido: 50 Hz 48 dBA

Guante

Marca: US NORTH  Material: Butilo  Modelo para estándar 8B1532

sistema de iluminación

Equipado con lámpara fluorescente. Marca: PHILIPS

Sistema de eliminación de disolventes

Adsorción eficiente de carbón activado, puede eliminar eficazmente los disolventes orgánicos traza;

Junta estándar de repuesto KF40

Diseño especial para la junta KF40, puede conducir el agua hacia la caja

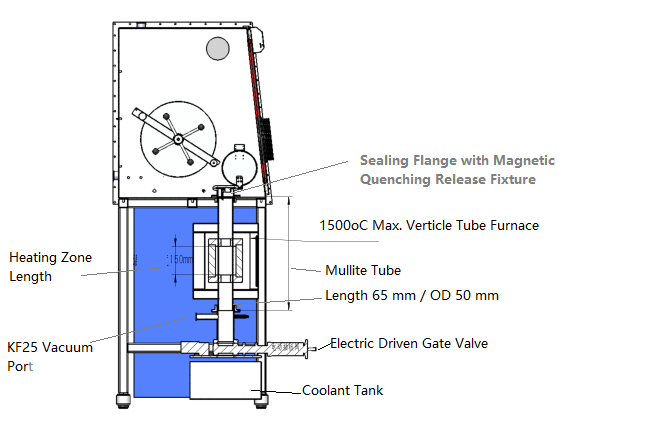

Se puede conectar a otros dispositivos (refrigerador de baja temperatura, máquina de recubrimiento de película, microscopio, sistema de purificación de solventes, trampa de frío de baja temperatura, horno de calentamiento, etc.)

refrigerador de baja temperatura

microscopio

Sistema de purificación de disolventes

Máquina de recubrimiento

Conexión interior (una puerta de la máquina de recubrimiento está dentro de la guantera)  Conexión exterior


Tamaño del equipo y requisitos de la sala

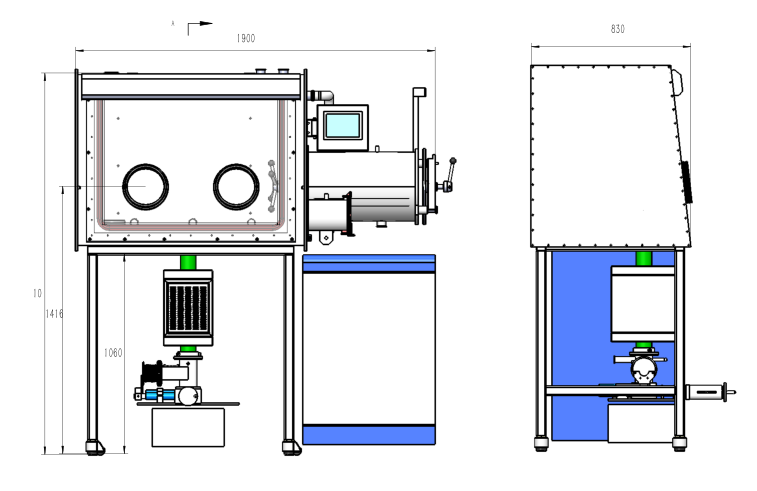

Tamaño total

1850 mm (largo) x 1000 mm (ancho) x 1950 mm (alto)  72,83" x 39,37" x 76,77"

Tamaño de la habitación

2200 mm (largo) x 1500 mm (ancho) x 2000 mm (alto)  86,6" x 59" x 78,74"

Tamaño y peso del paquete de madera

2185 mm (largo) x 1145 mm (ancho) x 2300 mm (alto)  86" x 45" x 91" (5,8 m³)

650 kg (1400 libras)

Aviso

Durante la circulación de gas, asegúrese de que las tuberías del sistema de circulación estén despejadas y libres de obstrucciones (si el color del filtro cambia de blanco a negro, debe reemplazarse a tiempo).  No hay gas corrosivo en la guantera.  Es necesario regenerar la columna cuando los indicadores de humedad y oxígeno no cumplen con los requisitos de trabajo. Si se libera gas corrosivo desde el interior de la guantera (como electrolito LiPF6), no la utilice. Debe colocar la botella llena de líquido sellador.  Revise el nivel de aceite de la bomba de vacío y manténgala regularmente.
